Серия GN 1366
GN 1366-A
Петли
Стальной профиль, для сварки
без отверстий
Исполнения серии GN 1366
Изображения
Схемы

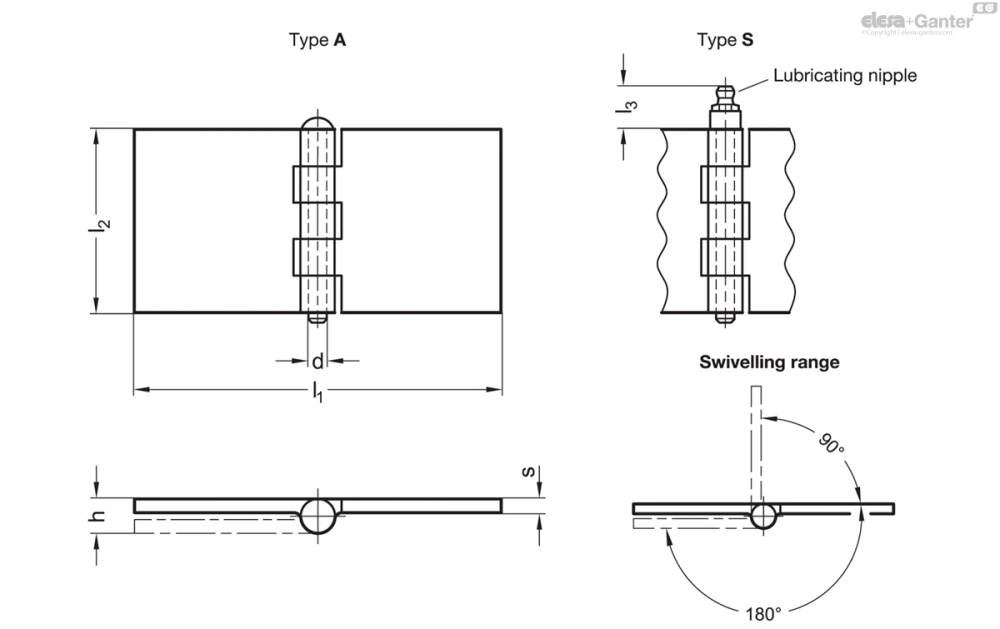

GN 1366-A
Таблица моделей — Петли
| Артикул |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|
| GN 1366-ST-60-30-A-BL | 60 | 30 | 6 | 12 | 5 | 87 | |
| GN 1366-ST-120-30-A-BL | 120 | 30 | 6 | 12 | 5 | 160 | |
| GN 1366-ST-160-30-A-BL | 160 | 30 | 6 | 12 | 5 | 200 | |
| GN 1366-ST-60-40-A-BL | 60 | 40 | 6 | 12 | 5 | 113 | |
| GN 1366-ST-120-40-A-BL | 120 | 40 | 6 | 12 | 5 | 210 | |
| GN 1366-ST-160-40-A-BL | 160 | 40 | 6 | 12 | 5 | 260 | |
| GN 1366-ST-60-50-A-BL | 60 | 50 | 6 | 12 | 5 | 140 | |
| GN 1366-ST-120-50-A-BL | 120 | 50 | 6 | 12 | 5 | 263 | |
| GN 1366-ST-160-50-A-BL | 160 | 50 | 6 | 12 | 5 | 200 | |
| GN 1366-ST-60-60-A-BL | 60 | 60 | 6 | 12 | 5 | 168 | |
| GN 1366-ST-120-60-A-BL | 120 | 60 | 6 | 12 | 5 | 313 | |
| GN 1366-ST-160-60-A-BL | 160 | 60 | 8 | 15 | 6 | 490 | |
| GN 1366-ST-160-80-A-BL | 160 | 80 | 8 | 15 | 6 | 644 | |
| GN 1366-ST-200-80-A-BL | 200 | 80 | 8 | 15 | 6 | 800 | |
| GN 1366-ST-160-100-A-BL | 160 | 100 | 8 | 16 | 7 | 969 | |
| GN 1366-ST-200-100-A-BL | 200 | 100 | 8 | 16 | 7 | 1200 | |
| GN 1366-ST-220-100-A-BL | 220 | 100 | 13 | 26 | 10 | 1980 |
Характеристики
Тип
- Тип A: без отверстий
- Тип S: без отверстий, со смазочным ниппелем
Стальной профиль ST
катаный, очищенный от окалины
или тянутый, бесцветный BL
Штифт
Сталь
Смазочный ниппель аналогично DIN 71412-A
Сталь
Оцинкованный, синий пассивированный
Информация
Петли GN 1366 изготовлены из катаных или тянутых стальных профилей и являются очень прочными.
Тип A и S крепится посредством сварки или проделанных заказчиком отверстий.
Тип S также имеет смазочный ниппель, аналогичный DIN 71412-A, что позволяет быстро и легко выполнять повторную смазку без демонтажа шарниров.
Благодаря стандартным размерам специальные исполнения под конкретную область применения могут выполняться даже при относительно небольших объемах.
Техническая информация
По запросу
- со свободным штифтом
- с латунным штифтом
- с гладкой втулкой подшипника (Бронза)
- с отверстиями
- Другие размеры
- другие типы покрытия
