Серия GN 136
GN 136-NISW-HE
Петли из листового металла
сталь / Нержавеющая сталь, квадратное или вертикальное удлинение, горизонтальное удлинение
Нержавеющая сталь NISW, горизонтальное удлинение
Исполнения серии GN 136
GN 136-A4-HE
Петли из листового металла
сталь / Нержавеющая сталь, квадратное или вертикальное удлинение, горизонтальное удлинение
GN 136-A4-SVE
Петли из листового металла
сталь / Нержавеющая сталь, квадратное или вертикальное удлинение, горизонтальное удлинение
GN 136-NI-HE
Петли из листового металла
сталь / Нержавеющая сталь, квадратное или вертикальное удлинение, горизонтальное удлинение
GN 136-NI-SVE
Петли из листового металла
сталь / Нержавеющая сталь, квадратное или вертикальное удлинение, горизонтальное удлинение
GN 136-NISW-HE
Петли из листового металла
сталь / Нержавеющая сталь, квадратное или вертикальное удлинение, горизонтальное удлинение
GN 136-NISW-SVE
Петли из листового металла
сталь / Нержавеющая сталь, квадратное или вертикальное удлинение, горизонтальное удлинение
GN 136-ST-HE
Петли из листового металла
сталь / Нержавеющая сталь, квадратное или вертикальное удлинение, горизонтальное удлинение
GN 136-ST-SVE
Петли из листового металла
сталь / Нержавеющая сталь, квадратное или вертикальное удлинение, горизонтальное удлинение
Изображения

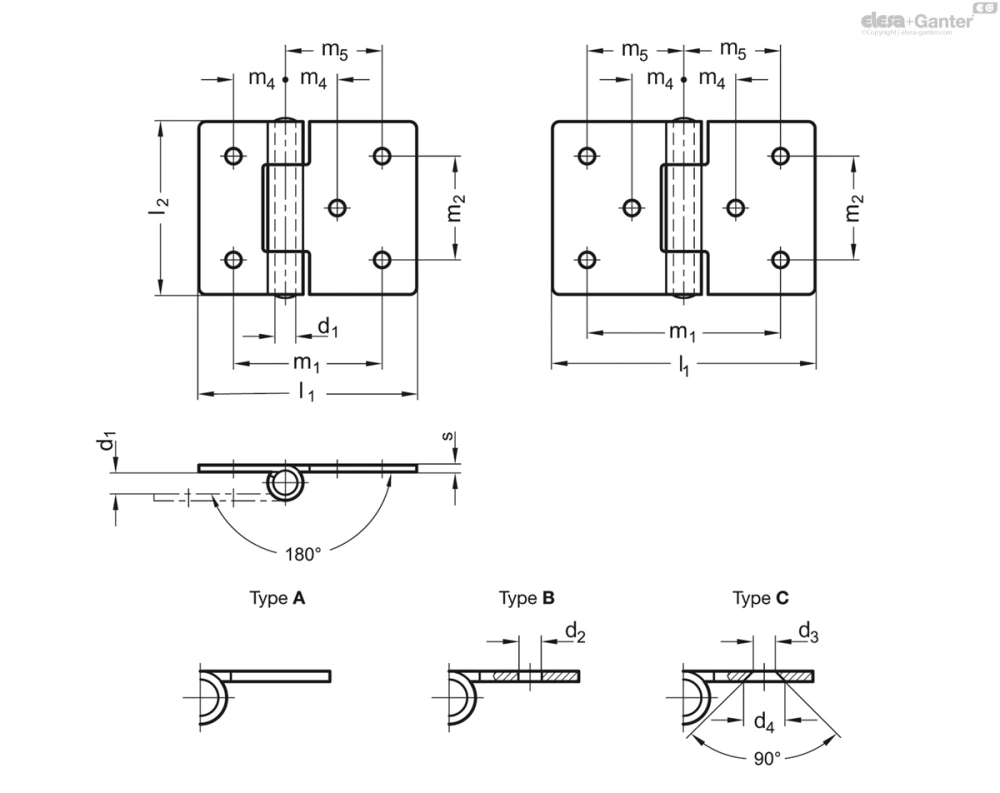

Схемы
GN 136-NISW-HE
Таблица моделей — Петли из листового металла
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 136-NISW-45-30-B | 45 | - | 30 | 3 | 3.2 | 33 | - | 18 | 9 | 24 | 1.5 | 20 | |
| GN 136-NISW-60-30-B | - | 60 | 30 | 3 | 3.2 | - | 48 | 18 | 9 | 24 | 1.5 | 25 | |
| GN 136-NISW-60-40-B | 60 | - | 40 | 4 | 4.2 | 45 | - | 25 | 12.5 | 32.5 | 2 | 47 | |
| GN 136-NISW-75-50-B | 75 | - | 50 | 6 | 5.2 | 55 | - | 30 | 15 | 40 | 2 | 81 | |
| GN 136-NISW-100-50-B | - | 100 | 50 | 6 | 5.2 | - | 80 | 30 | 15 | 40 | 2 | 100 | |
| GN 136-NISW-90-60-B | 90 | - | 60 | 6 | 5.2 | 66 | - | 36 | 18 | 48 | 2 | 111 | |
| GN 136-NISW-120-60-B | - | 120 | 60 | 6 | 5.2 | - | 96 | 36 | 18 | 48 | 2 | 139 | |
| GN 136-NISW-120-80-B | 120 | - | 80 | 8 | 6.2 | 90 | - | 50 | 25 | 65 | 2.5 | 249 | |
| GN 136-NISW-160-80-B | - | 160 | 80 | 8 | 6.2 | - | 130 | 50 | 25 | 65 | 2.5 | 312 |
Характеристики
Типы
- Тип A: без отверстий (только в исполнении из нержавеющей стали NI)
- Тип B: со сквозными отверстиями
- Тип C: с раззенкованными отверстиями
Крылья петли
- Сталь ST
- Оцинкованная, воронёная пассивированная
- Только тип B / С
- Нержавеющая сталь AISI 304 NI
- Гладкая поверхность
- Все типы
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка NISW
- Только типа В
- Нержавеющая сталь AISI 316 A4
- Только тип B / С
Петлевой штифт
Нержавеющая сталь
- AISI 304 для ST / NI / NISW
- AISI 316 для A4
- С заклёпками
Информация
Металлические петли GN 136 из листовой стали доступны в различных исполнениях и подходят для лёгких и средних условий эксплуатации.
Тип A может фиксироваться в заданном положении сваркой или при использовании отверстий, проделанных потребителем.
Варианты исполнения из нержавеющей стали подходят для применения в крайне агрессивных средах.
