Серия GN 134.7

GN 134.7-G

Двусторонние фиксирующие подвижные узлы

Алюминий

с резьбой

Таблица (PDF)

Исполнения серии GN 134.7

GN 134.7-D

Двусторонние фиксирующие подвижные узлы

Алюминий

GN 134.7-G

Двусторонние фиксирующие подвижные узлы

Алюминий

GN 134.7-R

Двусторонние фиксирующие подвижные узлы

Алюминий

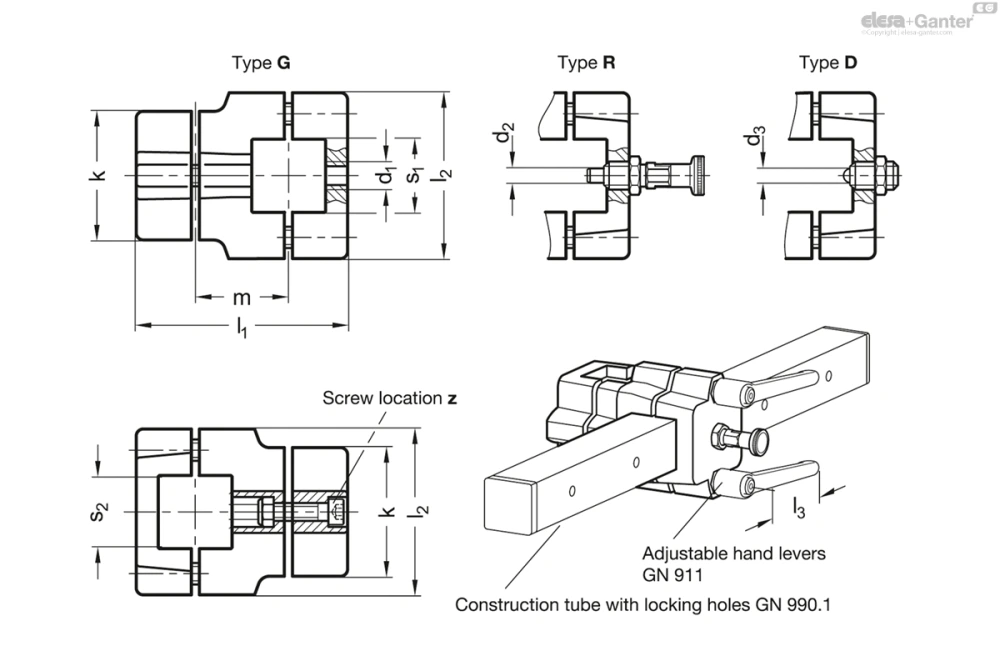

GN 134.7-G

Таблица моделей — Двусторонние фиксирующие подвижные узлы

Артикул	s_1Square	s_2Square	d₁	d_2Pin -0.05Bore+0.03/+0.08	k Длина зажимная	l₁	l₂	m	z Расположение винтов	Рекомендуемый вспомогательный ручной рычаг GN 911 для z l3	Вес (г)
GN 134.7-V25-V25-G-SW	V 25	V 25	M 8	5	50	79.5	68	33.5	M8-30	63 \| 78	317
GN 134.7-V30-V30-G-SW	V 30	V 30	M 8	5	50	79.5	68	33.5	M8-30	63 \| 78	289
GN 134.7-V40-V40-G-SW	V 40	V 40	M 12	8	76	125	98	55	M10-50	78 \| 92	1034
GN 134.7-V50-V50-G-SW	V 50	V 50	M 12	8	76	125	98	55	M10-50	78 \| 92	888

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип G: с резьбой

Тип R: со стопорным штифтом

Тип D: с пружинными фиксаторами

Алюминий

С пластиковым покрытием

Чёрный цвет, RAL 9005, текстурированная отделка SW

Крепёжные элементы / компоненты переноса

Винт с головкой под торцевой ключ DIN 912

Шестигранные гайки DIN 985

Направляющие втулки

Нержавеющая сталь AISI 304

Стопорный штифт GN 717, тип CK

Штифт фиксатора

Нержавеющая сталь AISI 303

Поворотная ручка

Пластик (полиамид PA)

Чёрный цвет, матовая отделка

Пружинный фиксатор GN 615.9, тип KN

Нержавеющая сталь AISI 303

Шарик с подшипником скольжения

с шестигранным углублением

Контргайка из нержавеющей стали ISO 4035

Информация

Благодаря двусторонним фиксирующим подвижным узлам GN 134.7 обеспечивается лёгкий и быстрый возврат в обратное положение путём скольжения вдоль квадратной конструкционной трубки. Соответствующие отверстия для типа R или зенковки для типа D могут быть выполнены пользователем в соответствии с инструкциями проектирования или заказаны в виде готовых конструкционных трубок с контровочными отверстиями GN 990.1 .

Для быстрого зажима без использования инструментов можно заменить винты с головкой под торцевой ключ на местах z на регулируемые ручки рычажного типа GN 911 перечисленные в таблице в качестве принадлежностей. Центрирующие втулки в сквозных отверстиях исключают осевой люфт между верхней и нижней частями фиксирующих подвижных узлов.

Двусторонние фиксирующие подвижные узлы GN 134.7 поставляются с несобранным стопорным штифтом (тип R) или пружинным фиксатором (тип D). Тип G с резьбой подходит для конкретных случаев применения.

Принадлежности

Регулируемые ручки рычажного типа GN 911

Техническая информация

Характеристики нержавеющей стали

Информация по конструкции

Прямоугольные размеры фиксирующих подвижных узлов рассчитаны для конструкционных трубок GN 990. Они могут быть оснащены контровочными отверстиями (B или S) в соответствии с размерами, указанными в таблице.

Конструкционные трубы с контровочными отверстиями могут поставляться как стандартные детали GN 990.1 отрезанные по длине и готовые к монтажу.

S Квадратный V	d₆ +0,3 Отверстие B (для типа R)	d₇ +0,3 Развальцованное отверстие S (для типа D)	для фиксирующих подвижных узлов
V 25	B 5	S 2.5	V 25
V 30	B 5	S 2.5	V 30
V 40	B 8	S 4.5	V 40
V 50	B 8	S 4.5	V 50
