Серия GN 133.1
GN-133.1
Двусторонние зажимы линейного привода
для одноосевой системы, Алюминий, неодинаковые размеры отверстия d 1 / d 2
С втулочным подшипником
Исполнения серии GN 133.1
Изображения
Схемы
GN-133.1
Таблица моделей — Двусторонние зажимы линейного привода
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 133.1-G30-B18-2-SW | G30 - B18 | M 4 | 40 | 36 | 81.5 | 40 | 26 | 27 | M8-25 | M6-20 | 63 | 78 | 45 | 63 | 133 | |
| GN 133.1-G50-B30-2-SW | G50 - B30 | M 6 | 65 | 59 | 122 | 65 | 40 | 45 | M10-50 | M8-25 | 78 | 92 | 63 | 78 | 450 |
Характеристики
Идентификационный номер
№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912
Алюминий
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
Втулочный подшипник
Пластик (ПТФЭ)
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Двусторонние зажимы линейного привода GN 133.1 основаны на двусторонних соединительных зажимах. Предусмотренные дополнительно крепёжные отверстия используются для соединения со шпонкой линейного привода. Отверстия с обозначением G оснащены втулочными подшипниками.

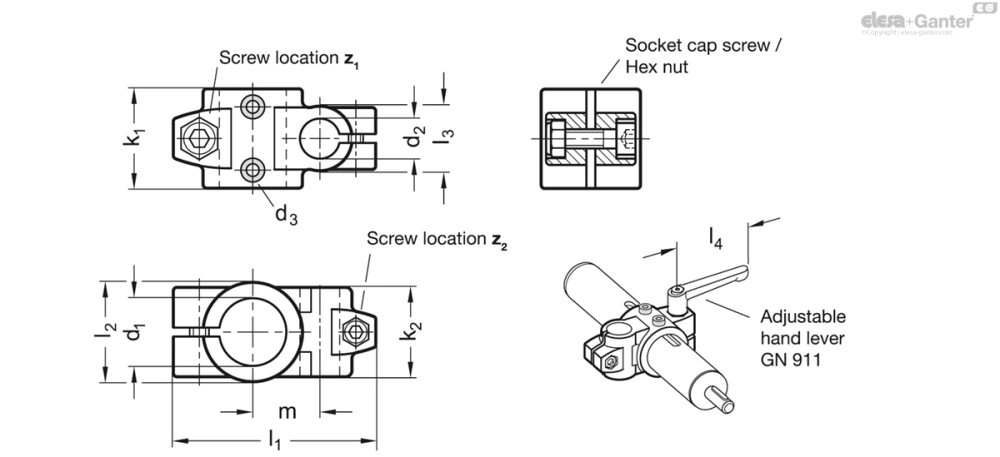

При расположении винтов z1 зазор отверстия направляющей d1 можно регулировать, или зажимы линейного привода можно зажать после регулировки.
Для быстрого зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки, GN 911 перечисленные в таблице в качестве принадлежностей.
Аксессуары
- Регулируемые ручки рычажного типа GN 911
Техническая информация
