Серия GN 132.25

GN 132.25-A

Двусторонние зажимы линейного привода

для двухосевой системы, Нержавеющая сталь

Без уплотнений

Таблица (PDF)

Исполнения серии GN 132.25

GN 132.25-A

Двусторонние зажимы линейного привода

для двухосевой системы, Нержавеющая сталь

GN 132.25-B

Двусторонние зажимы линейного привода

для двухосевой системы, Нержавеющая сталь

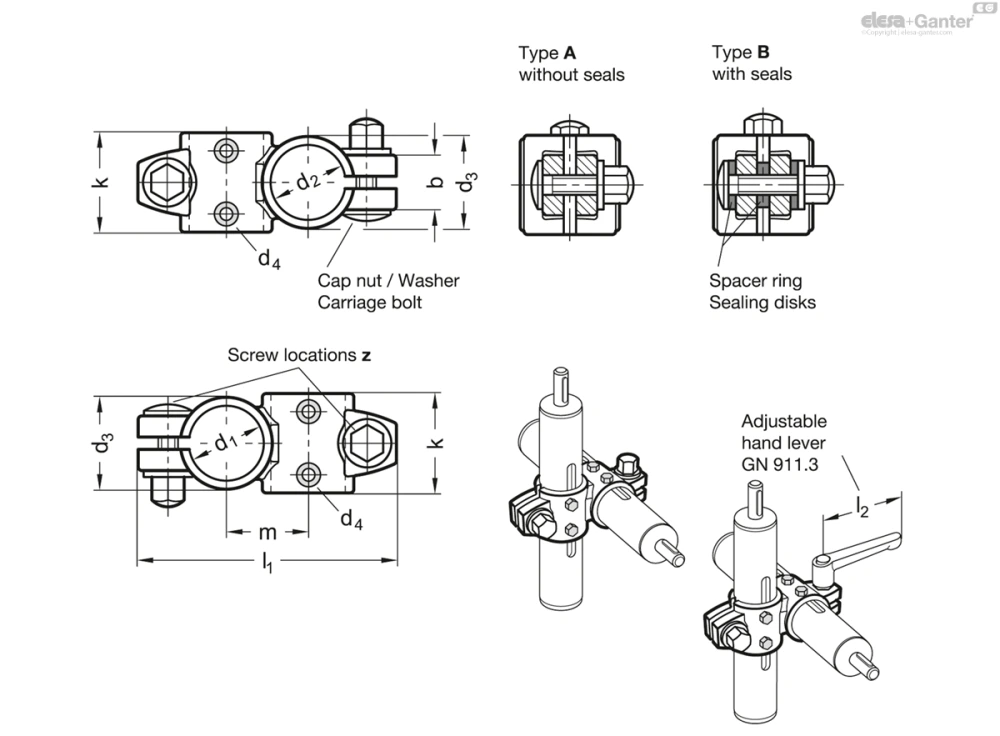

GN 132.25-A

Таблица моделей — Двусторонние зажимы линейного привода

Артикул	d₁- d2with sleeve bearing	b	d₃	d_4Mounting screwson the drive key	k Длина зажимная	l₁	m	z Расположение винтов	Рекомендуемый вспомогательный ручной рычаг GN 911.3 для z l2	Вес (г)	В корзину
GN 132.25-G30-G30-A-4	G30 - G30	22	37	M 4	40	104	33	M 8	63 \| 78	296
GN 132.25-G50-G50-A-4	G50 - G50	30	60	M 6	65	150	53	M 10	78 \| 92	970

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без уплотнений

Тип B: с уплотнениями

Идентификационный номер

№ 4: с 2 накидными гайками из нержавеющей стали DIN 917

Нержавеющая сталь AISI CF-8

матовая отделка, дробеструйная обработка

Втулочный подшипник

Пластик (ПТФЭ)

Болт с квадратным подголовком DIN 603

Нержавеющая сталь

Накидные гайки DIN 917 / Шайбы

Нержавеющая сталь

Уплотнения

Уплотнительные прокладки

Пластик (полиацеталь POM)

Разделительное кольцо

Силиконовая резина, твёрдость по Шору (40...60)А

Информация

Двусторонние зажимы линейного привода GN 132.25 основаны на двусторонних соединительных зажимах. Предусмотренные дополнительно крепёжные отверстия используются для соединения со шпонкой линейного привода. Отверстия с обозначением G оснащены втулочными подшипниками.

При расположении винтов z зазор отверстий направляющей d₁ / d₂ можно регулировать, или зажимы линейного привода можно зажать после регулировки. Тип B оснащён уплотнениями на местах расположения винтов.

Для быстрого зажима без использования инструментов можно заменить накидные гайки на регулируемые ручки рычажного типа GN 911.3 перечисленные в таблице в качестве принадлежностей.
