Серия GN 111.8
GN 111.8-B
Удерживающие тросы
Нержавеющая сталь, c кольцами для ключа или с одним кольцом для ключа и с одной проушиной / проушинами
С монтажной проушиной и кольцом для ключей
Исполнения серии GN 111.8
GN 111.8-A
Удерживающие тросы
Нержавеющая сталь, c кольцами для ключа или с одним кольцом для ключа и с одной проушиной / проушинами
GN 111.8-B
Удерживающие тросы
Нержавеющая сталь, c кольцами для ключа или с одним кольцом для ключа и с одной проушиной / проушинами
GN 111.8-C
Удерживающие тросы
Нержавеющая сталь, c кольцами для ключа или с одним кольцом для ключа и с одной проушиной / проушинами
Изображения
Схемы

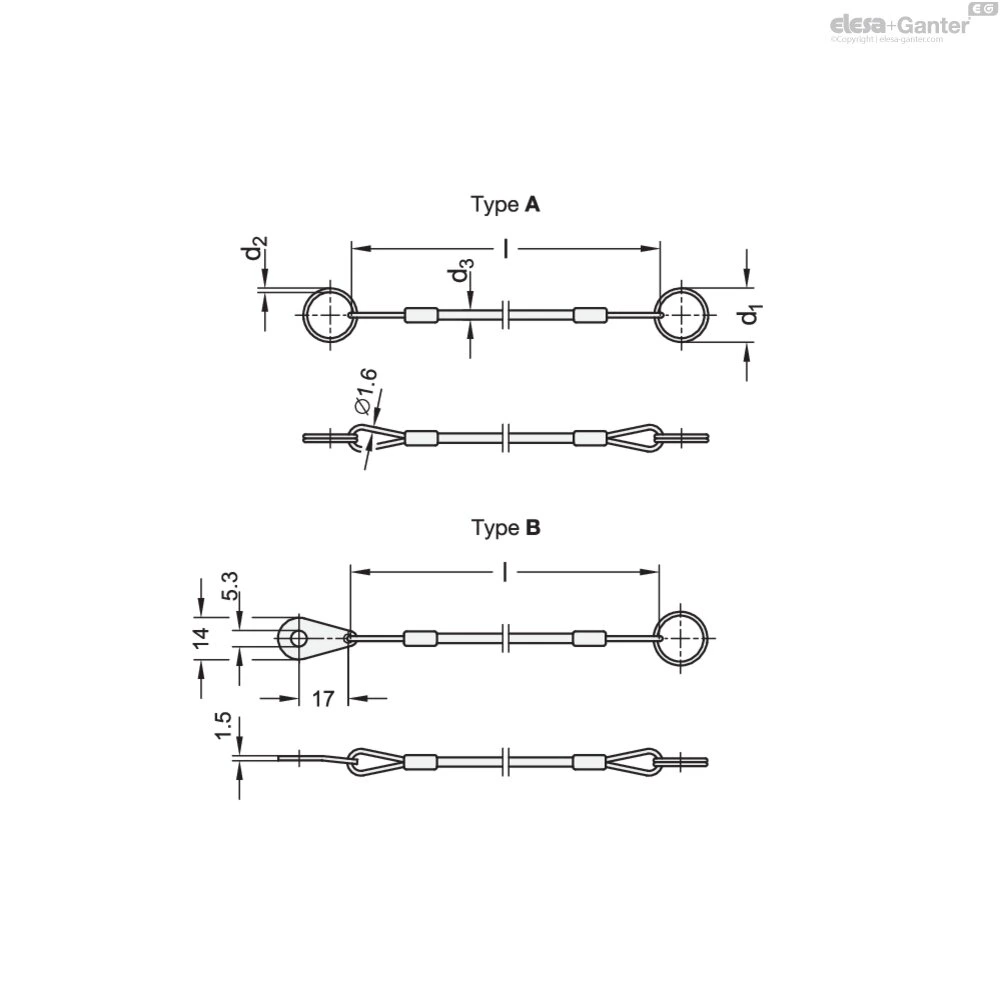

GN 111.8-B
Таблица моделей — Удерживающие тросы
| Артикул |
|
|
|
|
|
Статическая нагрузка в Н≈ без кольца для ключей |
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| GN 111.8-150-14-B-BL | 150 | 14 | 1 | 1.6 | 75 | 1500 | 9 | |
| GN 111.8-150-14-B-TR | 150 | 14 | 1 | 3 | 75 | 1500 | 8 | |
| GN 111.8-150-18-B-BL | 150 | 18 | 1.3 | 1.6 | 125 | 1500 | 10 | |
| GN 111.8-150-18-B-TR | 150 | 18 | 1.3 | 3 | 125 | 1500 | 9 | |
| GN 111.8-150-24-B-BL | 150 | 24 | 1.5 | 1.6 | 140 | 1500 | 11 | |
| GN 111.8-150-24-B-TR | 150 | 24 | 1.5 | 3 | 140 | 1500 | 9 | |
| GN 111.8-200-14-B-BL | 200 | 14 | 1 | 1.6 | 75 | 1500 | 10 | |
| GN 111.8-200-14-B-TR | 200 | 14 | 1 | 3 | 75 | 1500 | 9 | |
| GN 111.8-200-18-B-BL | 200 | 18 | 1.3 | 1.6 | 125 | 1500 | 11 | |
| GN 111.8-200-18-B-TR | 200 | 18 | 1.3 | 3 | 125 | 1500 | 10 | |
| GN 111.8-200-24-B-BL | 200 | 24 | 1.5 | 1.6 | 140 | 1500 | 12 | |
| GN 111.8-200-24-B-TR | 200 | 24 | 1.5 | 3 | 140 | 1500 | 10 | |
| GN 111.8-320-14-B-BL | 320 | 14 | 1 | 1.6 | 75 | 1500 | 12 | |
| GN 111.8-320-14-B-TR | 320 | 14 | 1 | 3 | 75 | 1500 | 11 | |
| GN 111.8-320-18-B-BL | 320 | 18 | 1.3 | 1.6 | 125 | 1500 | 13 | |
| GN 111.8-320-18-B-TR | 320 | 18 | 1.3 | 3 | 125 | 1500 | 12 | |
| GN 111.8-320-24-B-BL | 320 | 24 | 1.5 | 1.6 | 140 | 1500 | 14 | |
| GN 111.8-320-24-B-TR | 320 | 24 | 1.5 | 3 | 140 | 1500 | 12 |
Характеристики
Типы
- Тип A: с 2 кольцами для ключей
- Тип B: с монтажной проушиной и кольцом для ключей
- Тип C: с 2 монтажными проушинами
Удерживающий трос
Нержавеющая сталь AISI 316
- Гладкая поверхность BL
- С пластиковым покрытием (PVC)
- Прозрачная TR
Монтажная проушина
Нержавеющая сталь AISI 316
Гладкая поверхность
Кольцо для ключей
Нержавеющая сталь AISI 316 Ti
Гладкая поверхность, вальцованный
Пресс-гильзы
Нержавеющая сталь AISI 316
Информация
Удерживающие тросы GN 111.8 доступны в 3 различных типах и поэтому имеют широкий спектр применения, например для защиты от потери или в качестве соединительных и монтажных тросов.
За счет материалов удерживающие тросы подходят для использования в агрессивных средах. Покрытие варианта исполнения TR обеспечивает защиту смежных деталей от истирания или иных повреждений. Кроме того, гладкая поверхность приятна на ощупь.
При поставке кольца для ключей уже установлены на удерживающем тросе. В типе A оба кольца имеют одинаковый диаметр d1.
Расположение кабельных ушек и монтажных проушин может отличаться от изображения на чертеже. Значения нагрузки, представленные в таблице, являются предположительными ориентировочными значениями и исключают какую-либо ответственность.
