Серия CT-S

CT-S-A

Шариковые цепи

Технополимер и нержавеющая сталь

С одним кольцом

Таблица (PDF)

Исполнения серии CT-S

CT-S

Шариковые цепи

Технополимер и нержавеющая сталь

CT-S-2A

Шариковые цепи

Технополимер и нержавеющая сталь

CT-S-A

Шариковые цепи

Технополимер и нержавеющая сталь

CT-S-A

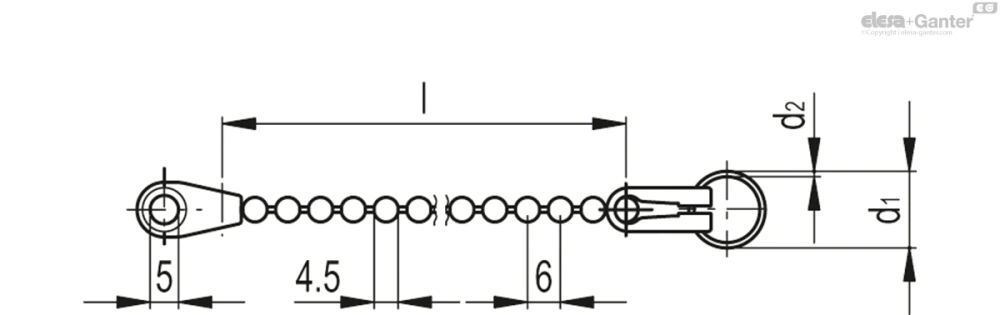

Таблица моделей — Шариковые цепи

Артикул	Описание	d₁	d₂	l	Макс. статическая нагрузка [N]	Вес (г)
77015	CT-S-A-16-150	16	1.3	150	100	7
76321	CT-S-A-18-150	18	1.3	150	100	7
76322	CT-S-A-24-150	24	1.5	150	100	8
76323	CT-S-A-30-150	30	1.8	150	100	10
77020	CT-S-A-16-200	16	1.3	200	100	7
76326	CT-S-A-18-200	18	1.3	200	100	8
76327	CT-S-A-24-200	24	1.5	200	100	9
76328	CT-S-A-30-200	30	1.8	200	100	10
77032	CT-S-A-16-320	16	1.3	320	100	8
76331	CT-S-A-18-320	18	1.3	320	100	9
76332	CT-S-A-24-320	24	1.5	320	100	10
76333	CT-S-A-30-320	30	1.8	320	100	12
77050	CT-S-A-16-500	16	1.3	500	100	11
76336	CT-S-A-18-500	18	1.3	500	100	11
76337	CT-S-A-24-500	24	1.5	500	100	12
76338	CT-S-A-30-500	30	1.8	500	100	14

3D-модель Технические данные (PDF)

Основные характеристики

Цепь

Цепь с шариковыми звеньями и фиксаторами из технополимера на основе полиацеталя (POM), черный цвет.

Стандартные исполнения

Двойное кольцо из вороненой нержавеющей стали (обработка поверхности по технологии NERINOX).

CT-S-2A: кабель с двумя зажимными кольцами.

CT-S-A: кабель с одним кольцом.

CT-S: кабель без колец.

Общая информация

Особенности и области применения

Цепи CT-S отличаются большой гибкостью по отношению к различным типам кабелей как из металла, так и из полиэтилена.

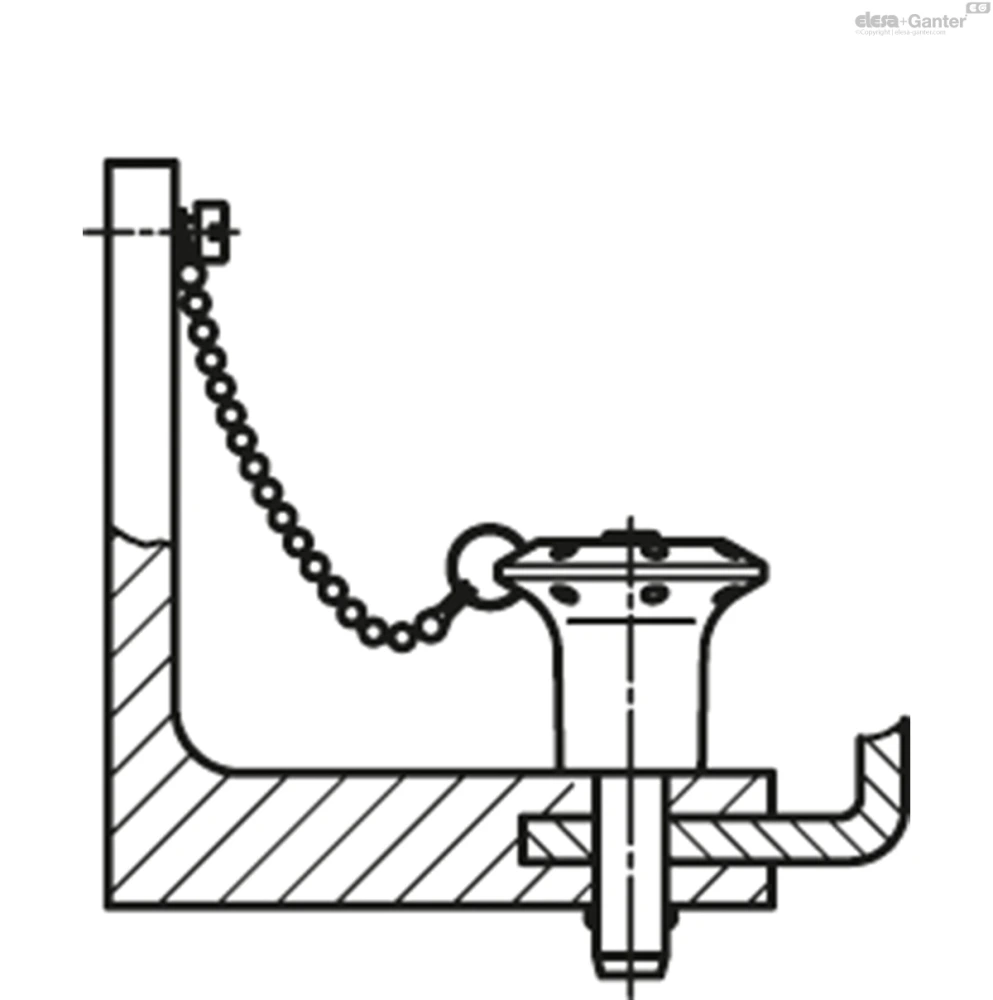

В основном они используются в сочетании с различными типами самофиксирующихся штифтов или в тех случаях, когда необходимо, чтобы мелкие компоненты или инструменты всегда были на виду под рукой.

Изделие CV-T рекомендовано для цепей с более высокой применяемой статической нагрузкой.
