Серия GN 111.2

GN 111.2-A

Удерживающие тросы

Нержавеющая сталь, c кольцами для ключа или с одним кольцом для ключа и с одной проушиной/ проушинами или пет

с 2 кольцами для ключей

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 111.2

GN 111.2-A

GN 111.2-A

Удерживающие тросы

Нержавеющая сталь, c кольцами для ключа или с одним кольцом для ключа и с одной проушиной/ проушинами или пет
GN 111.2-B

GN 111.2-B

Удерживающие тросы

Нержавеющая сталь, c кольцами для ключа или с одним кольцом для ключа и с одной проушиной/ проушинами или пет
GN 111.2-C

GN 111.2-C

Удерживающие тросы

Нержавеющая сталь, c кольцами для ключа или с одним кольцом для ключа и с одной проушиной/ проушинами или пет
GN 111.2-D

GN 111.2-D

Удерживающие тросы

Нержавеющая сталь, c кольцами для ключа или с одним кольцом для ключа и с одной проушиной/ проушинами или пет
GN 111.2-E

GN 111.2-E

Удерживающие тросы

Нержавеющая сталь, c кольцами для ключа или с одним кольцом для ключа и с одной проушиной/ проушинами или пет
GN 111.2-K

GN 111.2-K

Удерживающие тросы

Нержавеющая сталь, c кольцами для ключа или с одним кольцом для ключа и с одной проушиной/ проушинами или пет
GN 111.2-L

GN 111.2-L

Удерживающие тросы

Нержавеющая сталь, c кольцами для ключа или с одним кольцом для ключа и с одной проушиной/ проушинами или пет
GN 111.2-M

GN 111.2-M

Удерживающие тросы

Нержавеющая сталь, c кольцами для ключа или с одним кольцом для ключа и с одной проушиной/ проушинами или пет

Изображения

GN 111.2-A — Удерживающие тросы GN 111.2-A — Удерживающие тросы GN 111.2-A — Удерживающие тросы GN 111.2-A — Удерживающие тросы

Схемы

Схема GN 111.2-A

GN 111.2-A

Таблица моделей — Удерживающие тросы

Артикул
В корзину
GN 111.2-150-14-A-BL 150 14 1 1.6 50 31
GN 111.2-150-14-A-TR 150 14 1 3 50 5
GN 111.2-150-14-A-SW 150 14 1 3 50 5
GN 111.2-150-18-A-BL 150 18 1.3 1.6 90 32
GN 111.2-150-18-A-TR 150 18 1.3 3 90 6
GN 111.2-150-18-A-SW 150 18 1.3 3 90 6
GN 111.2-150-24-A-BL 150 24 1.5 1.6 100 34
GN 111.2-150-24-A-TR 150 24 1.5 3 100 8
GN 111.2-150-24-A-SW 150 24 1.5 3 100 8
GN 111.2-150-30-A-BL 150 30 1.8 1.6 120 37
GN 111.2-150-30-A-TR 150 30 1.8 3 120 11
GN 111.2-150-30-A-SW 150 30 1.8 3 120 11
GN 111.2-200-14-A-BL 200 14 1 1.6 50 12
GN 111.2-200-14-A-TR 200 14 1 3 50 6
GN 111.2-200-14-A-SW 200 14 1 3 50 6
GN 111.2-200-18-A-BL 200 18 1.3 1.6 90 12
GN 111.2-200-18-A-TR 200 18 1.3 3 90 7
GN 111.2-200-18-A-SW 200 18 1.3 3 90 7
GN 111.2-200-24-A-BL 200 24 1.5 1.6 100 13
GN 111.2-200-24-A-TR 200 24 1.5 3 100 9
GN 111.2-200-24-A-SW 200 24 1.5 3 100 9
GN 111.2-200-30-A-BL 200 30 1.8 1.6 120 15
GN 111.2-200-30-A-TR 200 30 1.8 3 120 12
GN 111.2-200-30-A-SW 200 30 1.8 3 120 12
GN 111.2-320-14-A-BL 320 14 1 1.6 50 15
GN 111.2-320-14-A-TR 320 14 1 3 50 8
GN 111.2-320-14-A-SW 320 14 1 3 50 8
GN 111.2-320-18-A-BL 320 18 1.3 1.6 90 15
GN 111.2-320-18-A-TR 320 18 1.3 3 90 9
GN 111.2-320-18-A-SW 320 18 1.3 3 90 9
GN 111.2-320-24-A-BL 320 24 1.5 1.6 100 16
GN 111.2-320-24-A-TR 320 24 1.5 3 100 11
GN 111.2-320-24-A-SW 320 24 1.5 3 100 11
GN 111.2-320-30-A-BL 320 30 1.8 1.6 120 18
GN 111.2-320-30-A-TR 320 30 1.8 3 120 14
GN 111.2-320-30-A-SW 320 30 1.8 3 120 14
GN 111.2-500-14-A-BL 500 14 1 1.6 50 22
GN 111.2-500-14-A-TR 500 14 1 3 50 12
GN 111.2-500-14-A-SW 500 14 1 3 50 12
GN 111.2-500-18-A-BL 500 18 1.3 1.6 90 23
GN 111.2-500-18-A-TR 500 18 1.3 3 90 12
GN 111.2-500-18-A-SW 500 18 1.3 3 90 12
GN 111.2-500-24-A-BL 500 24 1.5 1.6 100 24
GN 111.2-500-24-A-TR 500 24 1.5 3 100 14
GN 111.2-500-24-A-SW 500 24 1.5 3 100 14
GN 111.2-500-30-A-BL 500 30 1.8 1.6 120 25
GN 111.2-500-30-A-TR 500 30 1.8 3 120 17
GN 111.2-500-30-A-SW 500 30 1.8 3 120 17
3D-модель Технические данные (PDF)

Характеристики

Типы
  • Тип A: с двумя кольцами для ключей
  • Тип B: с монтажной проушиной и кольцом для ключей
  • Тип C: с 2 монтажными проушинами
  • Тип D: с 2 петлями
  • Тип E: с проушиной и петлей
  • Тип K: с карабином и петлёй
  • Тип L: с карабином и монтажной проушиной
  • Тип M: с карабином и кольцом для ключей

Удерживающий трос

Нержавеющая сталь AISI 304

  • гладкая поверхность BL
  • с пластиковым покрытием (PVC)
  • прозрачная TR
  • Черный SW

Карабин

Нержавеющая сталь AISI 316

гладкая поверхность

Монтажная проушина

Нержавеющая сталь AISI 304

  • гладкая поверхность для BL / TR
  • оцинкованый, с голубой пассивацией для SW

Кольцо для ключей

Нержавеющая сталь AISI 301

  • Гладкая поверхность, шлифованная для BL / TR
  • оцинкованый, с голубой пассивацией для SW

Пресс-гильзы

Алюминий

  • гладкая поверхность для BL / TR
  • чёрный цвет, анодированный для SW

Информация

Удерживающие тросы GN 111.2 доступны в 5 различных типах и поэтому имеют широкий спектр применения, например для защиты от потери или в качестве соединительных и монтажных тросов.

Покрытие вариантов исполнения TR и SW обеспечивает защиту смежных деталей от истирания или иных повреждений. Кроме того, гладкая поверхность приятна на ощупь. Черный цвет визуально незаметен и также используется в ситуациях, когда отражения на поверхности должны быть минимизированы.

При поставке кольца для ключей уже установлены на удерживающем тросе. В типе A оба кольца имеют одинаковый диаметр d1.

Во всех типах петли повернуты в обратном направлении и прикреплены параллельно друг к другу, что не отображено в полной мере на упрощенном чертеже. Значения нагрузки, представленные в таблице, являются предположительными ориентировочными значениями и исключают какую-либо ответственность.

Удерживающие тросы GN 111.2 с карабином доступны в 3 различных типах и поэтому имеют широкий спектр применения, например для защиты от потери или в качестве соединительных и крепёжных тросов.

Удерживающий трос прочно крепится с одной стороны к карабину GN 5299. При типе M кольцо для ключей неплотно закрыто удерживающим тросом.

Ориентация петель троса, монтажных проушин и карабинов может отличаться от представленной на чертеже. Значения нагрузки, представленные в таблице, являются предположительными ориентировочными значениями и исключают какую-либо ответственность.

Кольца для ключей (тип A, B, M) подходят для штифтов с шариковыми фиксаторами и установочных штифтов с Ø:

Кольца для ключей (тип A, B, M) подходят для штифтов с шариковыми фиксаторами и установочных штифтов с Ø:
d1GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10GN 113.5, GN 113.6GN 113.11, GN 113.12GN 114.2, GN 114.3, GN 114.6GN 114.7, GN 114.8GN 114.11, GN 114.12GN 124.1, GN 124.2GN 124.3GN 214.2, GN 214.3, GN 214.6GN 314
145 / 6 / 8все5 / 6 / 8 / 10все6 / 86 / 8 / 10 / 12все8 / 106 / 8-
1810 / 12 / 16 / 20 / 25-12 / 16-10 / 12 / 16 / 2016 / 20-10 / 1210 / 12 / 168 / 10 / 12
24--20 / 25------16 / 20
30----------

Примеры применения

MD111.2_AN-21237-1_RU

Аксессуары

Техническая информация

Вопрос о продукции

Спросите о серии GN 111.2-A — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

CT-S — Шариковые цепи

CT-S

Шариковые цепи

Технополимер и нержавеющая сталь

Без колец
CT-S-2A — Шариковые цепи

CT-S-2A

Шариковые цепи

Технополимер и нержавеющая сталь

С двумя кольцами
CT-S-A — Шариковые цепи

CT-S-A

Шариковые цепи

Технополимер и нержавеющая сталь

С одним кольцом
CV-T — Удерживающие тросы

CV-T

Удерживающие тросы

Полиэтилен и нержавеющая сталь

Без колец и без пластин
CV-T-2A — Удерживающие тросы

CV-T-2A

Удерживающие тросы

Полиэтилен и нержавеющая сталь

С двумя кольцами
CV-T-2P — Удерживающие тросы

CV-T-2P

Удерживающие тросы

Полиэтилен и нержавеющая сталь

С двумя пластинами
CV-T-A-P — Удерживающие тросы

CV-T-A-P

Удерживающие тросы

Полиэтилен и нержавеющая сталь

С одним кольцом и одной пластиной
CV-T-P — Удерживающие тросы

CV-T-P

Удерживающие тросы

Полиэтилен и нержавеющая сталь

Без колец и с одной пластиной

Артикул модели

GN 111.2-A — Удерживающие тросы

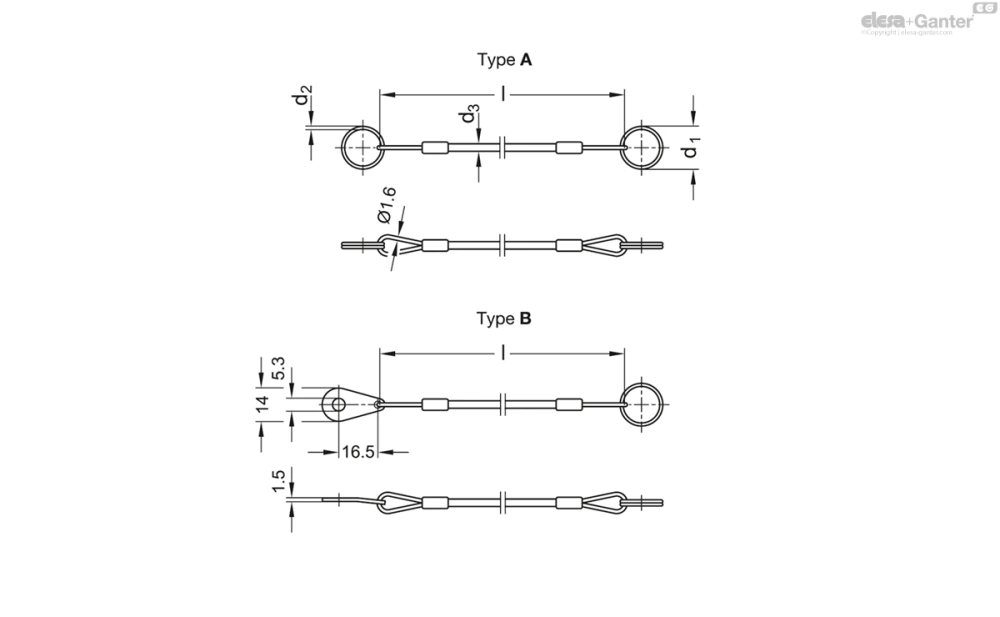

Чертёж GN 111.2-A
