Пружинные шплинты

Сталь / нержавеющая сталь

Нержавеющая сталь

Таблица (PDF)

Исполнения серии GN 1024

GN 1024

Пружинные шплинты

Сталь / нержавеющая сталь

GN 1024-NI

Пружинные шплинты

Сталь / нержавеющая сталь

GN 1024-NI

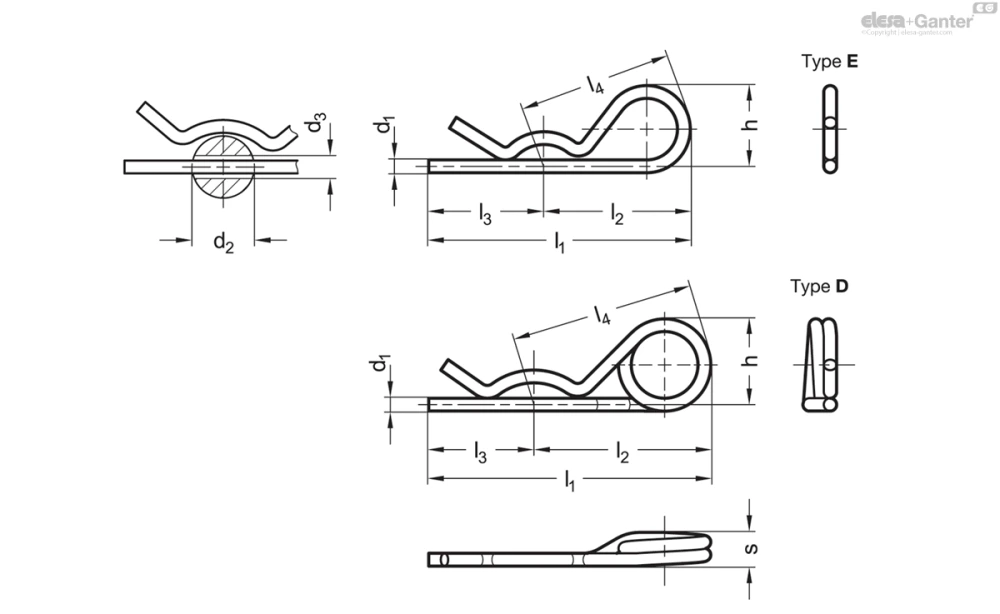

Таблица моделей — Пружинные шплинты

Артикул	d₁	d₂	d₃	h	l₁	l₂	l₃	l₄	s	Нагрузка в Н ≈ Монтаж	Нагрузка в Н ≈ Демонтаж	Нагрузка в Н ≈ для винта Ø	Вес (г)
GN 1024-NI-1,5-E	1.5	7 ... 12	2	9	45	25	20	25	-	9	8	8	2
GN 1024-NI-2-E	2	9 ... 14	2.5	13	57	32	25	34	-	14	9	12	3
GN 1024-NI-3-E	3	10 ... 16	3.5	23	72	42	30	44	-	55	40	16	10
GN 1024-NI-4-E	4	16 ... 20	4.5	27	74	44	30	48	-	210	170	20	17
GN 1024-NI-5-E	5	20 ... 28	5.5	32	102	57	45	61	-	280	210	25	34
GN 1024-NI-6-E	6	28 ... 40	6.5	42	126	73	53	77	-	240	150	30	60
GN 1024-NI-2-D	2	8 ... 14	2.5	14	56	31	25	33	5.5	10	9	12	4
GN 1024-NI-3-D	3	14 ... 20	3.5	22	73	43	30	47	8	35	28	16	13
GN 1024-NI-4-D	4	17 ... 24	4.5	32	94	58	36	62	10.5	50	35	20	29
GN 1024-NI-5-D	5	18 ... 30	5.5	35	110	70	40	73	13.5	100	95	25	53
GN 1024-NI-6-D	6	24 ... 36	6.5	41	142	85	57	90	16	190	125	30	93

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип E: с одним витком

Тип D: с двойным витком

Вариант исполнения из стали ST

гальванически оцинкована с голубой пассивацией

Вариант исполнения из нержавеющей стали NI

AISI 301

Информация

Пружинные шплинты GN 1024 используются для осевой фиксации болтов и осей, а также для предотвращения перекоса, например, гайки корончатой DIN 935.

Благодаря двойному витку пружинные шплинты типа D имеют более плоскую пружину, соответственно, более просты в установке. Кроме того, можно использовать страховочный тросик с кольцом, который предотвратит потерю шплинта.
