Серия GN 1023
GN 1023-A
Штифты
Сталь
Круглый пружинный фиксатор
Исполнения серии GN 1023
Изображения

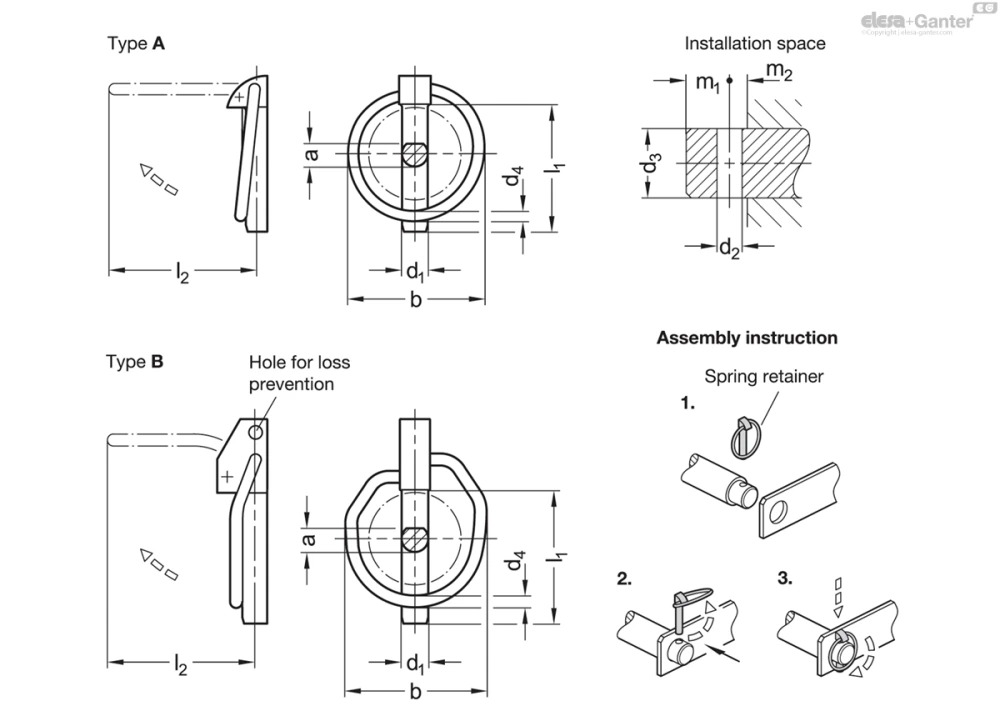

Схемы
GN 1023-A
Таблица моделей — Штифты
| Артикул |
|
|
|
|
|
|
d4 |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 1023-ST-4,5-40-A | 4.5 | 40 | - | 47 | 5 | 26.5 | 3.4 | 45 | 8 | 5.75 | 20 | |
| GN 1023-ST-6-42-A | 6 | 42 | - | 48 | 6.5 | 27 | 3.4 | 47 | 10 | 7 | 28 | |
| GN 1023-ST-7-42-A | 7 | 42 | 5.5 | 48 | 7.5 | 27 | 3.4 | 47 | 11 | 7.5 | 30 | |
| GN 1023-ST-8-42-A | 8 | 42 | 6.5 | 48 | 8.5 | 27 | 3.4 | 47 | 12 | 7.5 | 35 | |
| GN 1023-ST-9-42-A | 9 | 42 | 7.5 | 48 | 9.5 | 27 | 3.4 | 48 | 13 | 7.5 | 38 | |
| GN 1023-ST-10-42-A | 10 | 42 | 8 | 48 | 11 | 27 | 3.4 | 48 | 15 | 7.5 | 44 | |
| GN 1023-ST-11-42-A | 11 | 42 | 9 | 48 | 12 | 27 | 3.4 | 49 | 18 | 7.5 | 46 |
Характеристики
Типы
- Тип A: круглый пружинный фиксатор
- Тип B: угловой пружинный фиксатор с отверстием для предотвращения потери
Сталь ST
Гальваническая оцинковка
Информация
Штифты GN 1023 применяются для быстрой и лёгкой осевой фиксации болтов и осей в крепёжных отверстиях. Например, они подходят для проушин и фланцев, которые необходимо часто собирать и разбирать.
Тип B имеет дополнительное отверстие, к которому можно прикрепить кольцо для ключей или удерживающий трос для предотвращения потери.
Штифты — это простые стандартные детали, которые имеют большие допуски из-за особенностей процесса изготовления.
