212151-C2
Технические характеристики — Поворотные рычаги
- D
- 54
- dH7
- 14
- L
- 140
- H
- 60
- h
- 27
- h1
- 38
- h2
- 38
- h3
- 8.5
- h4
- 6
- h5
- 10
- d1
- 26
- d2
- 36
- d3
- 8
- d3*
- 8
- d4
- 21
- d5
- 31
- l
- 34
- R
- 20.2
- t
- 16
- c
- 7
- β
- 125±1°
- f
- 39
- Weight (in g)
- 116
- Вес (г)
- 116
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Колпачок втулки
Технополимер на основе армированного стекловолокном полиамида (PA), матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.
Стандартные исполнения
- ELC: втулка из воронёной стали, развёрнутое отверстие H7, крышка в цветах Ergostyle.
- ELC-FC3: втулка из воронёной стали, развёрнутое отверстие H7, крышка светло-серого цвета RAL 7035, с индикатором-стрелкой.
- ELC-SST: втулка из нержавеющей стали AISI 303, развёрнутое отверстие H7, крышка в цветах Ergostyle.
- ELC-SST-FC3: втулка из нержавеющей стали AISI 303, развёрнутое отверстие H7, крышка светло-серого цвета RAL 7035, с индикатором-стрелкой.
Общая информация
Эргономичность
Вращения выполняются плавно и мощно благодаря рукоятке рычага тяжёлого типа, в то время как увеличенный и углублённый полусферический конец обеспечивает эффективный захват.
Ограничение угла маневра
Ограничение угла маневра возможно посредством установки стопорных штифтов в направляющий паз с тыльной стороны.
Аксессуары по запросу
Аксессуары по запросу
- GN 184: осевая удерживающая шайба из стали, покрытая чёрной оксидной пленкой..

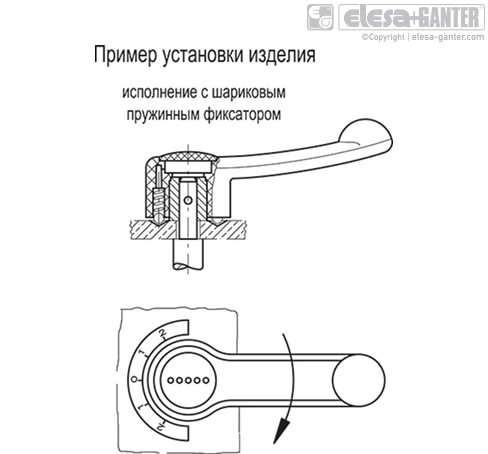

- MS.: шарик и пружина для нажимного действия должны быть установлены в два отверстия d3, просверлённых под углом 180° (см. шарик и пружину)).
- ECB.T: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки (см. таблицу).
- ECBF.T: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цвет — светло-серый RAL 7035, с индикаторной стрелкой, сборка путём плотной посадки (см. таблицу).
Другие исполнения
Специальные исполнения доступны по запросу
Рычаги с поперечными отверстиями в соответствии с GN 110.
