Серия DIN 787
DIN 787
Болты для Т-образных пазов
Болты для Т-образных пазов
Изображения

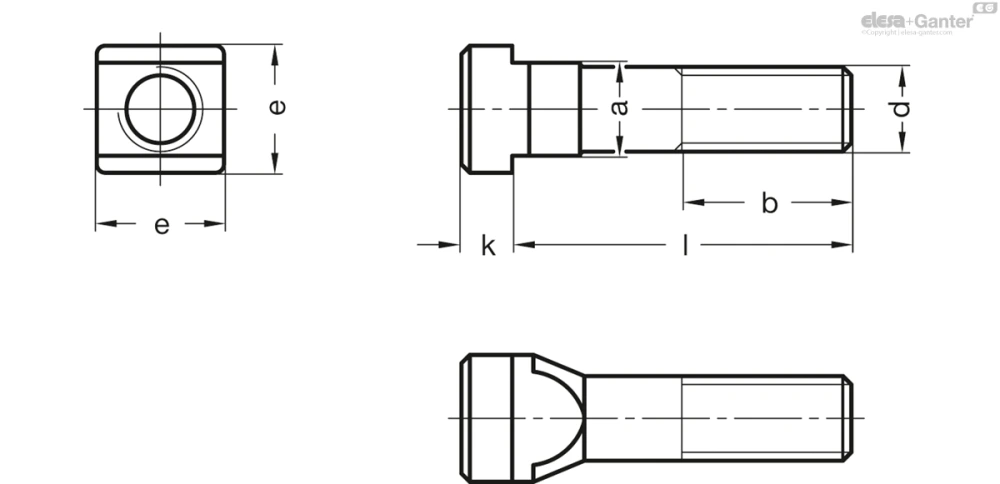

Схемы
DIN 787
Таблица моделей — Болты для Т-образных пазов
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| DIN 787-6-M6-25 | 6 | M 6 | 25 - 15 | 10 -0.5 | 4 -0.5 | 6 | 8 | |
| DIN 787-6-M6-40 | 6 | M 6 | 40 - 28 | 10 -0.5 | 4 -0.5 | 6 | 11 | |
| DIN 787-8-M8-32 | 8 | M 8 | 32 - 22 | 13 -0.5 | 6 -0.5 | 8 | 17 | |
| DIN 787-8-M8-50 | 8 | M 8 | 50 - 35 | 13 -0.5 | 6 -0.5 | 8 | 24 | |
| DIN 787-10-M10-40 | 10 | M 10 | 40 - 30 | 15 -0.5 | 6 -0.5 | 10 | 30 | |
| DIN 787-10-M10-63 | 10 | M 10 | 63 - 45 | 15 -0.5 | 6 -0.5 | 10 | 40 | |
| DIN 787-10-M10-100 | 10 | M 10 | 100 - 60 | 15 -0.5 | 6 -0.5 | 10 | 67 | |
| DIN 787-12-M12-50 | 12 | M 12 | 50 - 35 | 18 -0.5 | 7 -0.5 | 12 | 58 | |
| DIN 787-12-M12-80 | 12 | M 12 | 80 - 55 | 18 -0.5 | 7 -0.5 | 12 | 87 | |
| DIN 787-12-M12-125 | 12 | M 12 | 125 - 75 | 18 -0.5 | 7 -0.5 | 12 | 100 | |
| DIN 787-14-M12-50 | 14 | M 12 | 50 - 35 | 22 -0.5 | 8 -0.5 | 14 | 75 | |
| DIN 787-14-M12-80 | 14 | M 12 | 80 - 55 | 22 -0.5 | 8 -0.5 | 14 | 90 | |
| DIN 787-14-M12-125 | 14 | M 12 | 125 - 75 | 22 -0.5 | 8 -0.5 | 14 | 135 | |
| DIN 787-14-M12-200 | 14 | M 12 | 200 - 120 | 22 -0.5 | 8 -0.5 | 14 | 195 | |
| DIN 787-18-M16-63 | 18 | M 16 | 63 - 45 | 28 -0.5 | 10 -0.5 | 18 | 160 | |
| DIN 787-18-M16-100 | 18 | M 16 | 100 - 63 | 28 -0.5 | 10 -0.5 | 18 | 200 | |
| DIN 787-18-M16-160 | 18 | M 16 | 160 - 100 | 28 -0.5 | 10 -0.5 | 18 | 300 | |
| DIN 787-18-M16-250 | 18 | M 16 | 250 - 150 | 28 -0.5 | 10 -0.5 | 18 | 410 | |
| DIN 787-22-M20-80 | 22 | M 20 | 80 - 55 | 35 -0.5 | 14 -0.5 | 22 | 320 | |
| DIN 787-22-M20-125 | 22 | M 20 | 125 - 85 | 35 -0.5 | 14 -0.5 | 22 | 440 | |
| DIN 787-22-M20-200 | 22 | M 20 | 200 - 125 | 35 -0.5 | 14 -0.5 | 22 | 610 | |
| DIN 787-28-M24-100 | 28 | M 24 | 100 - 70 | 44 -1 | 18 -1 | 28 | 600 | |
| DIN 787-28-M24-160 | 28 | M 24 | 160 - 110 | 44 -1 | 18 -1 | 28 | 850 | |
| DIN 787-28-M24-250 | 28 | M 24 | 250 - 150 | 44 -1 | 18 -1 | 28 | 1020 |
Характеристики
Термообработанная сталь
- Класс разрывной прочности 8.8
- кованые
- чернение
Паз плоский фрезерованный
Информация
В официальном стандартном перечне болтов для T-образных гаек DIN 787 также указаны размеры 5, 36, 42, 48 и 54.
Техническая информация
Вопрос о продукции
Спросите о серии DIN 787 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
