Гайки с накаткой

Сталь / нержавеющая сталь

Сталь

Таблица (PDF)

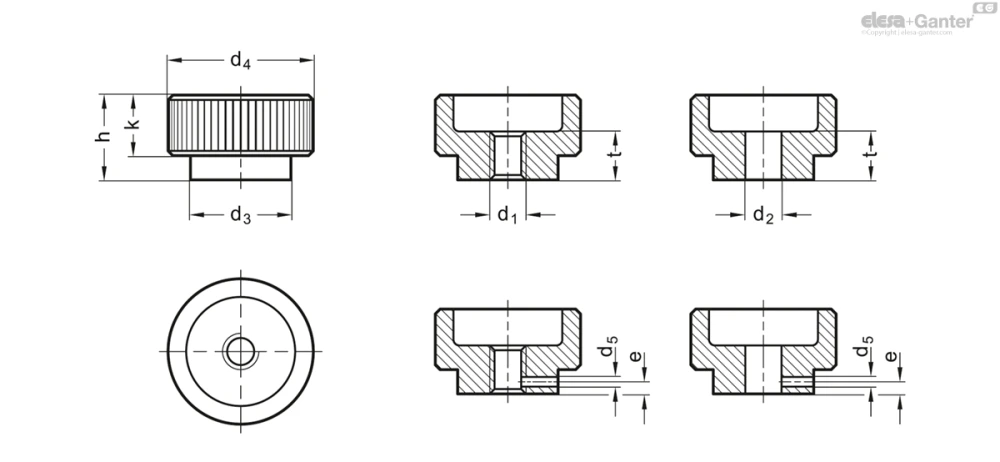

Исполнения серии DIN 6303

DIN 6303

Гайки с накаткой

Сталь / нержавеющая сталь

DIN 6303-NI

Гайки с накаткой

Сталь / нержавеющая сталь

DIN 6303

Таблица моделей — Гайки с накаткой

Артикул	d₁	d_2H7	d₃	d₄	d_5H11	e	h	k	l	Вес (г)
DIN 6303-M5-A	M5	-	14	20	-	-	12	8	7	15
DIN 6303-M5-B	M5	-	14	20	1.5	2.5	12	8	7	15
DIN 6303-B5-A	-	B 5	14	20	-	-	12	8	7	18
DIN 6303-B5-B	-	B 5	14	20	1.5	2.5	12	8	7	10
DIN 6303-M6-A	M6	-	16	24	-	-	14	10	8	27
DIN 6303-M6-B	M6	-	16	24	1.5	2.5	14	10	8	27
DIN 6303-B6-A	-	B 6	16	24	-	-	14	10	8	29
DIN 6303-B6-B	-	B 6	16	24	1.5	2.5	14	10	8	28
DIN 6303-M8-A	M8	-	20	30	-	-	17	12	10	48
DIN 6303-M8-B	M8	-	20	30	2	3	17	12	10	47
DIN 6303-B8-A	-	B 8	20	30	-	-	17	12	10	45
DIN 6303-B8-B	-	B 8	20	30	2	3	17	12	10	49
DIN 6303-M10-A	M10	-	28	36	-	-	20	14	12	85
DIN 6303-M10-B	M10	-	28	36	3	4	20	14	12	85
DIN 6303-B10-A	-	B 10	28	36	-	-	20	14	12	89
DIN 6303-B10-B	-	B 10	28	36	3	4	20	14	12	85
DIN 6303-M12-A	M12	-	32	40	-	-	24	16	16	131
DIN 6303-M12-B	M12	-	32	40	4	4	24	16	16	132
DIN 6303-B12-A	-	B 12	32	40	-	-	24	16	16	124
DIN 6303-B12-B	-	B 12	32	40	4	4	24	16	16	123

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без отверстия под штифт

Тип B: с отверстием под штифт

Вариант исполнения из стали

Класс прочности на разрыв 5

чернение

Вариант исполнения из нержавеющей стали AISI 303 NI

матовая отделка, дробеструйная обработка

Информация

Отверстие втулки d₅ в гайке с накаткой DIN 6303 предназначено для использования зубчатых крепежных элементов или штифтов.

Гайки DIN 6303 с накаткой, отверстием H7 и размером M12 не указаны в официальном стандартном перечне. Кроме того, шаг насечки больше, чем в стандарте DIN, для обеспечения лучшего захвата.
