Серия DIN 464
DIN 464-ST
Винты с накаткой
Сталь / нержавеющая сталь высокий тип
Сталь, чернение
Исполнения серии DIN 464
Изображения

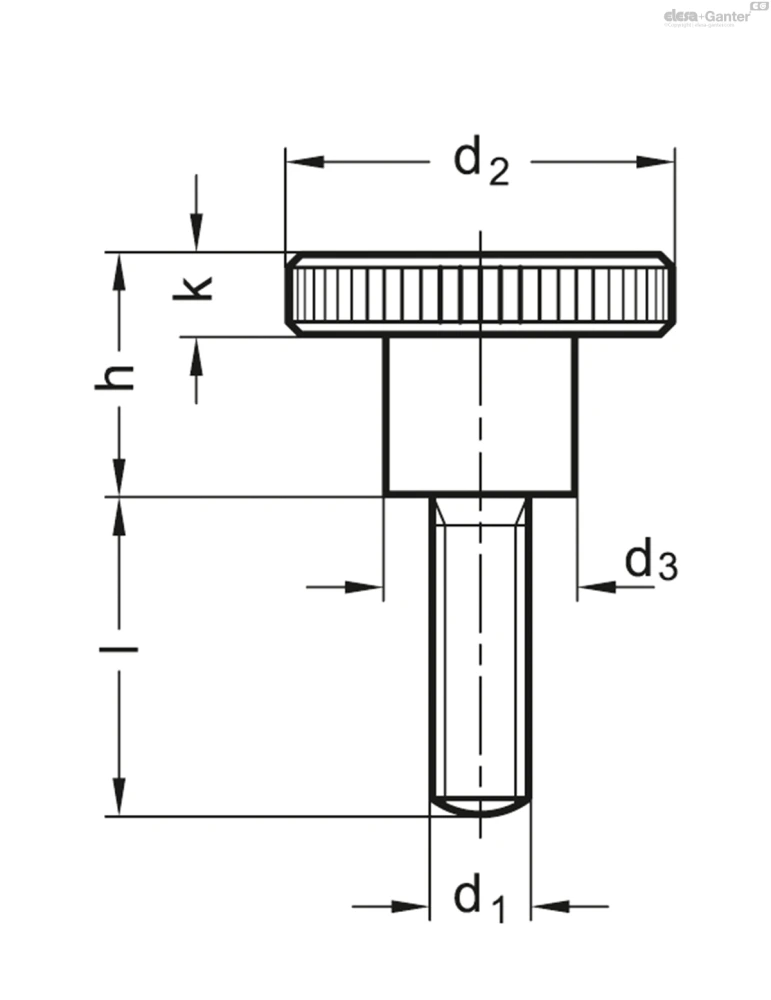

Схемы
DIN 464-ST
Таблица моделей — Винты с накаткой
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| DIN 464-M2-4 | M 2 | 4 | 9 | 4.5 | 5.3 | 2 | 2 | |
| DIN 464-M2-6 | M 2 | 6 | 9 | 4.5 | 5.3 | 2 | 2 | |
| DIN 464-M2-8 | M 2 | 8 | 9 | 4.5 | 5.3 | 2 | 2 | |
| DIN 464-M2-10 | M 2 | 10 | 9 | 4.5 | 5.3 | 2 | 4 | |
| DIN 464-M2,5-4 | M 2.5 | 4 | 11 | 5 | 6.5 | 2.5 | 3 | |
| DIN 464-M2,5-6 | M 2.5 | 6 | 11 | 5 | 6.5 | 2.5 | 3 | |
| DIN 464-M2,5-8 | M 2.5 | 8 | 11 | 5 | 6.5 | 2.5 | 4 | |
| DIN 464-M2,5-10 | M 2.5 | 10 | 11 | 5 | 6.5 | 2.5 | 4 | |
| DIN 464-M2,5-12 | M 2.5 | 12 | 11 | 5 | 6.5 | 2.5 | 5 | |
| DIN 464-M3-6 | M 3 | 6 | 12 | 6 | 7.5 | 2.5 | 4 | |
| DIN 464-M3-8 | M 3 | 8 | 12 | 6 | 7.5 | 2.5 | 4 | |
| DIN 464-M3-10 | M 3 | 10 | 12 | 6 | 7.5 | 2.5 | 4 | |
| DIN 464-M3-12 | M 3 | 12 | 12 | 6 | 7.5 | 2.5 | 4 | |
| DIN 464-M3-16 | M 3 | 16 | 12 | 6 | 7.5 | 2.5 | 5 | |
| DIN 464-M3-20 | M 3 | 20 | 12 | 6 | 7.5 | 2.5 | 5 | |
| DIN 464-M4-5 | M 4 | 5 | 16 | 8 | 9.5 | 3.5 | 9 | |
| DIN 464-M4-8 | M 4 | 8 | 16 | 8 | 9.5 | 3.5 | 9 | |
| DIN 464-M4-10 | M 4 | 10 | 16 | 8 | 9.5 | 3.5 | 9 | |
| DIN 464-M4-12 | M 4 | 12 | 16 | 8 | 9.5 | 3.5 | 9 | |
| DIN 464-M4-16 | M 4 | 16 | 16 | 8 | 9.5 | 3.5 | 9 | |
| DIN 464-M4-20 | M 4 | 20 | 16 | 8 | 9.5 | 3.5 | 9 | |
| DIN 464-M4-25 | M 4 | 25 | 16 | 8 | 9.5 | 3.5 | 9 | |
| DIN 464-M5-6 | M 5 | 6 | 20 | 10 | 11.5 | 4 | 15 | |
| DIN 464-M5-8 | M 5 | 8 | 20 | 10 | 11.5 | 4 | 15 | |
| DIN 464-M5-10 | M 5 | 10 | 20 | 10 | 11.5 | 4 | 16 | |
| DIN 464-M5-12 | M 5 | 12 | 20 | 10 | 11.5 | 4 | 14 | |
| DIN 464-M5-16 | M 5 | 16 | 20 | 10 | 11.5 | 4 | 16 | |
| DIN 464-M5-20 | M 5 | 20 | 20 | 10 | 11.5 | 4 | 17 | |
| DIN 464-M5-25 | M 5 | 25 | 20 | 10 | 11.5 | 4 | 17 | |
| DIN 464-M5-30 | M 5 | 30 | 20 | 10 | 11.5 | 4 | 18 | |
| DIN 464-M6-8 | M 6 | 8 | 24 | 12 | 15 | 5 | 27 | |
| DIN 464-M6-10 | M 6 | 10 | 24 | 12 | 15 | 5 | 28 | |
| DIN 464-M6-12 | M 6 | 12 | 24 | 12 | 15 | 5 | 28 | |
| DIN 464-M6-16 | M 6 | 16 | 24 | 12 | 15 | 5 | 29 | |
| DIN 464-M6-20 | M 6 | 20 | 24 | 12 | 15 | 5 | 30 | |
| DIN 464-M6-25 | M 6 | 25 | 24 | 12 | 15 | 5 | 30 | |
| DIN 464-M6-30 | M 6 | 30 | 24 | 12 | 15 | 5 | 31 | |
| DIN 464-M6-35 | M 6 | 35 | 24 | 12 | 15 | 5 | 31 | |
| DIN 464-M8-12 | M 8 | 12 | 30 | 16 | 18 | 6 | 55 | |
| DIN 464-M8-16 | M 8 | 16 | 30 | 16 | 18 | 6 | 55 | |
| DIN 464-M8-20 | M 8 | 20 | 30 | 16 | 18 | 6 | 56 | |
| DIN 464-M8-25 | M 8 | 25 | 30 | 16 | 18 | 6 | 17 | |
| DIN 464-M8-30 | M 8 | 30 | 30 | 16 | 18 | 6 | 60 | |
| DIN 464-M8-35 | M 8 | 35 | 30 | 16 | 18 | 6 | 63 | |
| DIN 464-M8-40 | M 8 | 40 | 30 | 16 | 18 | 6 | 62 | |
| DIN 464-M10-12 | M 10 | 12 | 36 | 20 | 23 | 8 | 105 | |
| DIN 464-M10-15 | M 10 | 15 | 36 | 20 | 23 | 8 | 106 | |
| DIN 464-M10-20 | M 10 | 20 | 36 | 20 | 23 | 8 | 107 | |
| DIN 464-M10-25 | M 10 | 25 | 36 | 20 | 23 | 8 | 110 | |
| DIN 464-M10-30 | M 10 | 30 | 36 | 20 | 23 | 8 | 112 | |
| DIN 464-M10-35 | M 10 | 35 | 36 | 20 | 23 | 8 | 115 | |
| DIN 464-M10-40 | M 10 | 40 | 36 | 20 | 23 | 8 | 116 |
Характеристики
Вариант исполнения из стали
- Класс материала 5
- точность обработки видимой поверхности
- Чернение
- Оцинкованный, с голубой пассивацией ZB
Вариант исполнения из нержавеющей стали
- AISI 303 NI
- AISI 316L A4
- Матовая отделка, дробеструйная обработка
Информация
Винты с насечкой DIN 464 обточены полностью из одной детали. Как правило, резьба винтов идёт до буртика и заканчивается биением без углубления.
Они подходят для универсального применения и могут быстро затягиваться и ослабляться без инструментов.
Техническая информация
Вопрос о продукции
Спросите о серии DIN 464-ST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
