Серия DCE-D
570383-C9
DCE-D-1-6.4-6.4-PP-C9
Зажимы для труб сдвоенной серии DIN 3015-3
Технополимер (полипропилен)
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

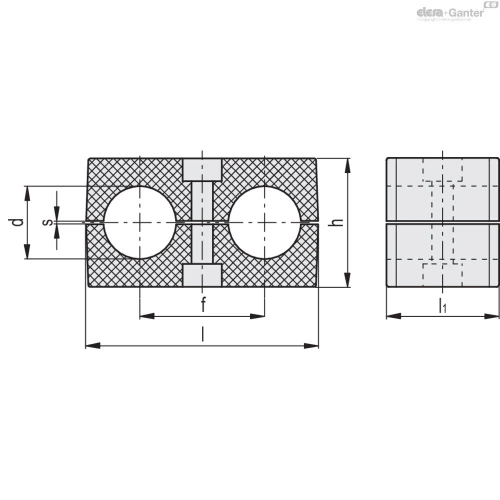

Схемы
570383-C9
Технические характеристики — Зажимы для труб сдвоенной серии DIN 3015-3
- Группа
- 1
- d
- 6.4
- d Трубка [GAS]
- 1/4
- f
- 20
- l
- 36
- l1
- 30
- h
- 27
- s
- 0.6
- Крепление винтами Metric
- M 6
- Крепление винтами UNC
- 1/4-20
- Weight (in g)
- 9
- Вес (г)
- 9
Основные характеристики
Материал
Технополимер на основе полипропилена (PP), высокая устойчивость к УФ-излучению, чёрный цвет RAL 9005.
Стандартное исполнение
Одно монтажное отверстие для винта с шестигранной головкой
Рабочая температура
От -30 °C до +90 °C.
Общая информация
Особенности и области применения
Зажим для труб сдвоенной серии, соответствующий стандарту DIN 3015-3, позволяет надёжно крепить жёсткие трубы или гибкие кабели параллельно, снижая вибрации и шум.
В частности, стандарт DIN определяет конкретные эталонные группы на основе габаритных размеров корпусов колец.
В таблице показано соответствие между группой DIN 3015-3 и соответствующей группой DCE-D.
Специальная внутренняя насечка на двух полузажимах обеспечивает высокое сцепление между зажимом и трубой, гарантируя тем самым высокую стабильность.
Они используются в промышленной гидравлике в качестве системы крепления для изготовления труб (для жидкостей или газов).
В мобильной гидравлике (погрузочно-разгрузочные машины, сельскохозяйственная техника) для создания гидравлических или пневматических систем с гибкими трубками или кабелями.
Они также используются в железнодорожной и военно-морской отраслях.
См. Технические данные зажимов для труб.
| Соответствие между группой DIN 3015-3 и группой DCE-D | |||||
|---|---|---|---|---|---|
| Группа DIN 3015-3 | 1 | 2 | 3 | 4 | 5 |
| Группа DCE-D | 1 | 2 | 3 | 4 | 5 |
Варианты исполнения по запросу
Варианты исполнения по запросу
- Зажимы для труб разных диаметров.
- Различные материалы и цвета.
