428376
Технические характеристики — Петли для узких дверных проемов и тонких дверей
- L
- 50
- A
- 41.5
- f
- 33
- f1
- 20
- f2
- 24
- H
- 20
- Weight (in g)
- 103
- Вес (г)
- 103
Основные характеристики
Материал
Анодированный алюминий, чёрный или естественный цвет, матовая поверхность.
Вращающийся штифт
Нержавеющая сталь AISI 304.
Направляющие втулки для штифта
Технополимер на основе полиамида (PA).
Сборочные винты
Саморезы из нержавеющей стали 4,8 x 15,9 DIN 7982 (со стороны коробки) и винты с полукруглой головкой M5 x 10 из нержавеющей стали (со стороны двери). Входят в комплект поставки.
Стандартные исполнения
- CMDX-AL-P: с корпусами на одной и той же плоскости.
- CMDX-AL-R: с поднятым корпусом.
- CMDX-AL-PS: с корпусами на одной и той же плоскости, открытие в левую сторону.
- CMDX-AL-RS: с поднятым корпусом, открытие в левую сторону.
- CMDX-AL-PD: с корпусами на одной и той же плоскости, открытие в правую сторону.
- CMDX-AL-RD: с поднятым корпусом, открытие в правую сторону.
Указатель для отделки поверхности:
- AN: анодированная, в естественном цвете.
- AB: анодированная, в чёрном цвете.
Общая информация
Особенности и области применения
Петля составлена из двух корпусов различных размеров (узкий и более широкий) и может быть собрана, например, на конструкциях с тонкой коробкой или дверью. Для простоты крепления поставляется в разобранном виде.

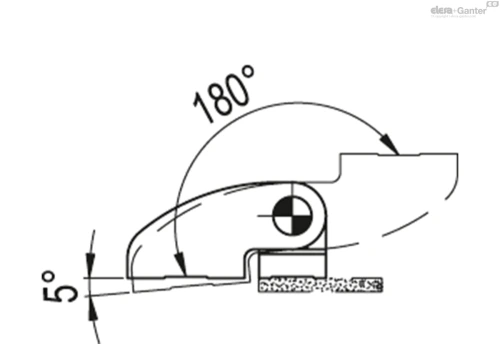

Угол поворота (приблизительное значение)
Макс. 185° (от -5° до +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не повредить петлю, не превышайте максимальный угол поворота.
