Петли для узких дверных проемов и дверей

СУПЕР-технополимер

Таблица (PDF)

CFBS

Таблица моделей — Петли для узких дверных проемов и дверей

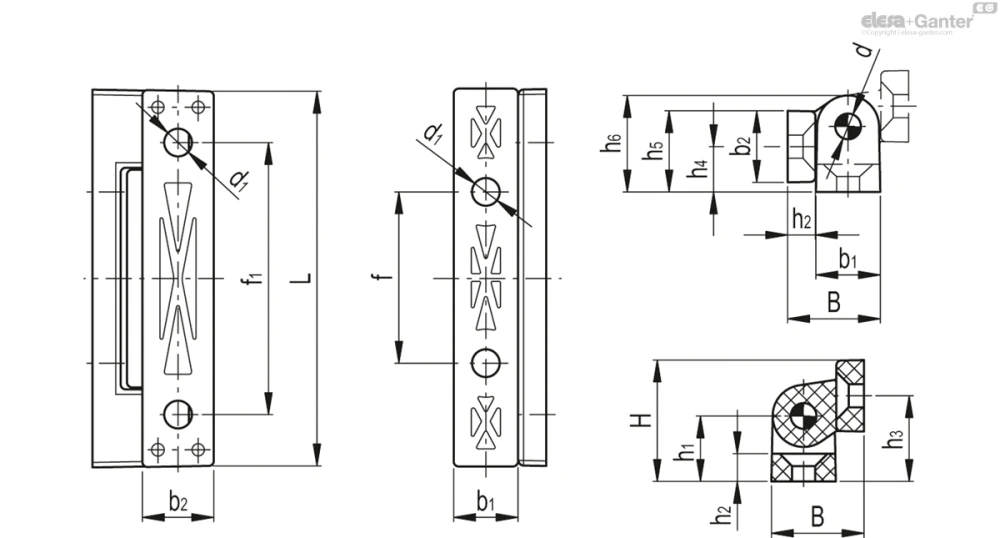

Артикул	Описание	L	A	d₁	f±0.25	f₁ ±0.25	H	h₁	h₂	h₃	h₄	h₅	h₆	b₁	b₂	d	C#[Nm]	Вес (г)
422551	CFBS.75-13 SH-5	75	18.5	5.5	34	54	24	13	5.5	17	9	16	19	13	14.5	5	4	39
422553	CFBS.75-19 SH-5	75	18.5	5.5	34	54	30	19	5.5	23	15	22	25	13	14.5	5	4	45
422555	CFBS.75-23 SH-5	75	18.5	5.5	34	54	34.5	23.5	5.5	27.5	19.5	26.5	29.5	13	14.5	5	4	50

СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.

Нержавеющая сталь AISI 304.

Сквозные отверстия для винтов с потайной головкой M5.

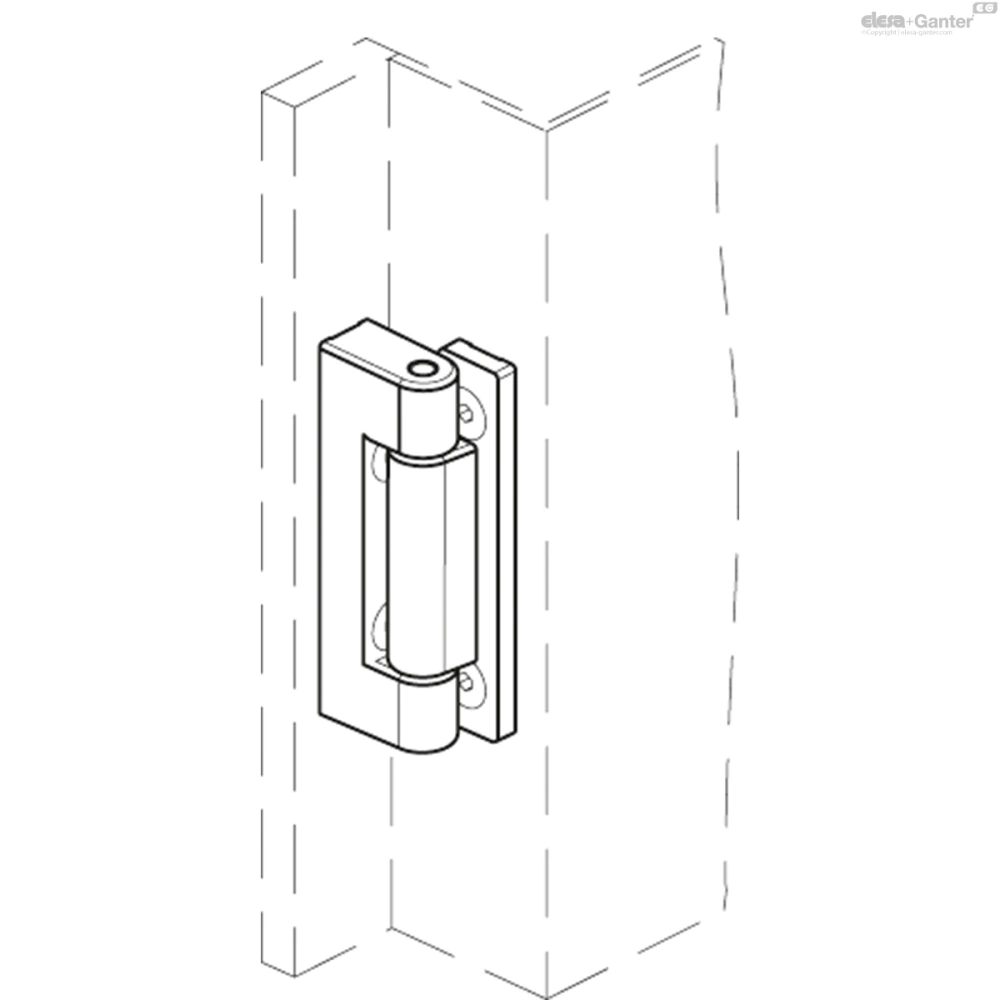

Петля CFBS состоит из двух элементов разного размера и вращающегося штифта, который вставляется при сборке.

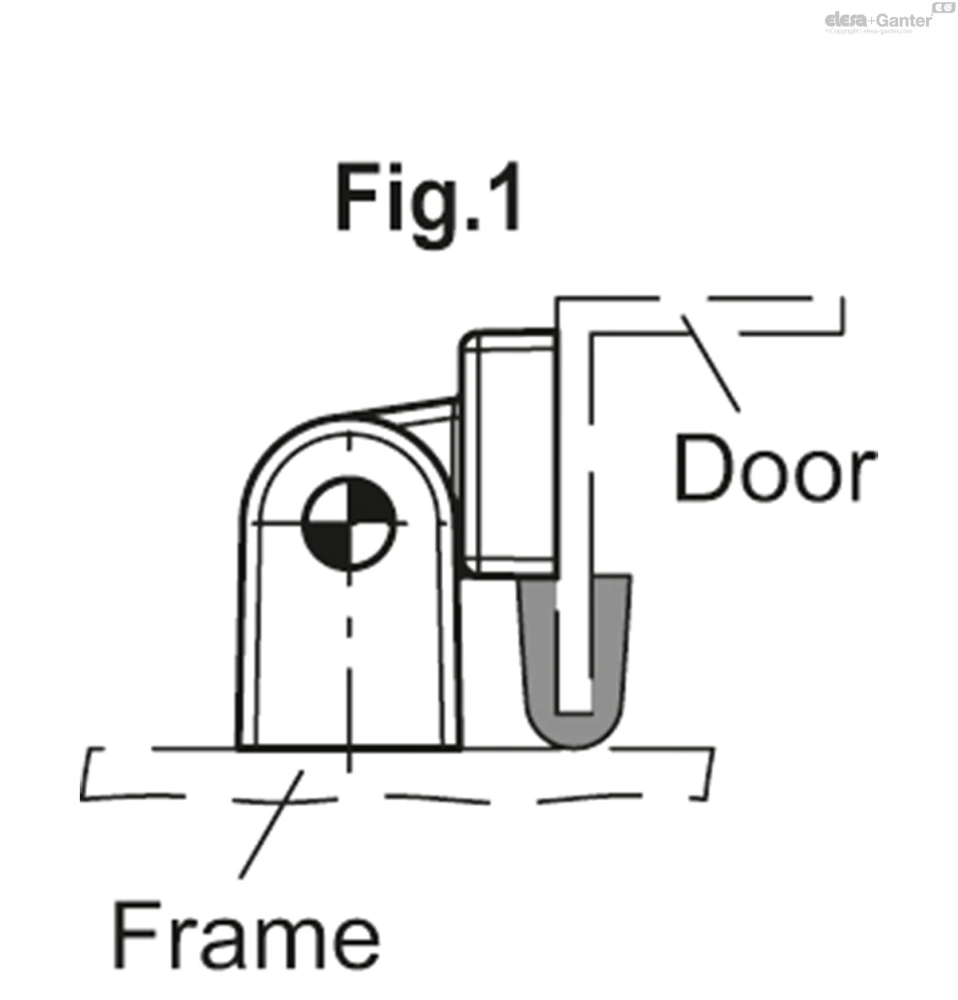

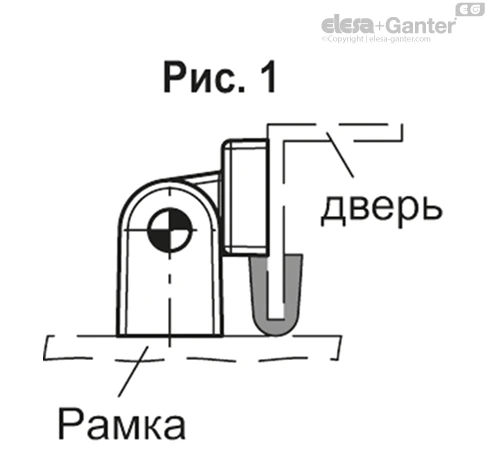

Их можно устанавливать на фальцованные двери из листового металла с возможностью также применения уплотнителя между дверью и коробкой (см. рис. 1).

С помощью соответствующего инструмента вставьте вращающийся штифт со стороны без накатки, пока он не зафиксируется в корпусе петли.

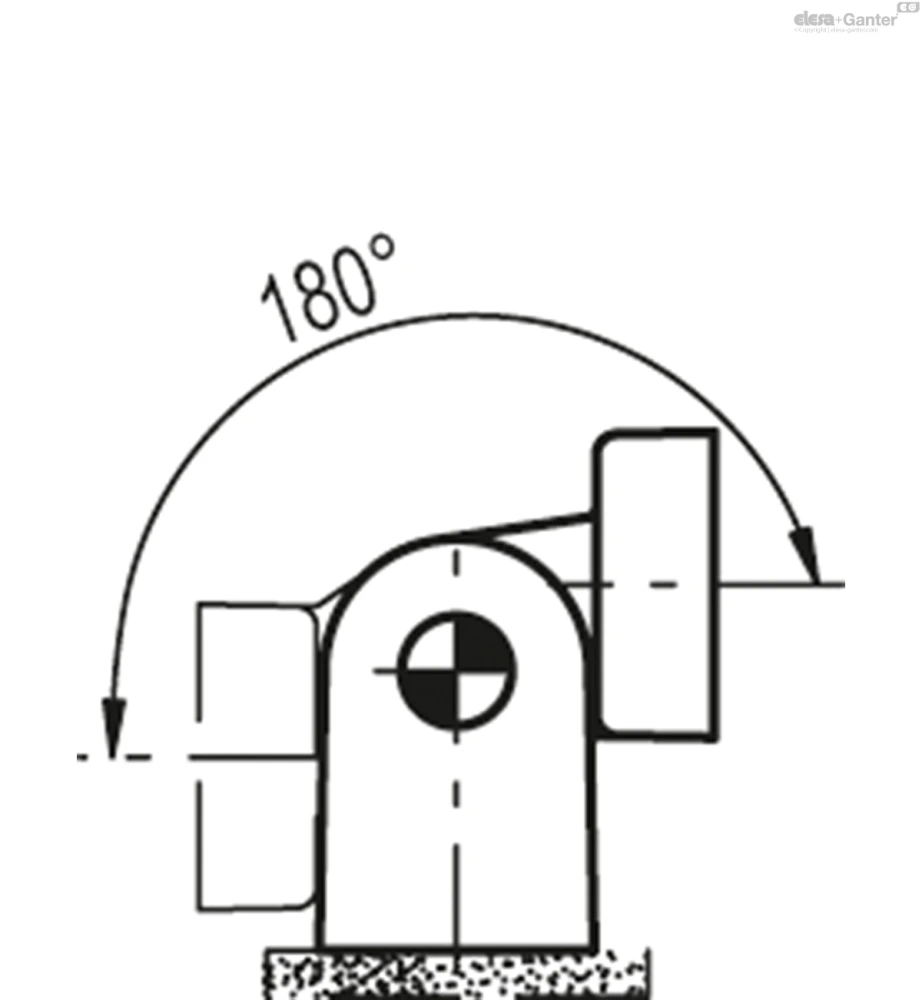

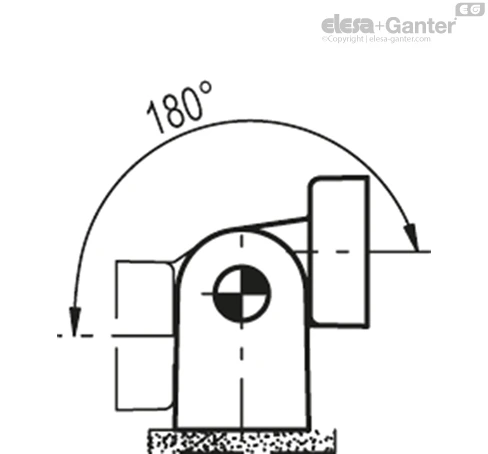

Макс. 180° (0° и + 180°, где 0° - это условие, при котором две соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации-.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFBS.75-13 SH-5	500	3400	2000	3200	1500	2800
CFBS.75-18 SH-5	600	4500	2000	3200	1000	3500
CFBS.75-23 SH-5	800	4500	2000	3200	900	3500
