Серия CFB.

CFB.

Петли для узких дверных проемов и дверей

Технополимер

Таблица (PDF)

CFB.

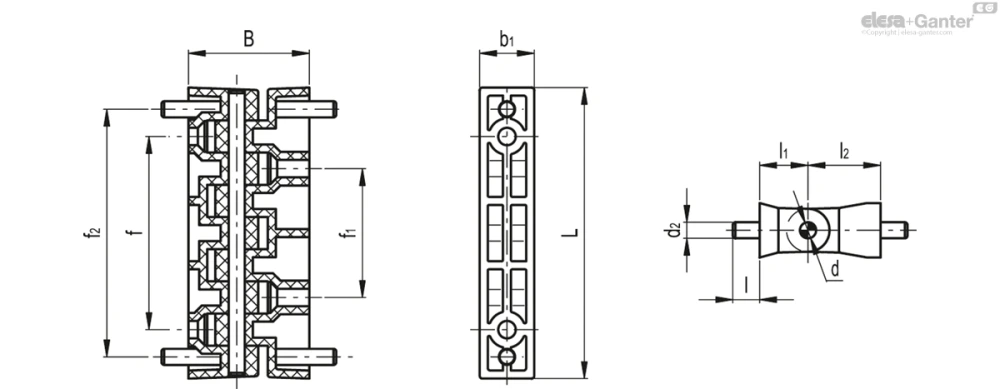

Таблица моделей — Петли для узких дверных проемов и дверей

Артикул	Описание	L	A	d₂	l	f±0.25	f₁ ±0.25	f₂ ±0.25	l₁	l₂	b₁	d	Сквозные отверстия	C#[Nm]	Вес (г)	В корзину
422511	CFB.108 SH-6	109	45	6	10	72.5	48.2	92.7	18	27	20.5	6	6.5	3	92

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Нержавеющая сталь AISI 303

Сквозные отверстия для винтов с потайной головкой M6 и направляющие штифты для точного позиционирования корпуса петли.

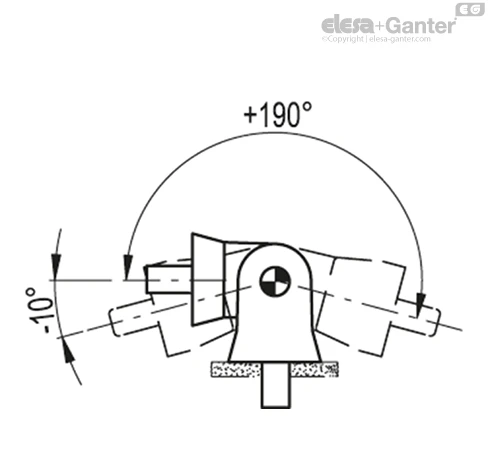

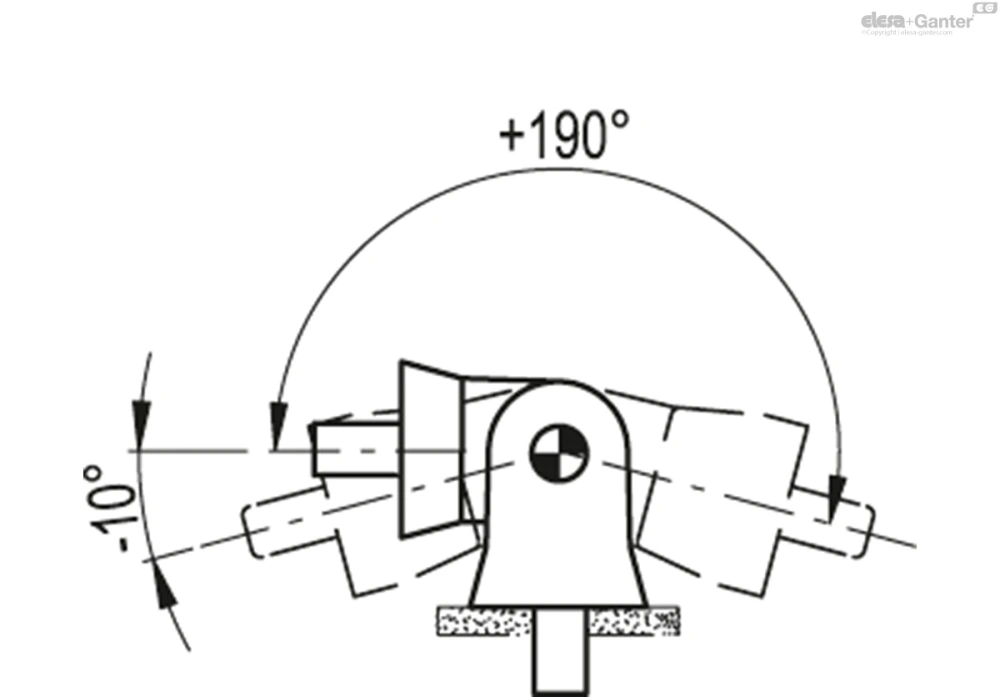

Макс. 200° (-10° и +190°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°

Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFB.108 SH-6	610	6020	640	5020	520	2200

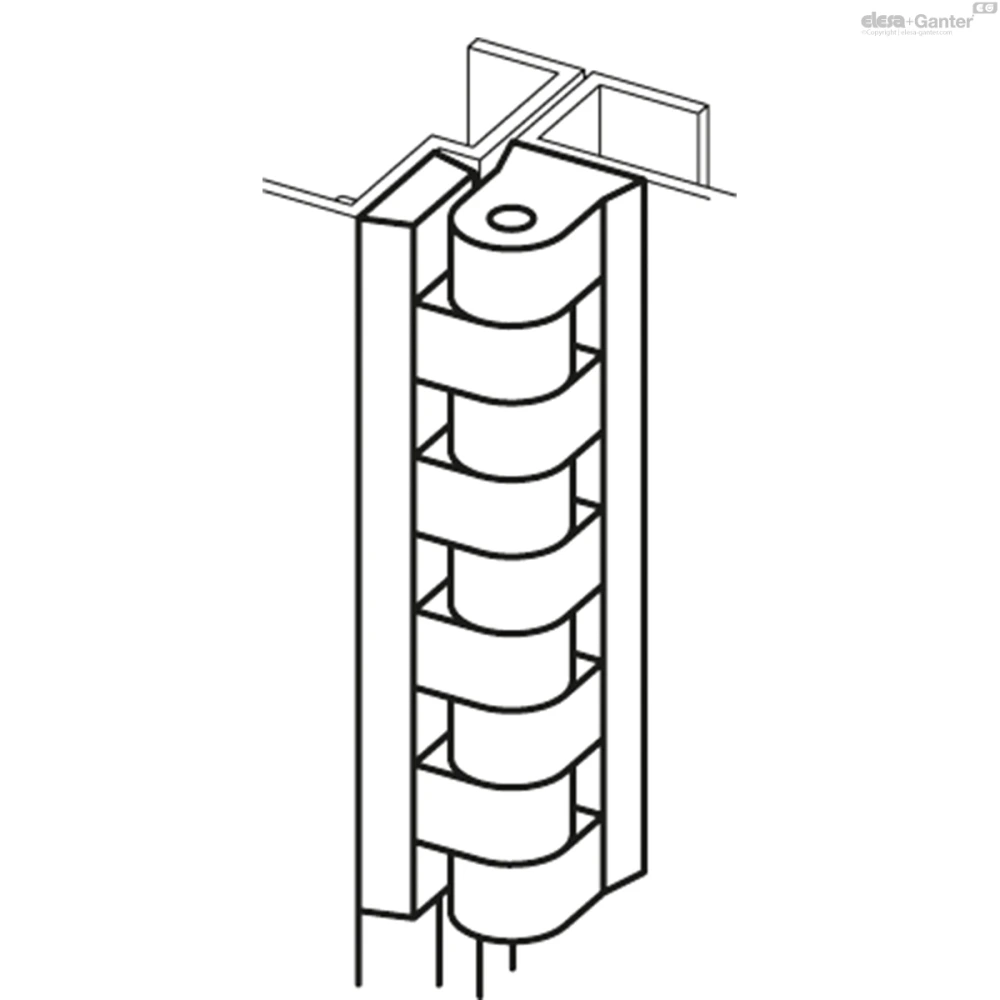

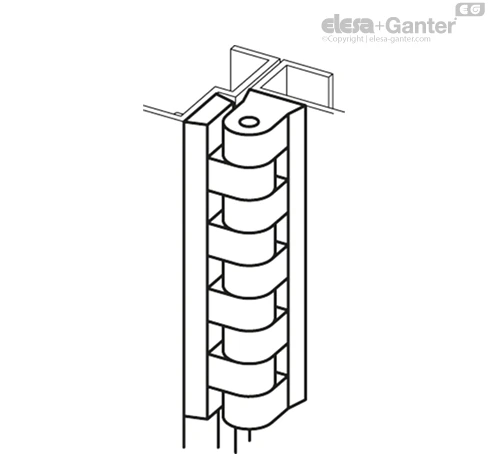

Снимите поворотную ось и установите два отдельных корпуса петли на двери и на раме.
Соберите два элемента вместе, выровняв по правому краю петли, и вставьте поворотную ось.
