Серия CFVT-CH-150

427724

CFVT.53 CH-5-150-0.7

Name: Петли с фиксатором CFVT.53 CH-5-150-0.7
Brand: ELESA
SKU: 427724

Петли с фиксатором

Технополимер

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

427724

Технические характеристики — Петли с фиксатором

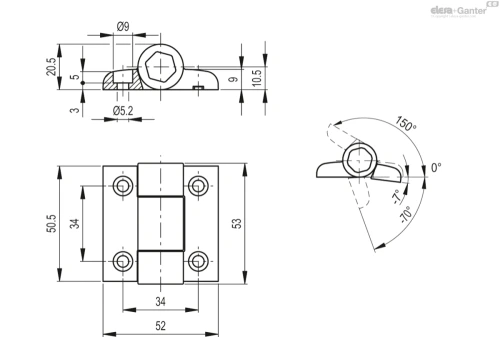

Угол фиксации: -70° / -7° / +150°
Момент сопротивления* , Н·м: 0.7
C#[Nm]: 4
Weight (in g): 35
Вес (г): 35

Все модели серии CFVT-CH-150 (3) →

Основные характеристики

Материал

Корпус: технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая поверхность, устойчив к воздействию УФ-лучей.

Пружины

Нержавеющая сталь.

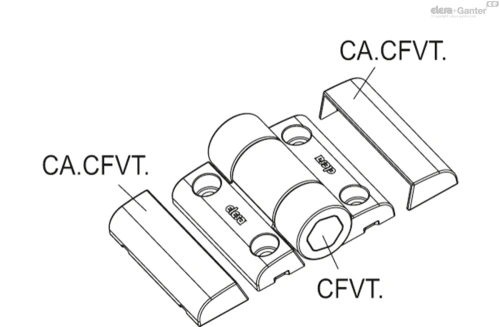

Стандартные исполнения

Для установки предусмотрены сквозные отверстия М5 под винты с цилиндрическими головками.

Без колпачков на винты.

CFVT-CH: без фиксации (свободное вращение)
CFVT-CH-80: угол фиксации -70° /-7° / 80°, момент силы 0,7 / 1,2 / 1,7 Н·м
CFVT-CH-115: угол фиксации -70° /-7° / 115°, момент силы 0,7 / 1,2 / 1,7 Н·м

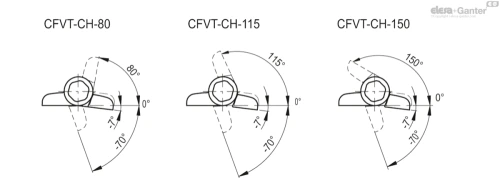

CFVT-CH-150: угол фиксации -70° / -7° / 150°, момент силы 0,7 / 1,2 / 1,7 Н·м

Общая информация

Угол поворота (приблизительное значение)

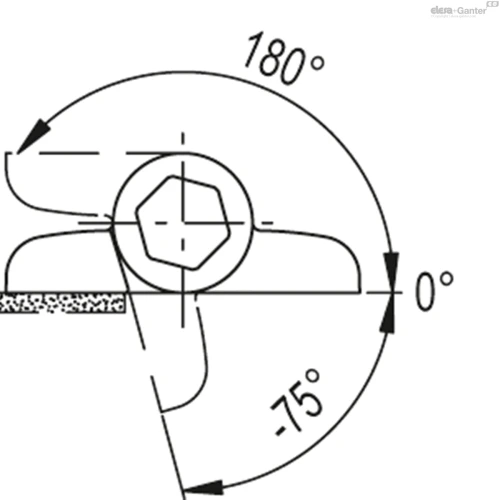

Максимальный угол поворота примерно 255° (от -75° до +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Момент сопротивления

Момент силы – это сила, которую необходимо приложить, чтобы преодолеть действие фиксатора.

Петли прошли испытания на более 20 000 циклов открытия-закрытия с постоянным моментом силы.

Особенности и области применения

Запатентованный компанией ELESA внутренний фиксатор позволяет фиксировать петли в трех разных положениях в зависимости от типа исполнения.

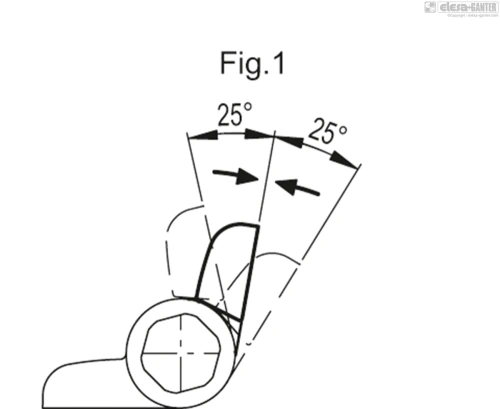

Когда петля находится в диапазоне +/- 25 ° относительно положения фиксации, она достигает одного из этих положений (Рис.1) благодаря внутреннему устройству.

Значение определено при помощи специальных испытаниий без приложения нагрузки.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°

Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFVT	300	2100	400	1900	250	1800
