Серия CFT.

CFT-SH

Петли с декоративными заглушками винтов

Технополимер

Сквозные отверстия для винтов с потайной головкой

Таблица (PDF)

Исполнения серии CFT.

CFT-EH

Петли с декоративными заглушками винтов

Технополимер

CFT-SH

Петли с декоративными заглушками винтов

Технополимер

CFT-SH

Таблица моделей — Петли с декоративными заглушками винтов

Артикул	Описание	L	A	f±0.25	f₁ ±0.25	H	h₁	h₄	b₁	d	d₃	d₄	C#[Nm]	Вес (г)
427112-C9	CFT.40 SH-4-C9	39.5	38	25	25	13	9	4.5	17.5	3	4.5	8.5	2	11
427132-C9	CFT.49 SH-5-C9	49.5	48	30.5	31	16.5	11.5	5	21.5	4	5.5	10.5	2	25
427152-C9	CFT.65 SH-6-C9	65	63	40	40	21.5	15	10	29	5	6.5	12.5	2	48

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Технополимер на основе ацеталя (POM), чёрный цвет.

Технополимер на основе полиэстера (PBT), черный цвет, глянцевая отделка, встраиваемая сборка.

CFT-SH: сквозные отверстия для винтов с потайной головкой.

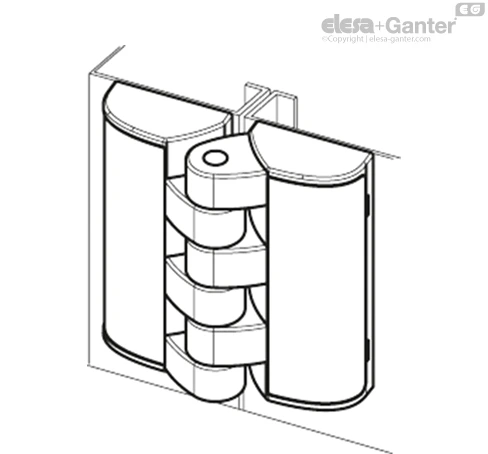

CFT-EH: сквозные шестигранные отверстия для винтов с цилиндрической головкой, шестигранных гаек или винтов с шестигранной головкой. Петля CFT. с вставкой или шпилькой может быть установлена с помощью шестигранных гаек или винтов с шестигранной головкой, установленных в монтажное отверстие.

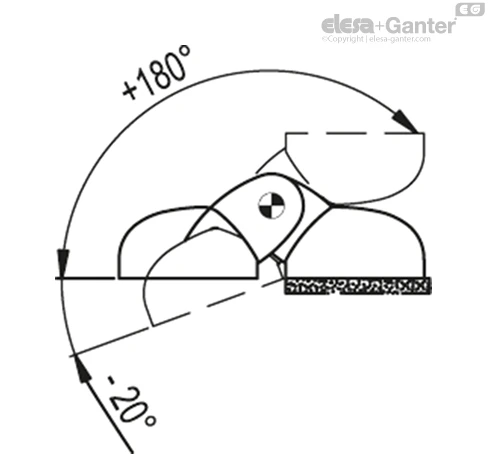

Макс. 200° (-20° и + 180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFT.40	300	1500	300	1500	200	750
CFT.49	500	2900	400	3000	300	1600
CFT.65	800	4500	800	4400	500	2200
