Серия CFQ.

CFQ-CH

Петли с декоративными заглушками винтов

Технополимер

Сквозные отверстия для винтов с цилиндрической головкой

Таблица (PDF)

Исполнения серии CFQ.

CFQ-CH

Петли с декоративными заглушками винтов

Технополимер

CFQ-EH

Петли с декоративными заглушками винтов

Технополимер

CFQ-SH

Петли с декоративными заглушками винтов

Технополимер

CFQ-CH

Таблица моделей — Петли с декоративными заглушками винтов

Артикул	Описание	L	A	f	f₁	H	h₁	h₂	h₃	b₁	d	d₃	d₅	C#[Nm]	Вес (г)	В корзину
426332-C9	CFQ.50 CH-4-C9	50	45	32	25	14	8	7	4.5	21.5	8	4.5	8.5	1.5	16

Технополимер на основе полиацеталя (POM), черный цвет, матовая отделка.

Технополимер на основе ацетальной смолы (POM), черный цвет.

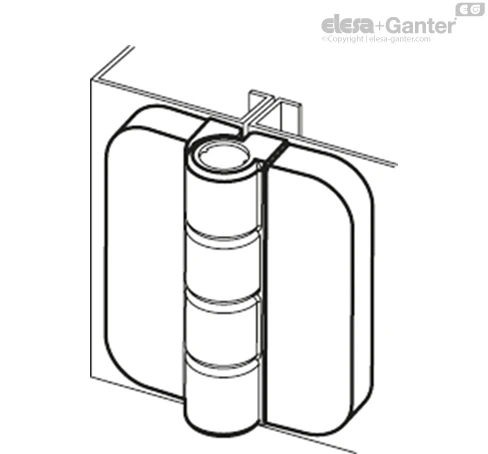

Технополимер на основе полиэстера (PBT), черный цвет, матовая отделка, встраиваемая сборка.

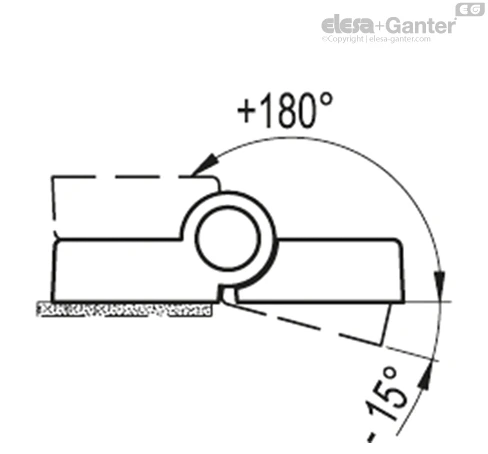

Макс. 195° (-15° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность
ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°

Максимальная рабочая нагрузка	Нагрузка на разрыв	Максимальная рабочая нагрузка	Нагрузка на разрыв	Максимальная рабочая нагрузка	Нагрузка на разрыв
Ea [N]	Ra [N]	Er [N]	Rr [N]	E90 [N]	R90 [N]
300	1220	350	1970	290	720
