Серия CFNR

CFNR-B

Встроенная разъёмная петля с пружиной

для автоматического возврата, технополимер

Втулки с резьбовым отверстием

Таблица (PDF)

Исполнения серии CFNR

CFNR-B

Встроенная разъёмная петля с пружиной

для автоматического возврата, технополимер

CFNR-B-p

Встроенная разъёмная петля с пружиной

для автоматического возврата, технополимер

CFNR-p

Встроенная разъёмная петля с пружиной

для автоматического возврата, технополимер

CFNR-p-B

Встроенная разъёмная петля с пружиной

для автоматического возврата, технополимер

CFNR-B

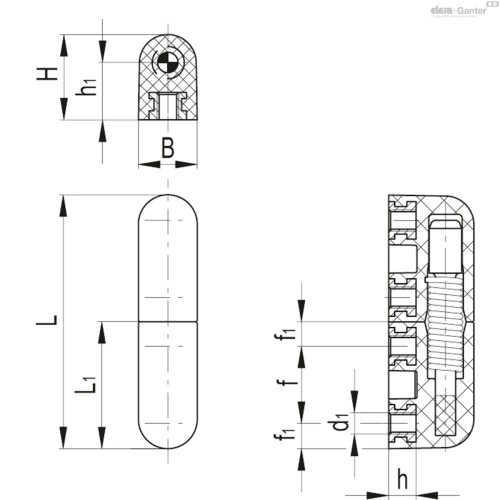

Таблица моделей — Встроенная разъёмная петля с пружиной

Артикул	Описание	L	A	d₁	h	f	f₁	H	h₁	L₁	C#[Nm]	Вес (г)	В корзину
426201	CFNR.65 B-M5-S-030	62	14.5	M5	8	19	6	21	14	31	5	39
426202	CFNR.65 B-M5-D-030	62	14.5	M5	8	19	6	21	14	31	5	39

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Штифт

Нержавеющая сталь AISI 303.

пружина

Пружина из нержавеющей стали.

Стандартные исполнения

CFNR-B: втулки из никелированной латуни с резьбовым отверстием.

CFNR-p: резьбовые шпильки из никелированной стали.

CFNR-B-p: втулки из никелированной латуни с резьбовым отверстием (монтаж на стороне косяка) или резьбовые шпильки из никелированной стали (монтаж на стороне двери).

CFNR-p-B: резьбовые шпильки из никелированной стали (монтаж на стороне косяка) и втулки из никелированной латуни с резьбовым отверстием (монтаж на стороне двери).

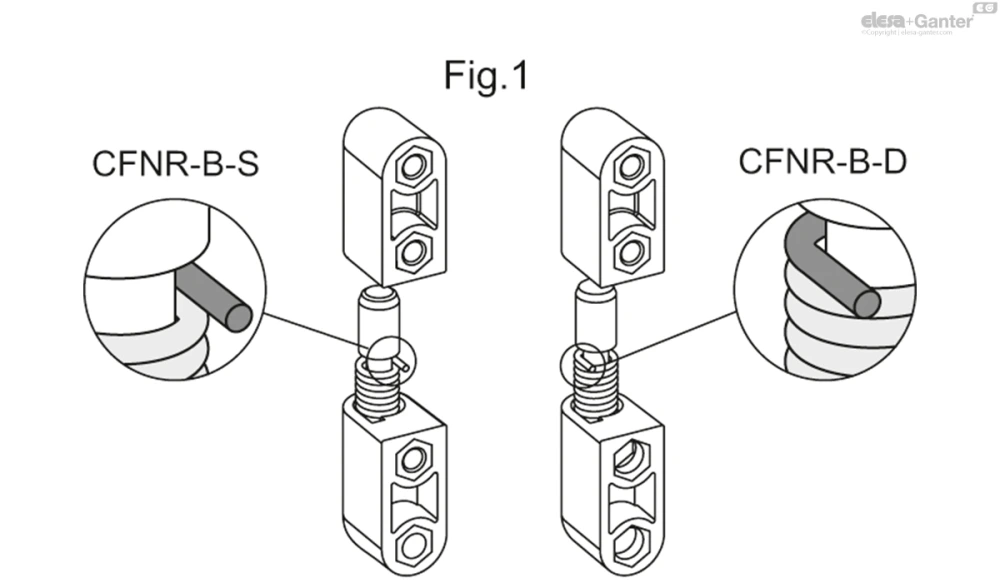

Индекс для указания необходимых функций (возврат при закрытии или открытии в зависимости от типа пружины и расположения петли, см. рис. 1):

S: навивка левой пружины.

D: навивка правой пружины.

Общая информация

Особенности

Петля CFNR имеет встроенную пружинную систему (патент Elesa) для автоматического возврата двери при закрытии или открытии.

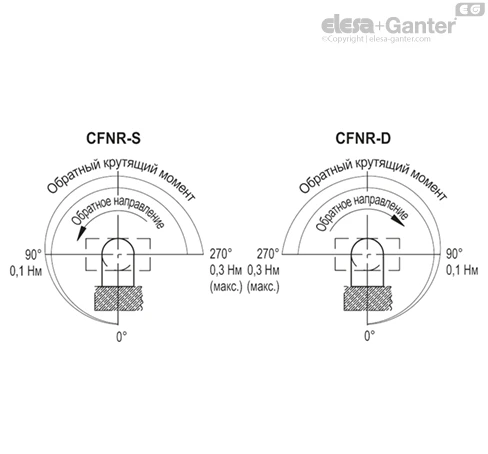

К корпусу петли прикреплён штифт, удерживающий пружину в положении с максимальным крутящим моментом возврата при закрытии или открытии 0,30 Нм под углом 270°.

Крутящий момент изменяется постепенно вместе с углом открытия/закрытия петли.

В ходе специальных испытаний на усталостную нагрузку возвратная пружина выдержала более 15 000 циклов при сохранении неизменного значения крутящего момента.

Максимальная масса двери с двумя установленными петлями, которая позволяет возврат пружины, составляет 5 кг. Значение является ориентировочным, поскольку оно является результатом испытаний, проведённых с лабораторной конструкций, насчитывающей приблизительно 0,7 м x 0,7 м.

Рекомендуется всегда проверять правильность работы в соответствии с предполагаемым методом применения.

Они могут устанавливаться на раскладывающихся дверях из листового металла.

Испытания на прочность
ОСЕВОЕ НАПРЯЖЕНИE		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ

Параллельные плоскости	Перпендикулярные плоскости	Параллельные плоскости	Перпендикулярные плоскости
Максимальная рабочая нагрузка Ea [N]		Максимальная рабочая нагрузка Er [N]
600		100

Деформация петли при нагрузках, превышающих рабочие, указанные в настоящем документе, может быть изменяющей геометрию самой петли, нарушая её функционирование.

Инструкции по использованию

Инструкции по монтажу

Исходя из положения косяка по отношению к двери и желаемой функциональности, выберите петли, необходимые для положений A и B, выбрав правильный индекс.

Установите корпус петли со штифтом вращения на косяк, предварительно нагрузив петлю под углом 90° до фиксации корпуса на поверхности.

С помощью винтов прикрепите дверь к корпусу второй петли.

Положение косяка	Желаемая функция	Расположение петель
Положение косяка	Желаемая функция	Положение A	Положение B

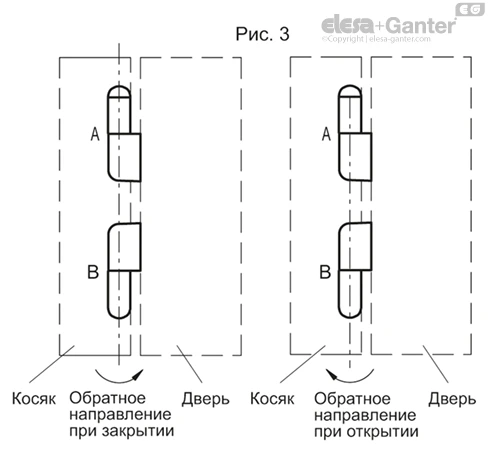

К левой части двери (рис. 3)	Возврат пружины при закрытии	CFNR-D-030	CFNR-S-030
К левой части двери (рис. 3)	Возврат пружины при открытии	CFNR-S-030	CFNR-D-030

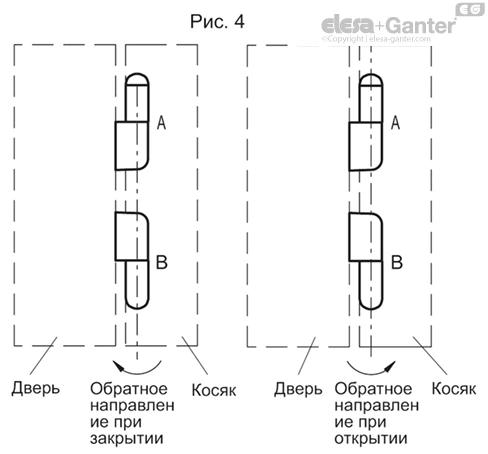

К правой части двери (рис. 4)	Возврат пружины при закрытии	CFNR-S-030	CFNR-D-030
К правой части двери (рис. 4)	Возврат пружины при открытии	CFNR-D-030	CFNR-S-030

Аксессуары

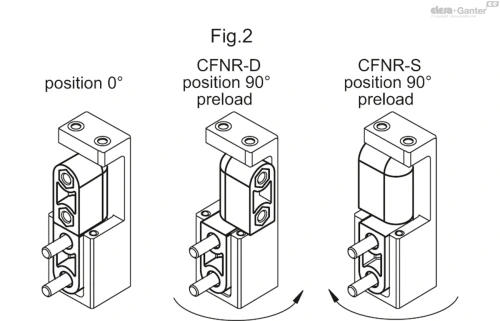

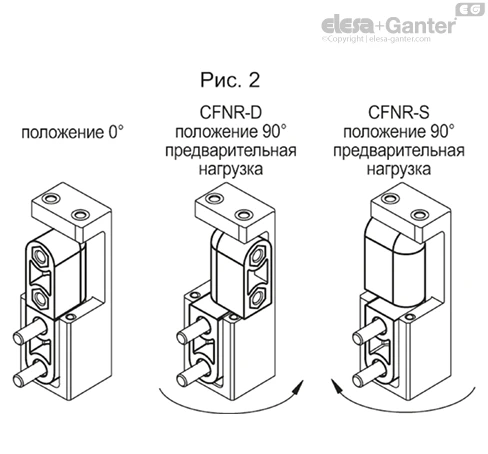

Для облегчения операции предварительного нагружения петли под углом 90° и её сборки на двери можно воспользоваться инструментом MT-CFNR (см. рис. 2) обеспечивается нахождение петли в предварительно нагруженном положении в процессе монтажа.
