Серия CFMR.

CFMR-NC-LB

Пружинные петли

для автоматического возврата, СУПЕР-технополимер

Автоматический возврат при закрытии,трибологических характеристик

Таблица (PDF)

Исполнения серии CFMR.

CFMR-NC

Пружинные петли

для автоматического возврата, СУПЕР-технополимер

CFMR-NC-LB

Пружинные петли

для автоматического возврата, СУПЕР-технополимер

CFMR-NO

Пружинные петли

для автоматического возврата, СУПЕР-технополимер

CFMR-NO-LB

Пружинные петли

для автоматического возврата, СУПЕР-технополимер

CFMR-NS

Пружинные петли

для автоматического возврата, СУПЕР-технополимер

CFMR-NS-LB

Пружинные петли

для автоматического возврата, СУПЕР-технополимер

CFMR-NC-LB

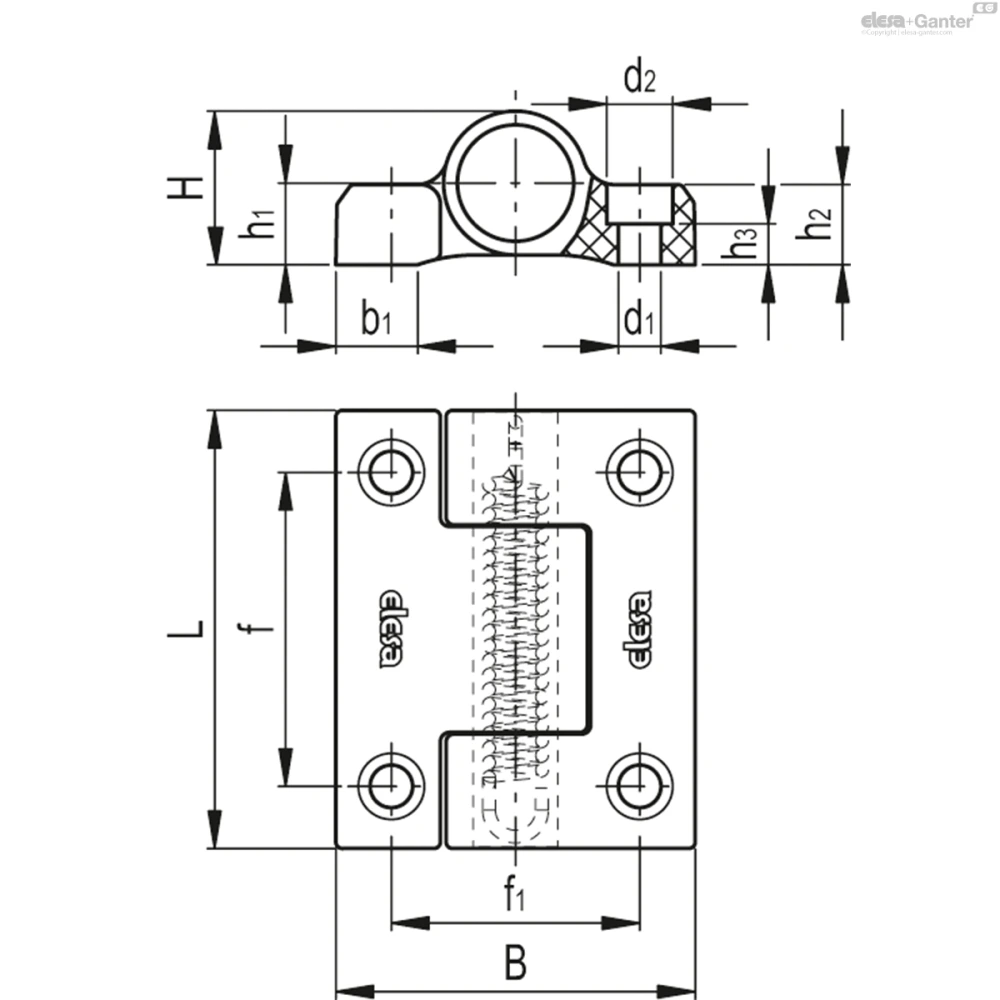

Таблица моделей — Пружинные петли

Артикул	Описание	L	A	d₁	d₂	f	f₁	H	h₁	h₂	h₃	b₁	C#[Nm]	Вес (г)	В корзину
425844	CFMR.67-CH-6-NC-070-LB	67	55	6.5	10	48	38	24	12.5	12.5	6.3	12.5	5	67
425847	CFMR.67-CH-6-NC-100-LB	67	55	6.5	10	48	38	24	12.5	12.5	6.3	12.5	5	70

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Корпус из СУПЕР-технополимера на основе полиамида (PA), армированного стекловолокном, черный цвет, матовая отделка.

Вращающийся штифт

Изготовлено с заглушающими пробками из технополимера на основе ацеталя (POM), чёрный цвет.

CFMR.67 имеет внутреннее армирование алюминием.

Возвратная пружина

Нержавеющая сталь.

Стандартные исполнения

Сквозные отверстия для винтов с цилиндрической головкой M6.

CFMR-NC: автоматический возврат при закрытии.

CFMR-NC-LB: автоматический возврат при закрытии, для тяжёлых дверей.

CFMR-NO: автоматический возврат при открытии.

CFMR-NO-LB: автоматический возврат при открытии, для тяжёлых дверей.

Индекс для значения крутящего момента возвратной пружины:

020: макс. обратный крутящий момент 0,20 Нм, удерживающий момент 0,07 Нм.

035: макс. обратный крутящий момент 0,35 Нм, удерживающий момент 0,12 Нм.

070: макс. обратный крутящий момент 0,70 Нм, удерживающий момент 0,25 Нм.

100: макс. обратный крутящий момент 1 Нм, удерживающий момент 0,33 Нм.

CFMR-NS: дополнительная петля, без возвратной пружины.

CFMR-NS-LB: дополнительная петля, без возврата, без пружины, для тяжёлых дверей.

Благодаря оптимизации трибологических характеристик, варианты исполнения CFMR-LB позволяют снизить коэффициент трения и, следовательно, использовать петли на более тяжёлых дверях.

Общая информация

Угол поворота (приблизительное значение)

Макс. 270° (-90° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Петля может поворачиваться на -90°, но это положение не должно использоваться для варианта исполнения CFMR-NO.

Не превышайте максимальный угол вращения, чтобы не нарушать надлежащую работу возвратной пружины.

Свойства и характеристики

Петля CFMR используется для автоматического обратного закрытия или обратного открытия двери с помощью возвратной пружины.

Крутящий момент изменяется постепенно вместе с углом открытия/закрытия петли.

В ходе специальных испытаний на усталостную нагрузку возвратная пружина выдержала более 20.000 циклов (CFMR.35) / 100.000 циклов (CFMR.67) при сохранении неизменных значений крутящего момента.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ	РАДИАЛЬНОЕ НАПРЯЖЕНИЕ	НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Макс. допустимая статическая нагрузка Sa [N]	Макс. допустимая статическая нагрузка Sr [N]	Макс. допустимая статическая нагрузка S90 [N]
CFMR.35	390	600	600
CFMR.67	2100	3500	1900

Максимальная статическая нагрузка - это значение, превышение которого приведет к поломке материала, таким образом, нанеся ущерб функциональности петли. Очевидно, что к этому значению должен быть применен подходящий коэффициент в зависимости от важности и уровня безопасности определенного вида применения.

Руководство по выбору

Возвратная сила двери, имеющей определённый вес W (кг), зависит от усилия пружины петли [Нм] и от трения между поверхностями скольжения между неподвижной и подвижной частями петли, которые, в свою очередь, зависят от трибологических характеристик используемого технополимера.

Таблица представляет собой ориентировочное руководство по выбору петли и ее расположения для конкретного условия применения.

Данные значения получены в ходе испытаний, проведённых в лаборатории, при контролируемых температуре (23 °C) и относительной влажности воздуха (50 %), в заданных условиях использования и в течение ограниченного промежутка времени.

Рекомендуется всегда проверять правильность работы в соответствии с предполагаемым методом применения.

Для получения дополнительной общей технической информации ознакомьтесь с Рекомендации.

Pmax вес двери	Подходящие петли
< 3 Kg	CFMR.35-020 + CFMR.35-NS
< 5 Kg	CFMR.35-020 + CFMR.35
< 5 Kg	CFMR.67-020 + CFMR.67-NS
< 5 Kg	CFMR.67-020 + CFMR.67-020
< 5 Kg	CFMR.67-035 + CFMR.67-NS
5 Kg	CFMR.67-035 + CFMR.67-035
5 Kg	CFMR.67-070 + CFMR.67-NS
8 kg	CFMR.67-100 + CFMR.67-NS
10 Kg	CFMR.67-070 + CFMR.67-70
12 kg	CFMR.67-100 + CFMR.67-NS
35 Kg	CFMR.67-070-LB + CFMR.67-NS-LB
40 Kg	CFMR.67-100-LB + CFMR.67-NS-LB
70 Kg	CFMR.67-070-LB + CFMR.67-070-LB
90 Kg	CFMR.67-100-LB + CFMR.67-100-LB

Pmax= максимальный вес двери, которую петля способна закрыть с небольшим остаточным удерживающим моментом, проверенный при минимальном угле открытия 45°.

ПРИМЕЧАНИЕ: данный вес зависит не только от геометрии двери (в частности, от её центра тяжести), но и от идеально соосного расположения петель.
