Серия CFMX
CFMX-CH
Петли
Поворотный палец из супертехнополимера
Отверстия для винтов с цилиндрической головкой
Исполнения серии CFMX
Изображения
Схемы
CFMX-CH

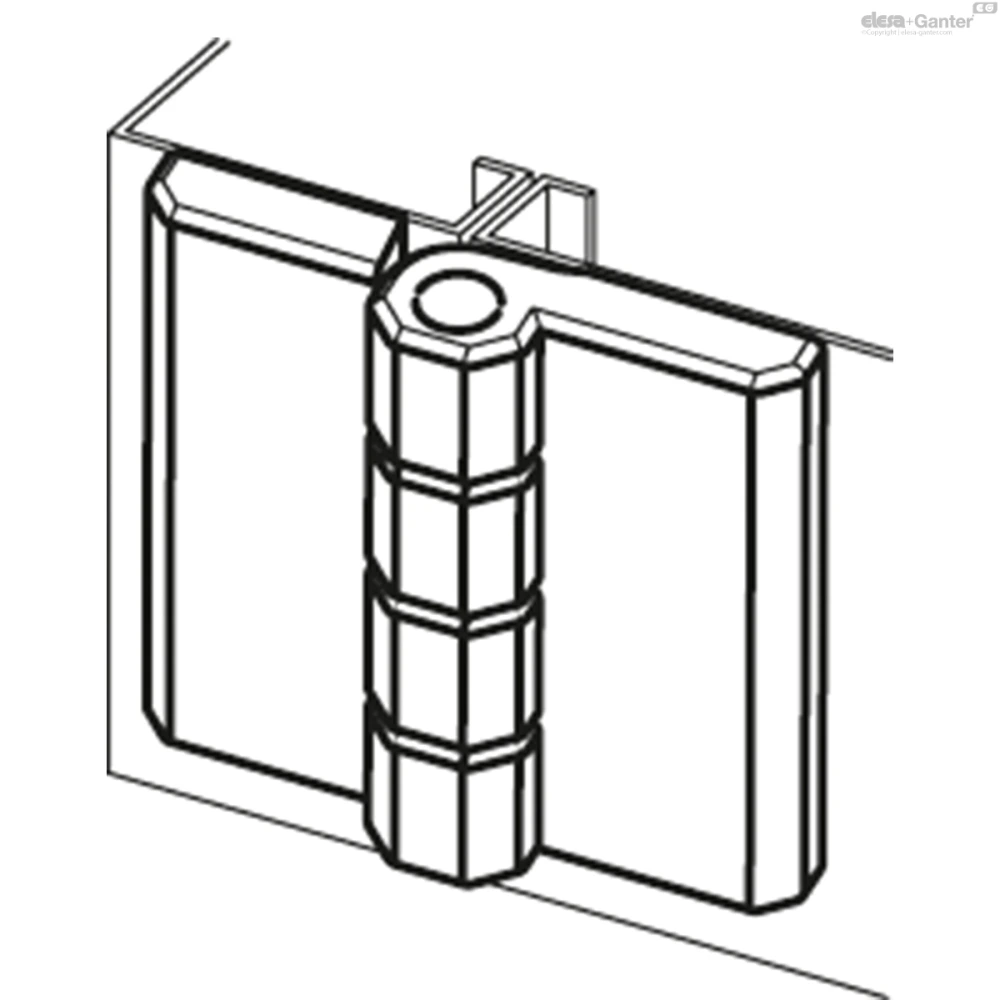

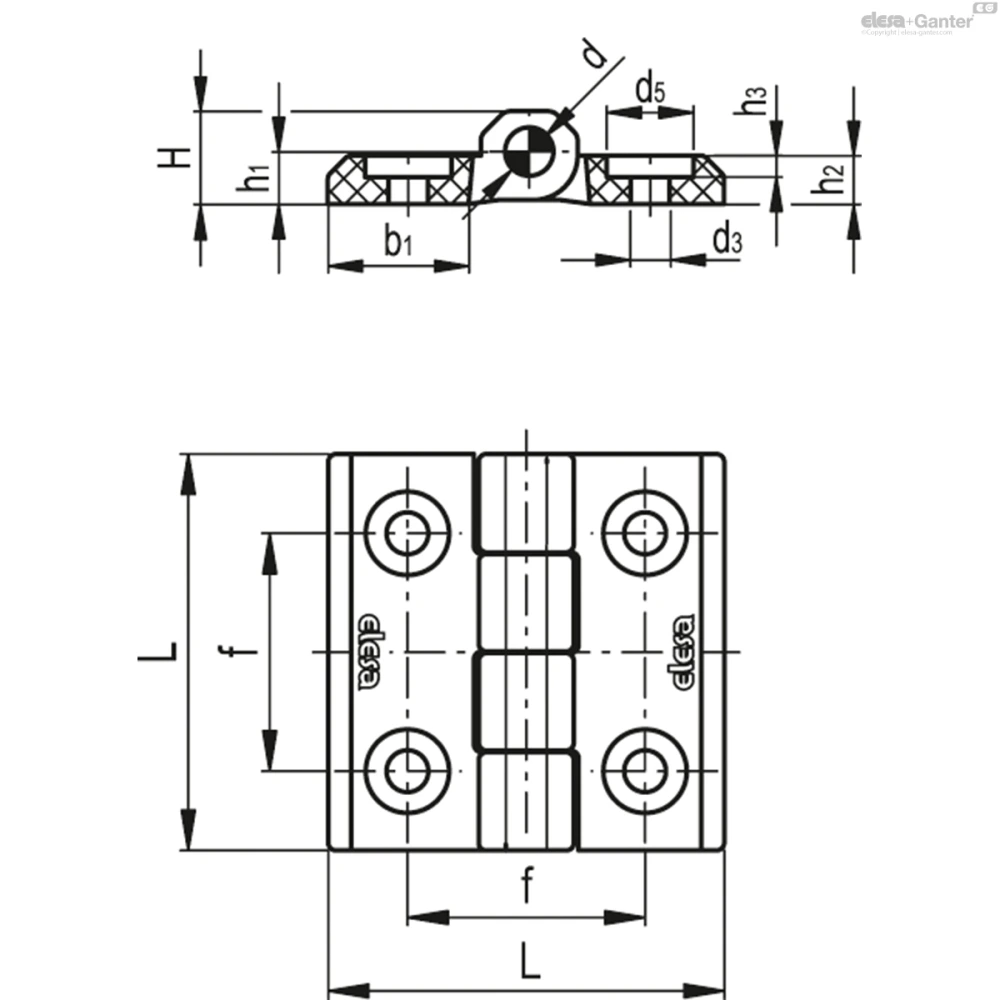

Таблица моделей — Петли
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 425881 | CFMX.30 CH-4 | 30 | 18 | 7 | 4 | 3.5 | 1.3 | 10.5 | 2.5 | 4.5 | 7.5 | 2 | 6 | |
| 425891 | CFMX.40 CH-5 | 40 | 25 | 9 | 5.5 | 5 | 1.7 | 14 | 4 | 5.5 | 10.5 | 3 | 13 | |
| 425901 | CFMX.50 CH-6 | 50 | 30 | 11.5 | 6.5 | 6 | 3 | 18 | 6 | 6.5 | 12.5 | 5 | 22 | |
| 425915 | CFMX.60 CH-8 | 60 | 36 | 15 | 8.5 | 8 | 4 | 21 | 8 | 8.5 | 16.5 | 5 | 44 |
Основные характеристики
Материал
СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.
Вращающийся штифт
СУПЕР-технополимер на основе полиамида (PA), армированный стекловолокном.
Стандартные исполнения
- CFMX-SH: сквозные отверстия для винтов с потайной головкой.
- CFMX-CH: сквозные отверстия для винтов с цилиндрической головкой с шайбой типа UNI 6592 / ISO 7089.
Общая информация

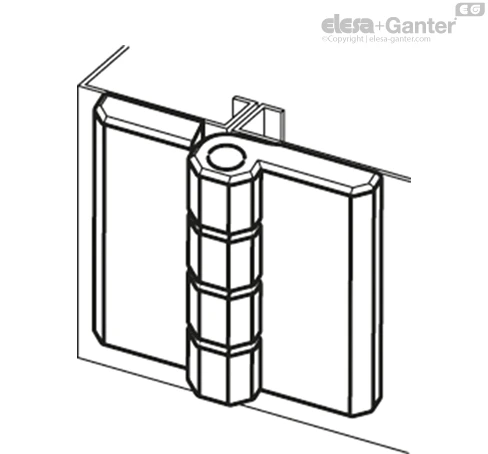

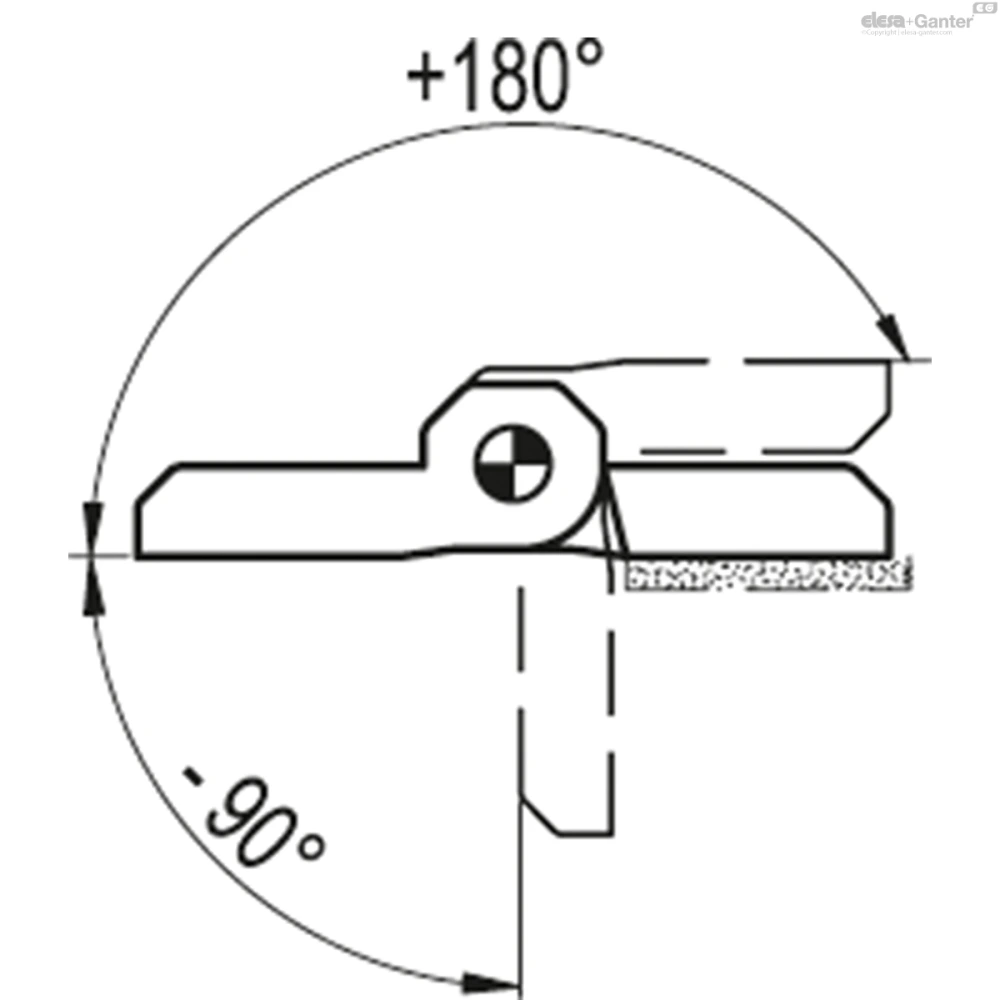

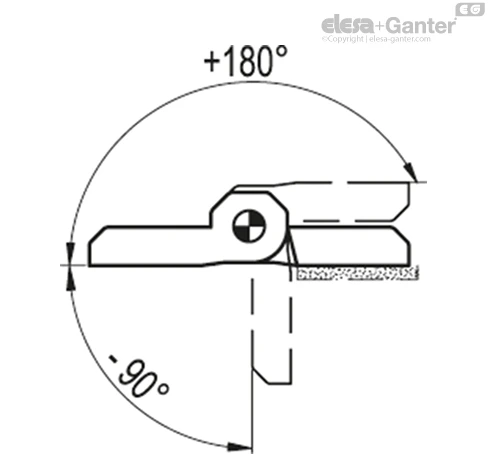

Угол поворота (приблизительное значение)
Макс. 270° (-90° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° |
 |  |  | |
| Описание | Макс. допустимая статическая нагрузка Sa [N] | Макс. допустимая статическая нагрузка Sr [N] | Макс. допустимая статическая нагрузка S90 [N] |
| CFMX.30 SH-4 | 1050 | 1275 | 750 |
| CFMX.30 CH-4 | 975 | 1275 | 650 |
| CFMX.40 SH-5 | 1425 | 1425 | 960 |
| CFMX.40 CH-5 | 1425 | 1200 | 750 |
| CFMX.50 SH-6 | 2360 | 2160 | 1550 |
| CFMX.50 CH-6 | 2580 | 2170 | 1220 |
| CFMX.60 SH-6 | 3000 | 2660 | 2700 |
| CFMX.60 SH-8 | 3000 | 2660 | 2700 |
| CFMX.60 CH-8 | 3100 | 2530 | 1950 |
Максимальная статическая нагрузка — величина, при превышении которой материал может разрушиться и петля перестанет исправно работать. Очевидно, что к данному значению должен быть применен соответствующий коэффициент в зависимости от значения и уровня безопасности конкретного применения.
