Серия CFM-TR
CFM-TR-B
Петли
СУПЕР-технополимер
Крылья петли разного размера
Исполнения серии CFM-TR
Изображения
Схемы
CFM-TR-B

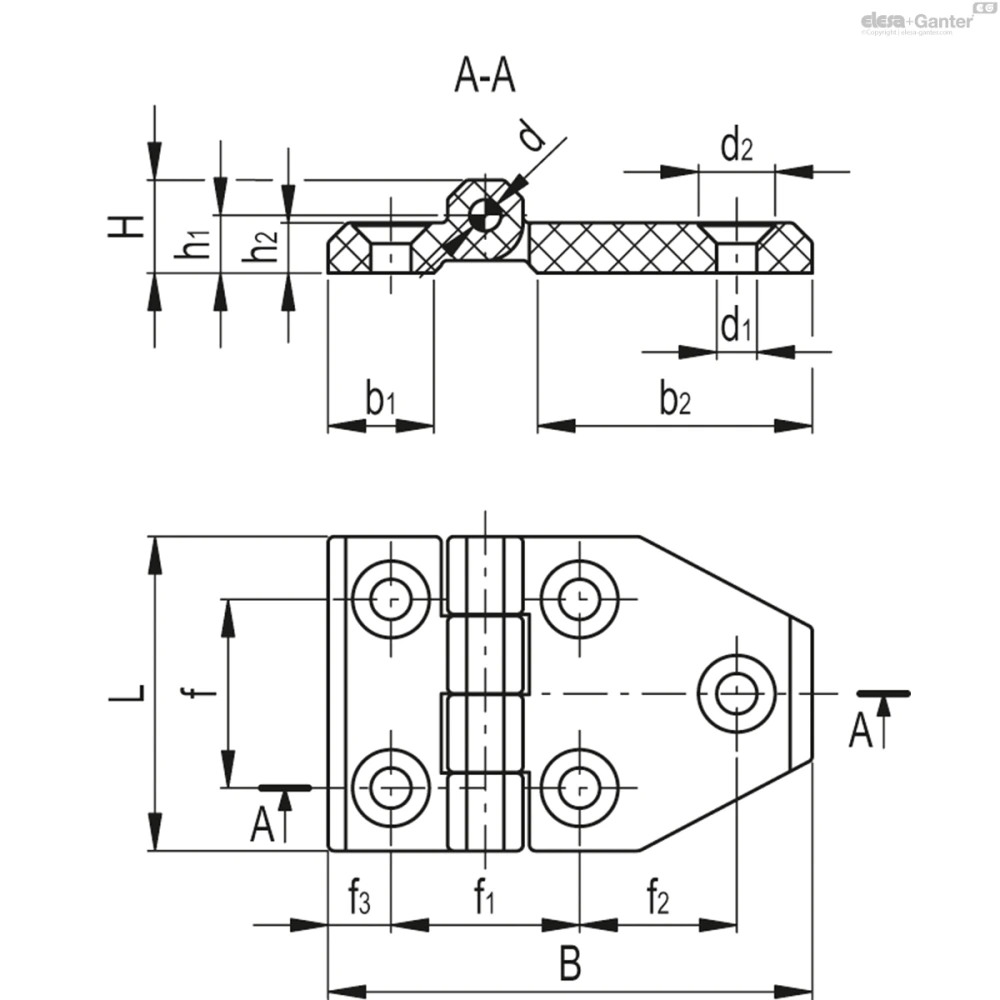

Таблица моделей — Петли
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 426001 | CFM-TR-B.40-SH-5 | 40 | 64 | 25 | 25 | 20 | 7.5 | 9 | 5.5 | 5 | 14 | 38.5 | 4 | 5.5 | 10.5 | 3 | 18 | |
| 426011 | CFM-TR-B.50-SH-6 | 50 | 77 | 30 | 30 | 25 | 10.5 | 11.5 | 6.5 | 6 | 18 | 45 | 6 | 6.5 | 12.5 | 5 | 35 | |
| 426021 | CFM-TR-B.60-SH-6 | 60 | 90 | 36 | 36 | 30 | 12.5 | 15 | 8.5 | 8 | 21 | 51.5 | 8 | 6.5 | 12.5 | 5 | 59 |
Основные характеристики
Материал
СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.
Вращающийся штифт
Нержавеющая сталь AISI 303.
Стандартные исполнения
Сквозные отверстия для винтов с потайной головкой.
- CFM-TR-A: рамное крыло петли идентично дверному крылу петли.
- CFM-TR-B: рамное крыло петли отличается от дверного крыла петли.
Общая информация

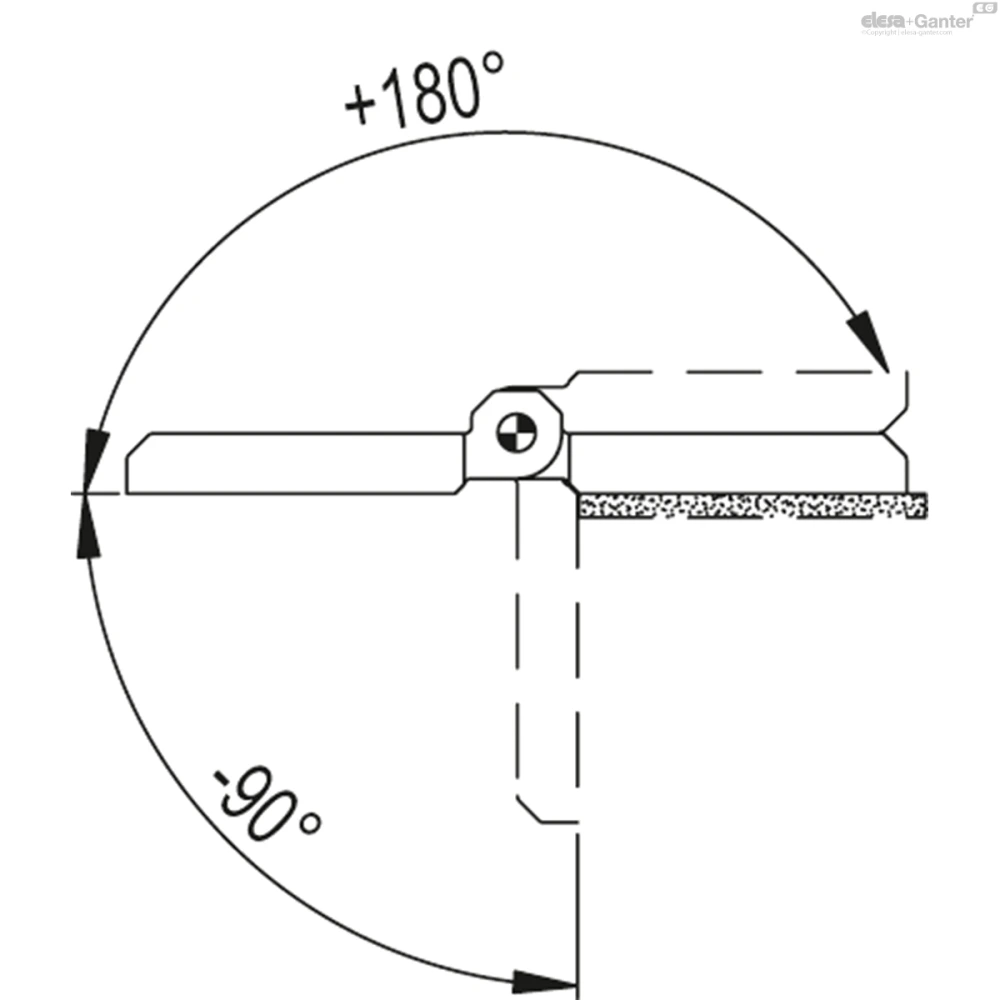

Угол поворота (приблизительное значение)
Макс. 270° (-90° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° |
 |  |  | |
| Описание | Макс. допустимая статическая нагрузка Sa [N] | Макс. допустимая статическая нагрузка Sr [N] | Макс. допустимая статическая нагрузка S90 [N] |
| CFM-TR-A.40-SH-5 | 1800 | 2000 | 1400 |
| CFM-TR-A.50-SH-6 | 2700 | 3300 | 2200 |
| CFM-TR-A.60-SH-6 | 3700 | 4200 | 3000 |
| CFM-TR-B.40-SH-5 | 1500 | 1800 | 1200 |
| CFM-TR-B.50-SH-6 | 2100 | 3000 | 1500 |
| CFM-TR-B.60-SH-6 | 2800 | 3800 | 2300 |
Максимальная статическая нагрузка — величина, при превышении которой материал может разрушиться и петля перестанет исправно работать. Очевидно, что к данному значению должен быть применен соответствующий коэффициент в зависимости от значения и уровня безопасности конкретного применения.
