Серия CFM-PCN
CFM-PCN-SH
Петли
СУПЕР-технополимер
Сквозные отверстия для винтов с потайной головкой
Исполнения серии CFM-PCN
Изображения
Схемы
CFM-PCN-SH

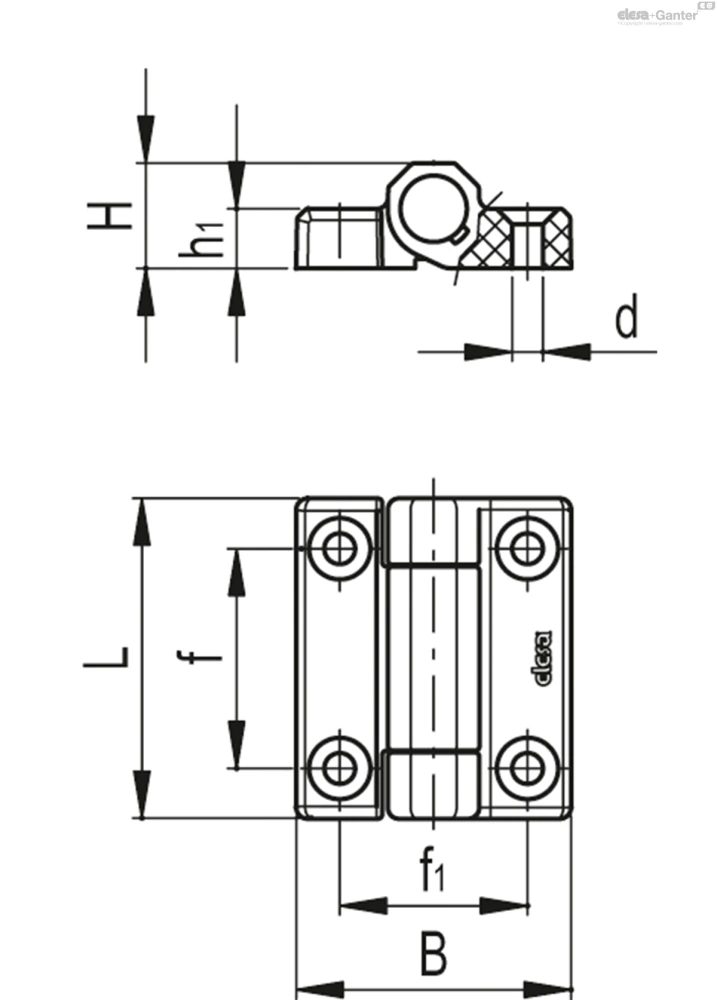

Таблица моделей — Петли
| Артикул | Описание | L | A | f±0.25 | f1 ±0.25 | H | h1 | d | C#[Nm] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 424681 | CFM-PCN.70 SH-6 | 70 | 60 | 48 | 41 | 23 | 13 | 6.3 | 7 | 67 |
Основные характеристики
Материал
СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.
Вращающийся штифт
Самосмазывающийся технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Стандартные исполнения
- CFM-PCN-SH: сквозные отверстия для винтов с потайной головкой.
- CFM-PCN-B: втулки из латуни с глухим резьбовым отверстием.
Угол поворота (приблизительное значение)

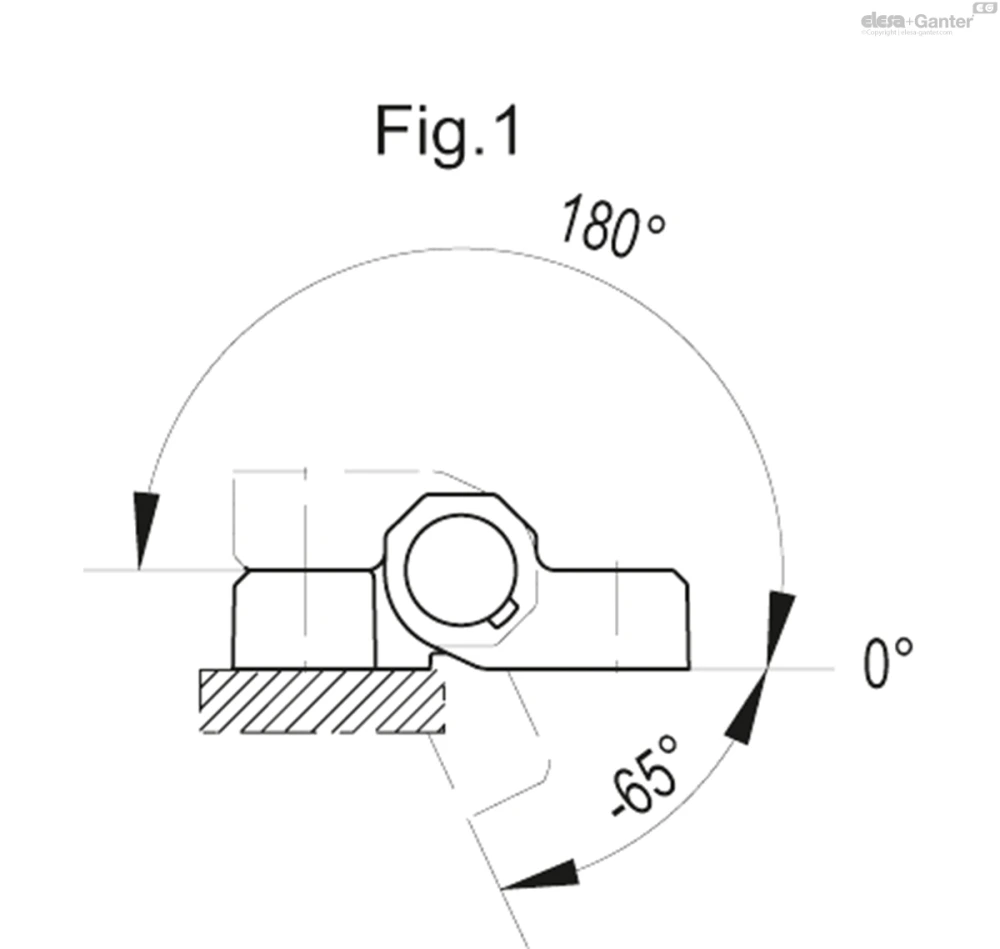

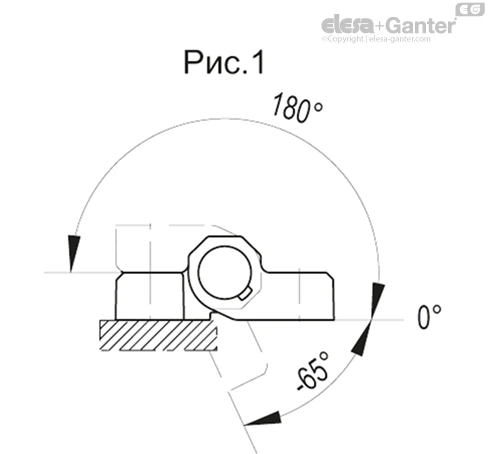

Макс. 245° (-65° и +180°, где 0° является условием, при котором две соединённые поверхности находятся на одной плоскости) см. рис. 1.
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
Общая информация
Особенности и области применения
Компактный размер обеспечивает простоту установки изделия.
Петля CFM-PCN может сочетаться с петлёй со встроенным электрокабелем CFM-PC.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИE | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | Напряжение под углом в 90° | |||
 |  |  | ||||
| Описание | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка E90 [N] | Нагрузка на разрыв R90 [N] |
| CFM.PCN-SH | 900 | 2300 | 1100 | 3700 | 1200 | 3500 |
| CFM.PCN-B | 1500 | 2700 | 1000 | 3400 | 1000 | 2600 |
Вопрос о продукции
Спросите о серии CFM-PCN-SH — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
