Серия CFM-PCN-AE-V0
CFM-PCN-AE-V0-B
Петли
Самозатухающий сертифицированный техноплимер
Втулки с глухим резьбовым отверстием
Исполнения серии CFM-PCN-AE-V0
Изображения
Схемы
CFM-PCN-AE-V0-B

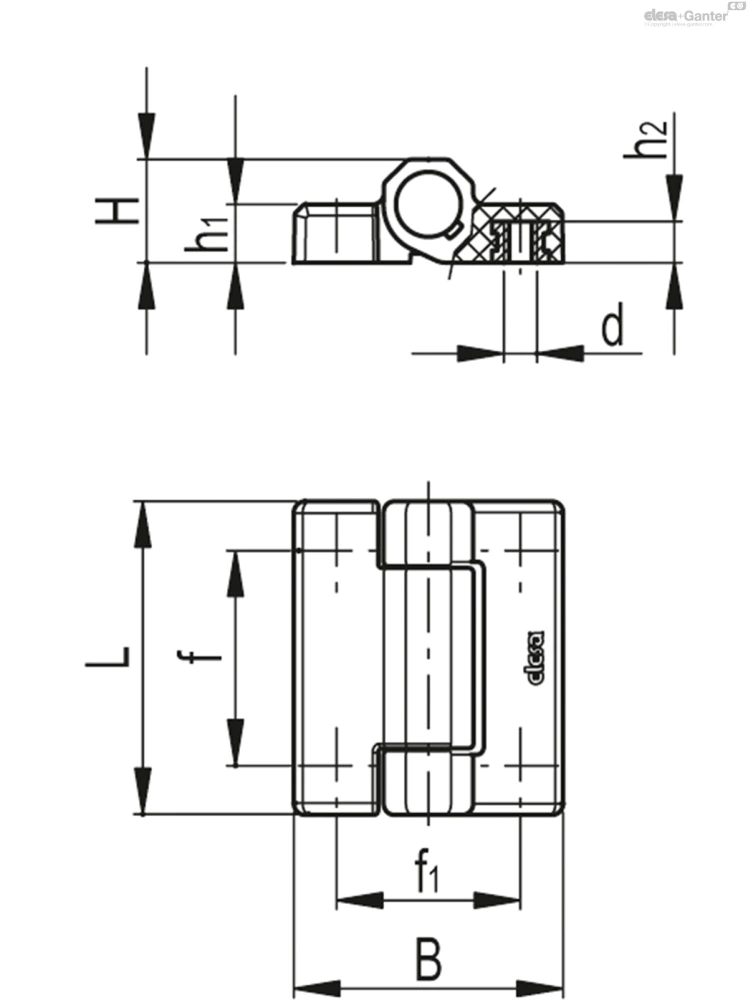

Таблица моделей — Петли
| Артикул | Описание | L | A | f±0.25 | f1 ±0.25 | H | h1 | h2 | d | C#[Nm] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 149091 | CFM-PCN.70-AE-V0-B-M6 | 70 | 60 | 48 | 41 | 23 | 13 | 5 | M6 | 8 | 74 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет, матовая отделка.
Вращающийся штифт
Самосмазывающийся технополимер на основе полиамида (PА), армированный стекловолокном, чёрный цвет.
Стандартные исполнения
- CFM-PCN-AE-V0-SH: сквозные отверстия для винтов с потайной головкой.
- CFM-PCN-AE-V0-B: втулки из латуни с глухим резьбовым отверстием.
Угол поворота (приблизительное значение)

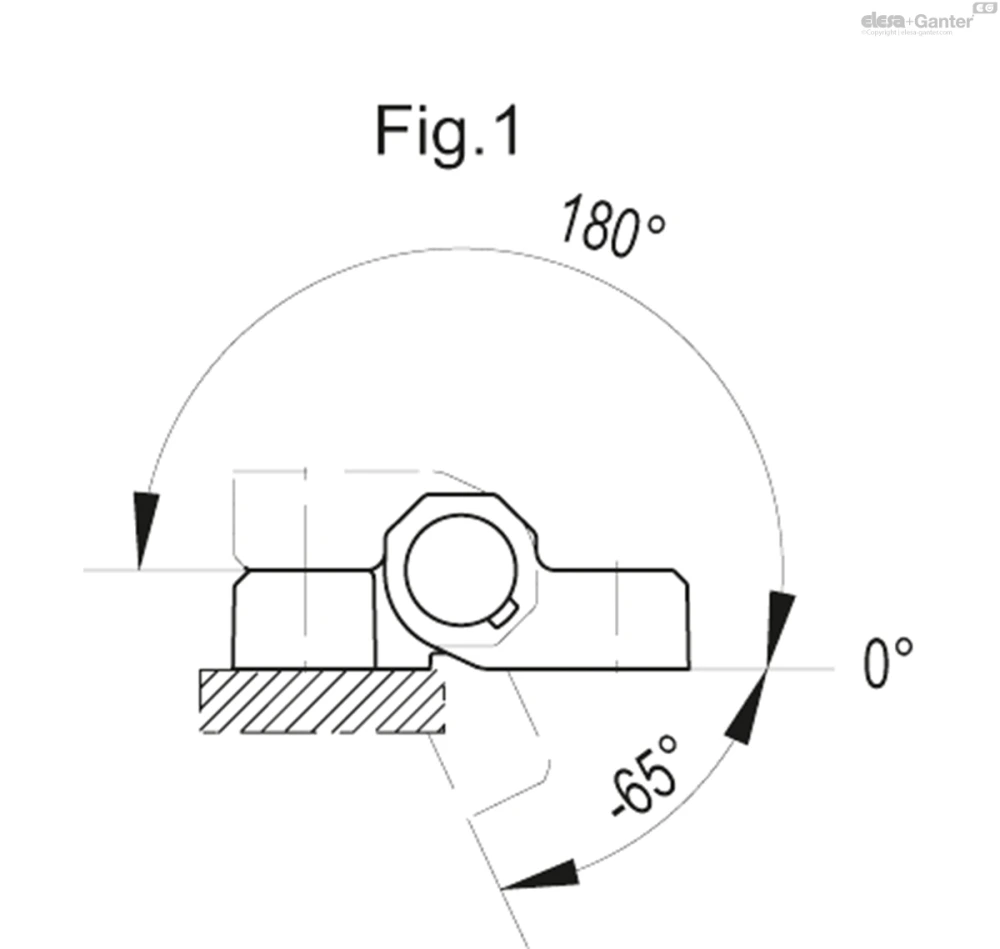

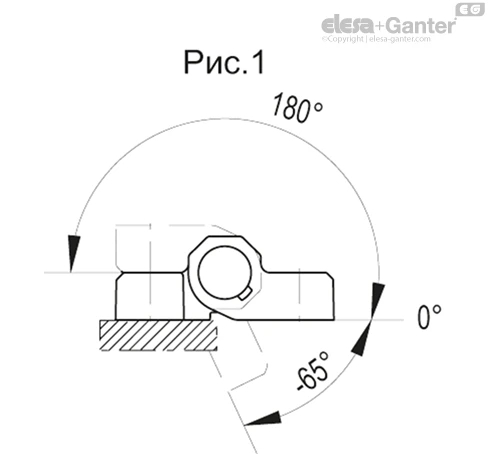

Макс. 245° (-65° и +180°, где 0° является условием, при котором две соединённые поверхности находятся на одной плоскости) см. рис. 1.
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
Общая информация
Особенности и области применения
Компактный размер обеспечивает простоту установки изделия.
Петля CFM-PCN-AE-V0 может сочетаться с петлёй со встроенным электрокабелем CFM-PC.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИE | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | Напряжение под углом в 90° | |||
 |  |  | ||||
| Описание | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка E90 [N] | Нагрузка на разрыв R90 [N] |
| CFM.PCN-AE-V0-SH | 700 | 1400 | 700 | 2200 | 700 | 2500 |
| CFM.PCN-AE-V0-B | 1000 | 1700 | 900 | 2100 | 700 | 1200 |
