Серия CFJ-AE-V0
CFJ-AE-V0-B
Вандалоустойчивые петли
Самозатухающий сертифицированный техноплимер
Втулки с резьбовым отверстием
Исполнения серии CFJ-AE-V0
Изображения
Схемы
CFJ-AE-V0-B

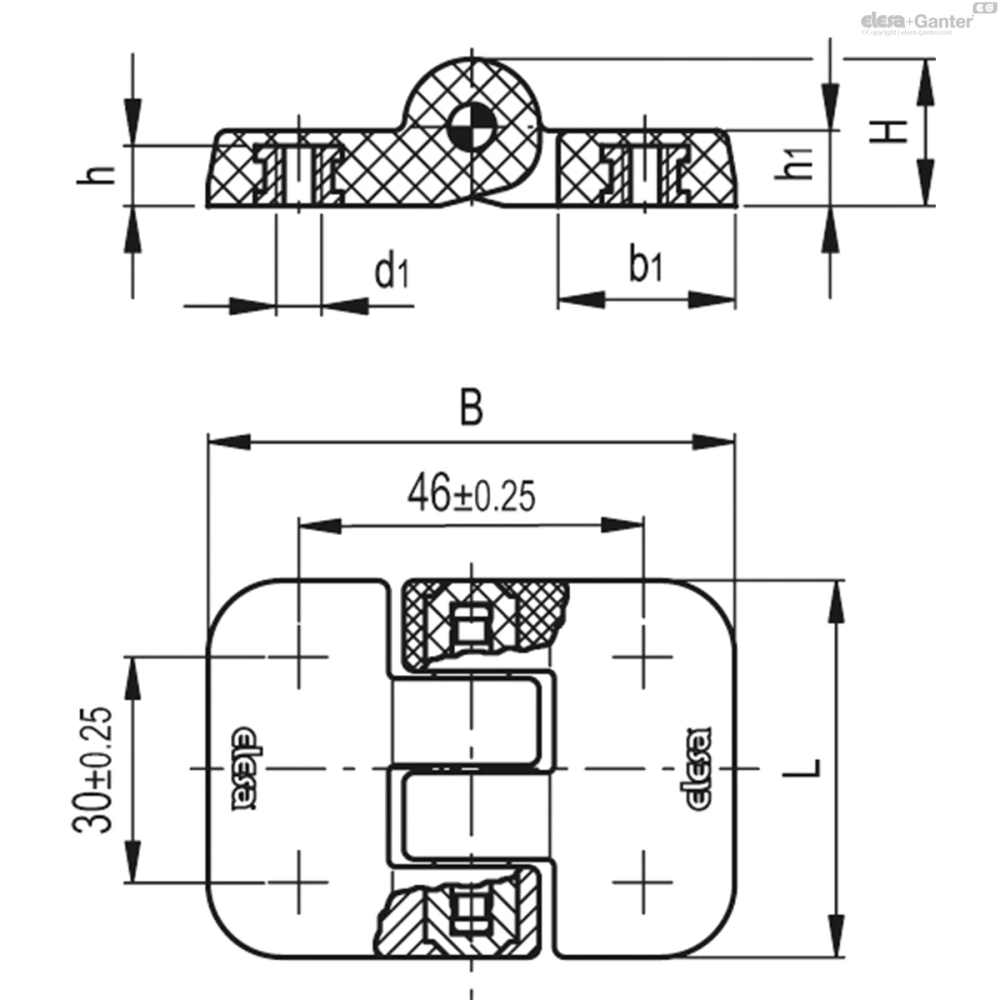

Таблица моделей — Вандалоустойчивые петли
| Артикул | Описание | L | A | d1 | h | H | h1 | b1 | C#[Nm] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 149061 | CFJ.50-AE-V0-B-M6 | 50 | 70 | M6 | 8 | 19.5 | 10 | 23.5 | 5 | 60 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет, матовая отделка.
Вращающийся штифт
Нержавеющая сталь AISI 303, полностью сформованная в корпус петли.
Стандартные исполнения
- CFJ-AE-V0-B: втулки из никелированной латуни с резьбовым отверстием.
- CFJ-AE-V0-p: резьбовые шпильки из никелированной стали.
Общая информация
Особенности и области применения
Петля CFJ-AE-V0 может использоваться во всех сферах, для которых согласно определённым нормам требуется использование материалов, способных предотвратить риск возникновения пожара.
Ось полностью впрессована в корпус петли (патент ELESA); таким образом, она не может быть извлечена, что предотвращает любое злонамеренное вмешательство в петлю.

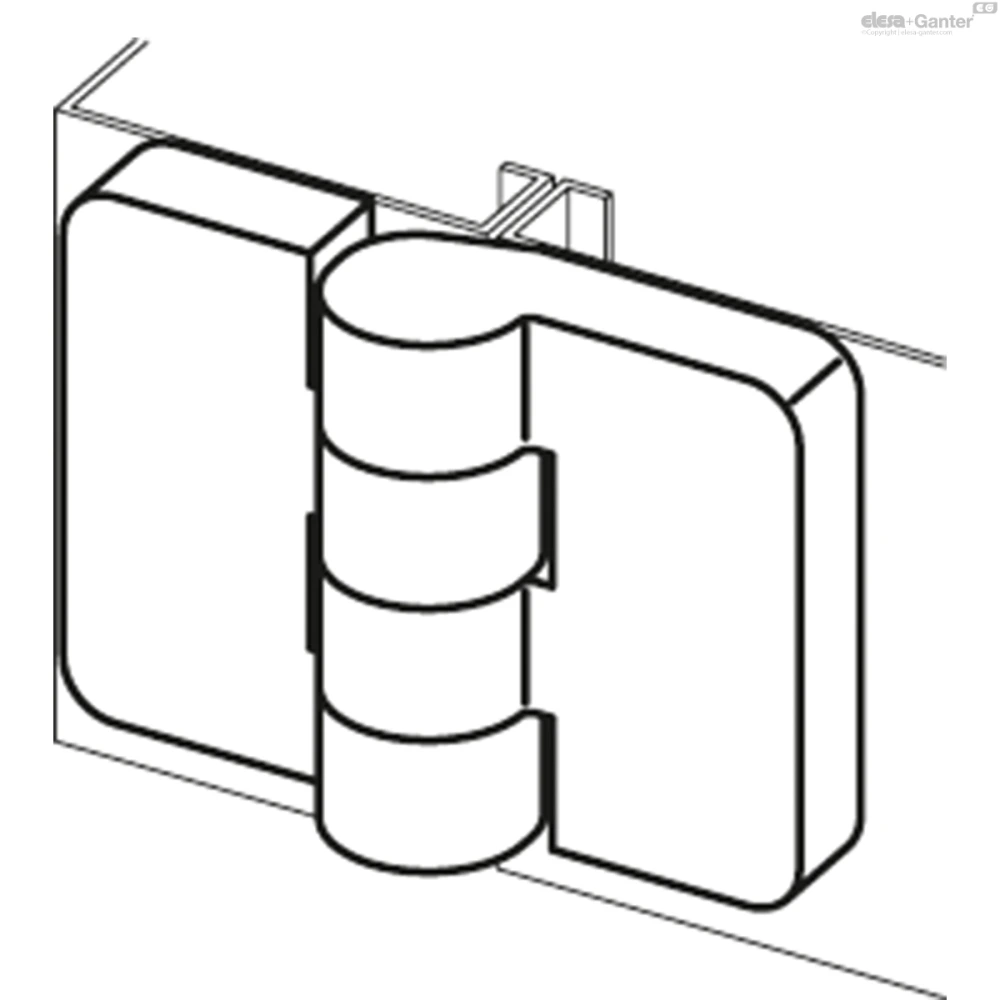

Эта характеристика делает петлю особенно подходящей для монтажа на конструкциях или оборудовании, требующих защиты от проникновения.

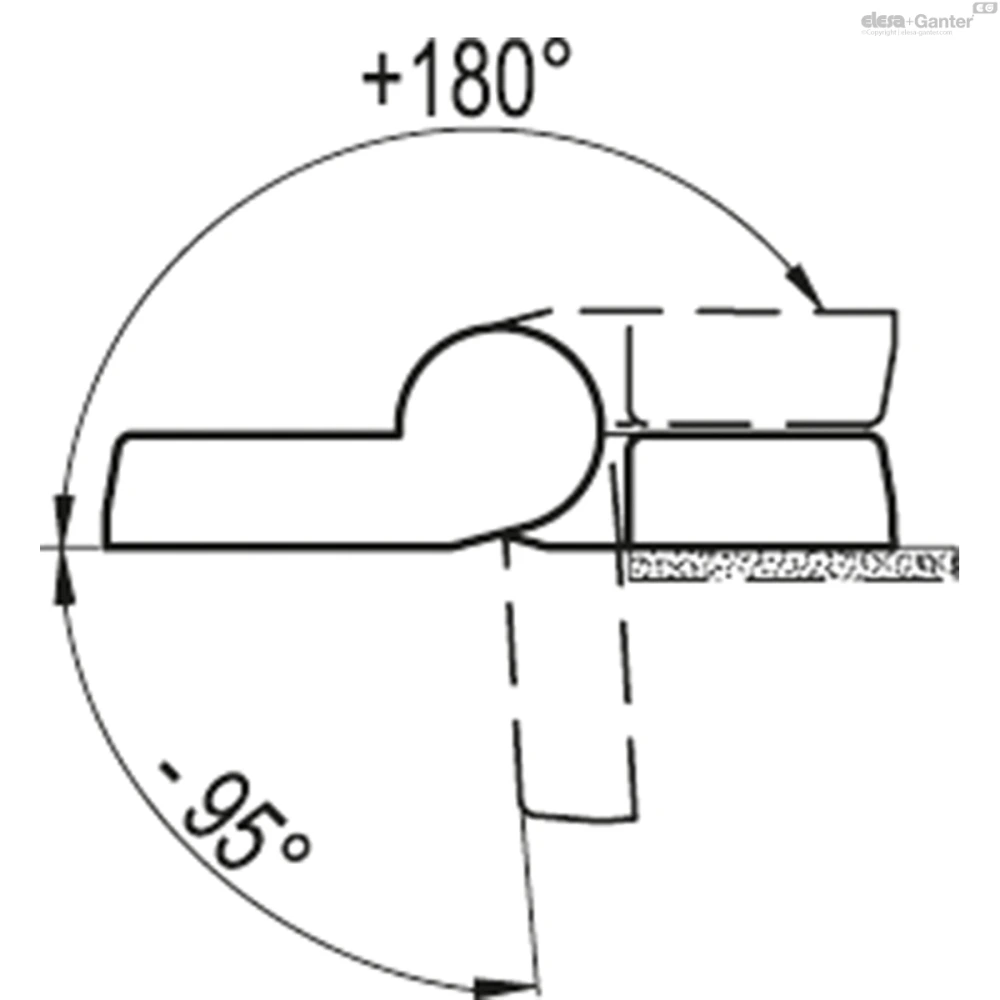

Угол поворота (приблизительное значение)
Макс. 275° (-95° и + 180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИE | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НОРМАЛЬНОЕ НАПРЯЖЕНИЕ | |||
 |  |  | ||||
| Описание | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка E90 [N] | Нагрузка на разрыв R90 [N] |
| CFJ.50-AE-V0 B-M6 | 900 | 2000 | 1200 | 2200 | 600 | 1000 |
| CFJ.50-AE-V0 p-M6x17 | 900 | 2000 | 1300 | 3200 | 700 | 1200 |
