Серия CFE.
CFE-B-p
Петли
Технополимер
Втулки с резьбовым отверстием и резьбовыми шпильками
Исполнения серии CFE.
Изображения

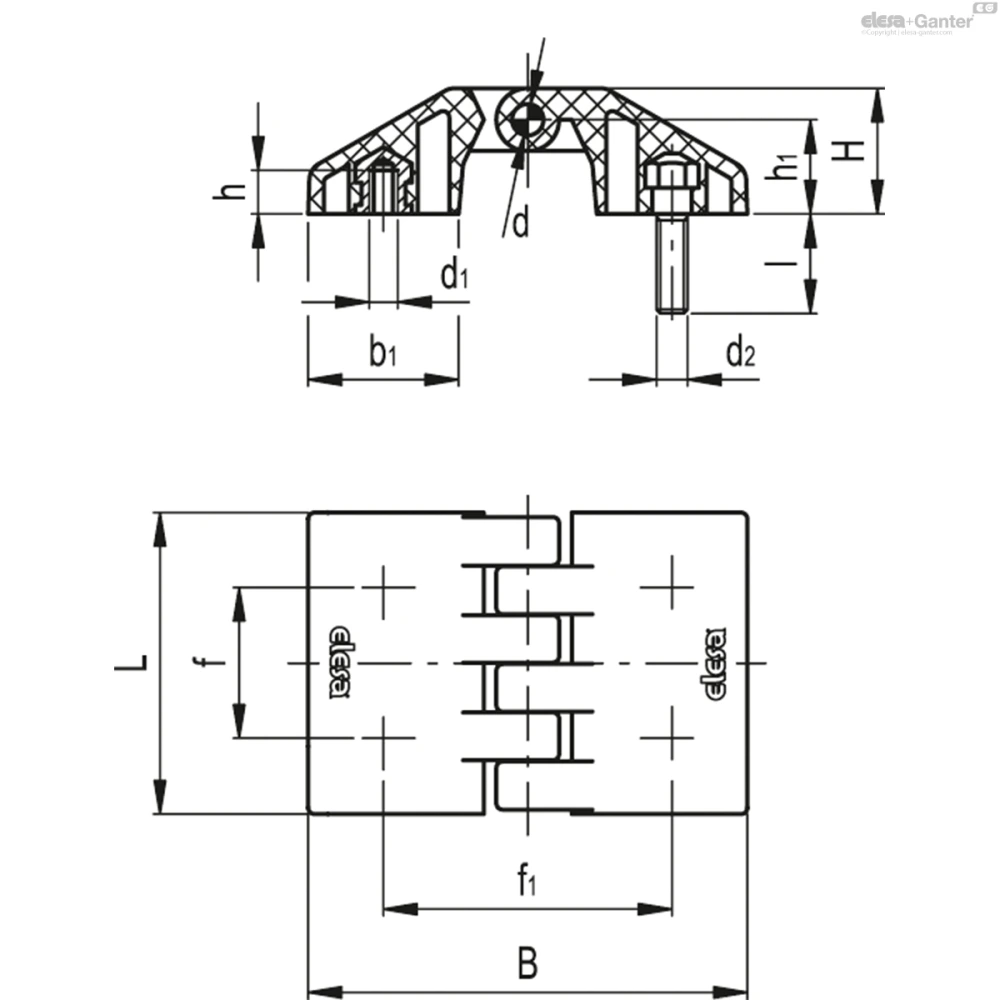

Схемы
CFE-B-p
Таблица моделей — Петли
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 423141 | CFE.30 B-M3-p-M3x13 | 30.5 | 45.5 | M3 | 4 | M3 | 13 | 15 | 30 | 12.5 | 9.5 | 15 | 2.5 | 1 | 1 | 13 | |
| 423241 | CFE.40 B-M4-p-M4x18 | 40.5 | 59 | M4 | 5.5 | M4 | 18 | 20 | 40.4 | 16.5 | 12.5 | 20 | 4 | 4 | 2 | 30 | |
| 423341 | CFE.48 B-M5-p-M5x17 | 48.5 | 70 | M5 | 6.5 | M5 | 17 | 24 | 46 | 20 | 15 | 24 | 5 | 5 | 5 | 51 | |
| 423441 | CFE.66 B-M6-p-M6x16 | 66 | 97 | M6 | 10 | M6 | 16 | 33 | 63.7 | 27.5 | 21 | 33 | 6 | 5 | 5 | 127 |
Основные характеристики
Материал
Высокоэластичный технополимер на основе полиамида (PA), чёрный цвет, матовая поверхность.
Вращающийся штифт
Нержавеющая сталь AISI 303.
Стандартные исполнения
- CFE-B: латунные никелированные втулки с резьбовым отверстием.
- CFE-p: латунные никелированные резьбовые шпильки.
- CFE-CH: сквозные отверстия для винтов с цилиндрической головкой.
- CFD-p-B: латуннные никелированные втулки с резьбовым отверстием и латунные никелировнные резьбовые шпильки.
- CFE-B-CH: латунные никелированные втулки с резьбовым отверстием и сквозные отверстия для винтов с цилиндрической головкой.
- CFE-p-CH: латунные никелированные резьбовые шпильки и сквозные отверстия для винтов с цилиндрической головкой.
Общая информация
Области применения

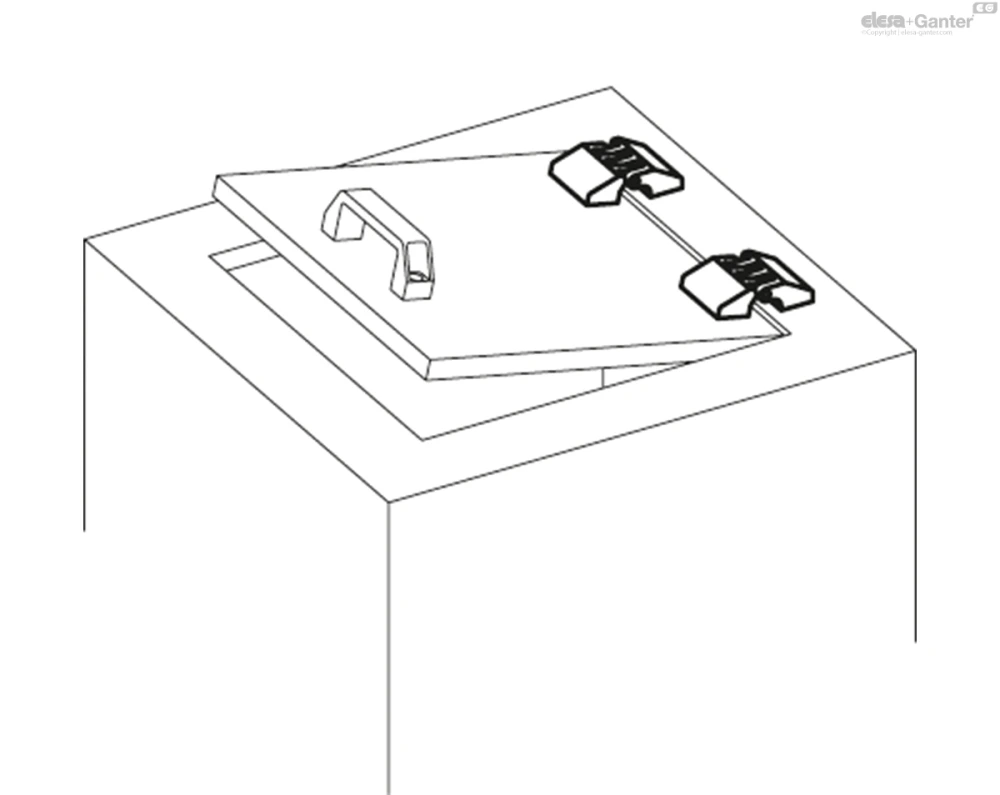

В частности, данная петля была разработана для оборудованных уплотнителями дверей.

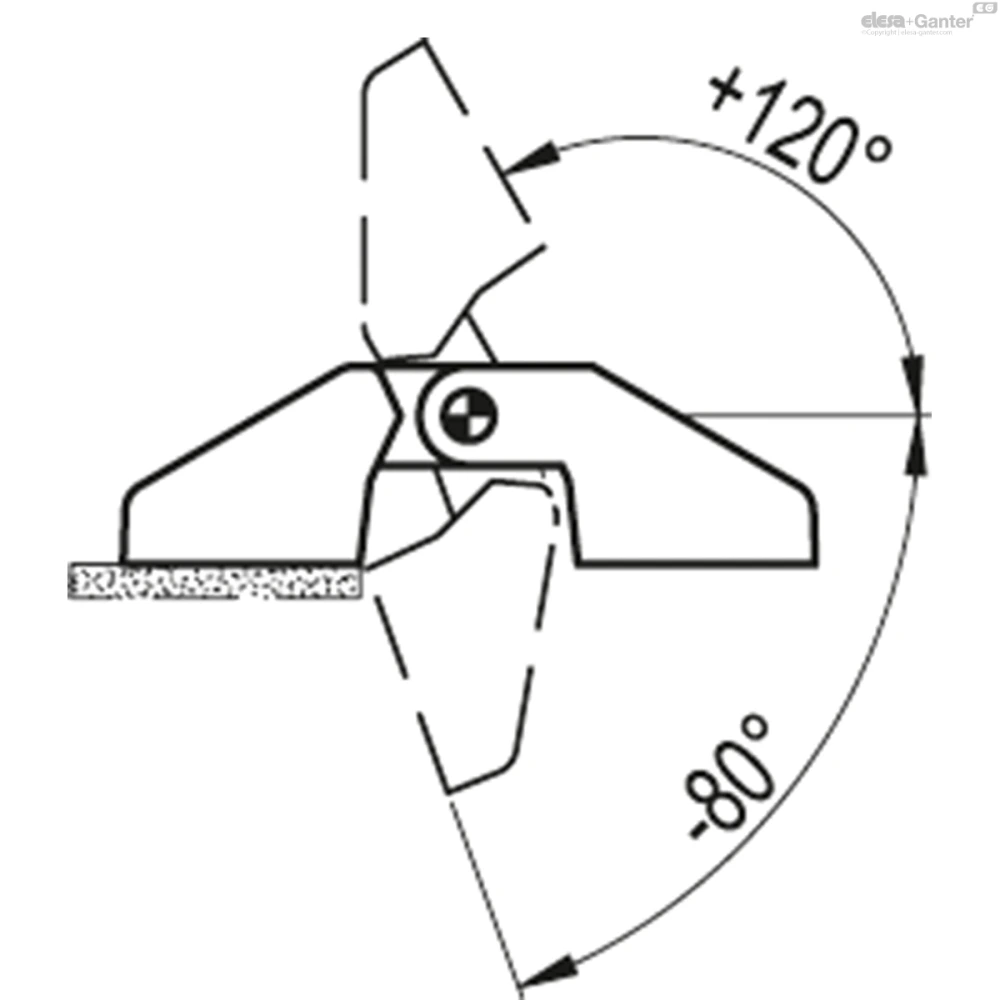

Угол поворота (приблизительное значение)
Макс. 200° (-80° и + 120°, где 0° – это условие, при котором две взаимно соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° | |||
 |  |  | ||||
| Описание | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка E90 [N] | Нагрузка на разрыв R90 [N] |
| CFE.30 B-M3 | 50 | 660 | 140 | 1040 | 50 | 310 |
| CFE.30 p-M3x13 | 40 | 460 | 110 | 1040 | 60 | 560 |
| CFE.30 CH-3 | 50 | 640 | 120 | 980 | 20 | 300 |
| CFE.30 B-M3-p-M3x13 | 40 | 460 | 110 | 1040 | 50 | 310 |
| CFE.30 B-M3-CH-3 | 50 | 640 | 120 | 980 | 20 | 300 |
| CFE.30 p-M3x13-CH-3 | 40 | 460 | 110 | 980 | 20 | 300 |
| CFE.40 B-M4 | 90 | 1110 | 230 | 1920 | 60 | 590 |
| CFE.40 p-M4x18 | 90 | 1110 | 300 | 2440 | 60 | 590 |
| CFE.40 CH-4 | 150 | 1580 | 370 | 2460 | 80 | 1210 |
| CFE.40 B-M4-p-M4x18 | 90 | 1110 | 230 | 1920 | 60 | 590 |
| CFE.40 B-M4-CH-4 | 90 | 1110 | 230 | 1920 | 60 | 590 |
| CFE.40 p-M4x18-CH-4 | 90 | 1110 | 300 | 2440 | 60 | 590 |
| CFE.48 B-M5 | 160 | 1260 | 440 | 2890 | 190 | 1290 |
| CFE.48 p-M5x17 | 190 | 1900 | 310 | 2870 | 160 | 1190 |
| CFE.48 CH-5 | 300 | 2160 | 410 | 2850 | 150 | 1440 |
| CFE.48 B-M5-p-M5x17 | 160 | 1260 | 310 | 2870 | 160 | 1190 |
| CFE.48 B-M5-CH-5 | 160 | 1260 | 410 | 2850 | 150 | 1290 |
| CFE.48 p-M5x17-CH-5 | 190 | 1900 | 310 | 2850 | 150 | 1190 |
| CFE.66 B-M6 | 530 | 4160 | 500 | 2480 | 310 | 2250 |
| CFE.66 p-M6x16 | 240 | 2670 | 700 | 3490 | 270 | 1830 |
| CFE.66 CH-6 | 440 | 3160 | 690 | 3450 | 260 | 2920 |
| CFE.66 B-M6-p-M6x16 | 240 | 2670 | 500 | 2480 | 270 | 1830 |
| CFE.66 B-M6-CH-6 | 440 | 3160 | 500 | 2480 | 260 | 2250 |
| CFE.66 p-M6x16-CH-6 | 240 | 2670 | 690 | 3450 | 260 | 1830 |
