Серия CFDA

CFDA

Петли для узких дверных проемов

СУПЕР-технополимер

Таблица (PDF)

CFDA

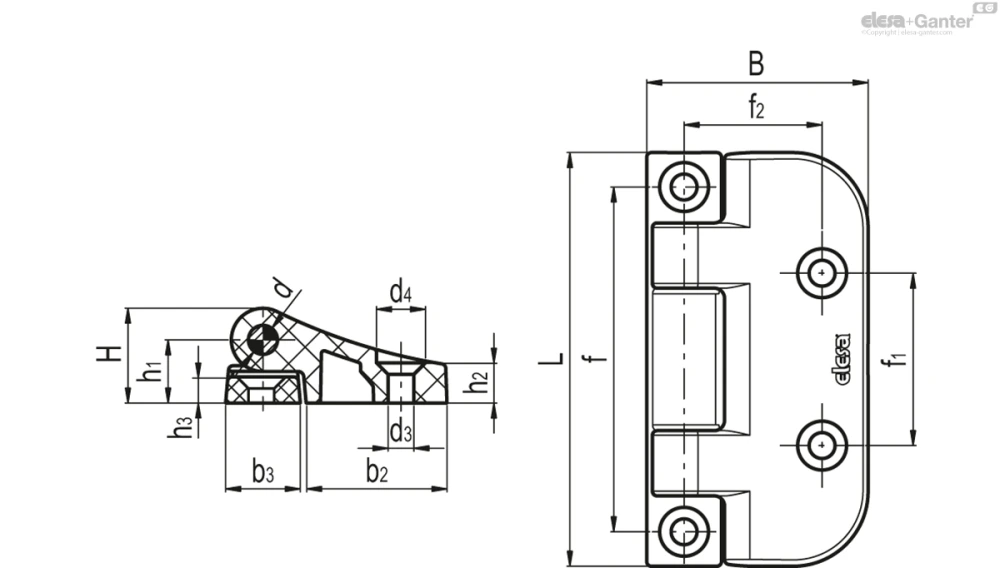

Таблица моделей — Петли для узких дверных проемов

Артикул	Описание	L	A	f±0.25	f₁ ±0.25	f₂ ±0.25	H	h₁	h₂	h₃	b₂	b₃	d	d₃	d₄	C#[Nm]	Вес (г)	В корзину
423081	CFDA.72 SH-4	72	38.5	60	30	24	16.5	11	7	6.5	24.5	13	5	4.5	8.5	3	40
423091	CFDA.100 SH-5	100	46.5	84	40	30	19.5	13	8	7.5	30.5	15	6	5.5	10.5	4	78

СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.

Нержавеющая сталь AISI 303

Сквозные отверстия для винтов с потайной головкой.

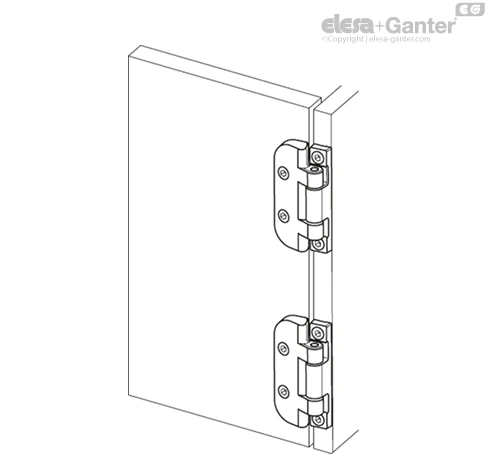

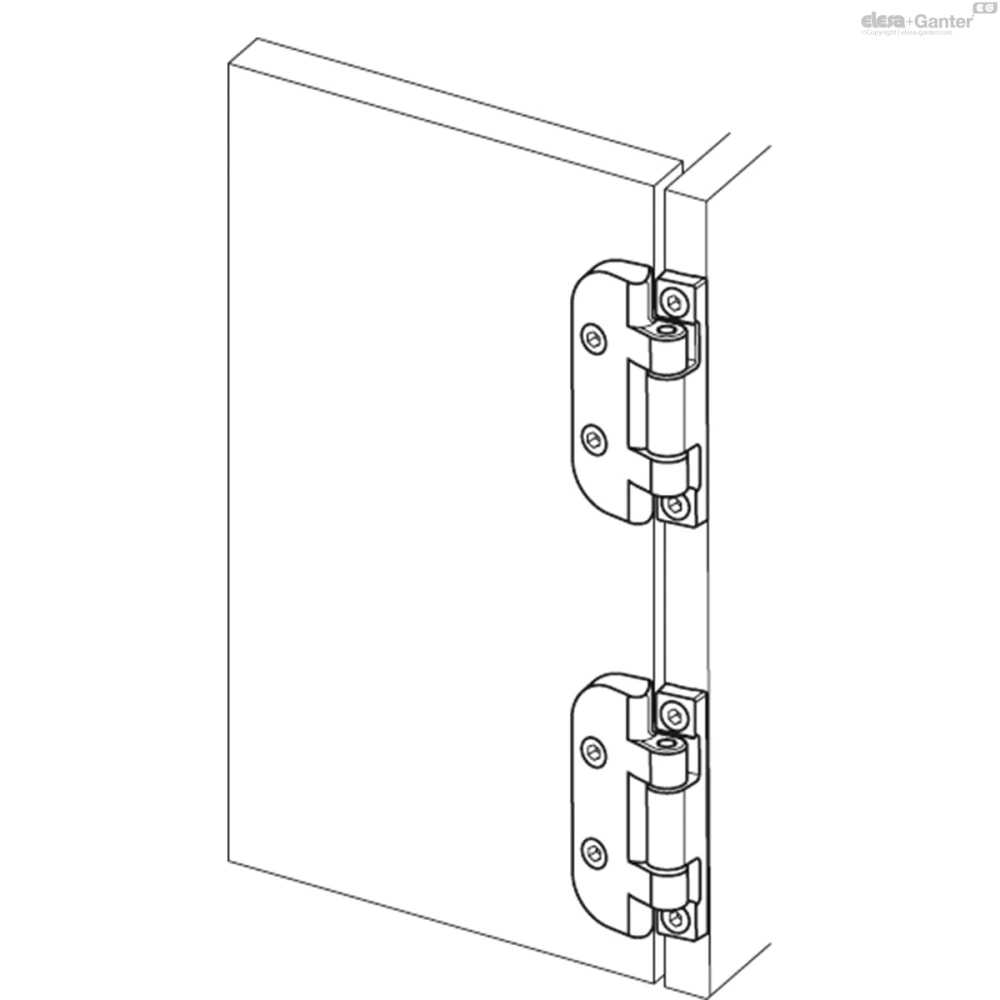

Петля состоит из двух элементов разного размера (один широкий, а второй узкий) для использования, например, в сооружениях с узкими дверными проемами.

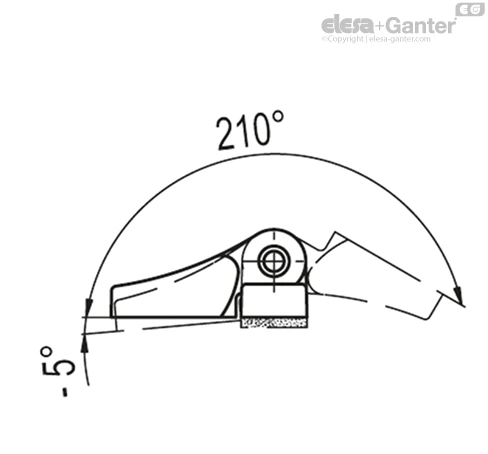

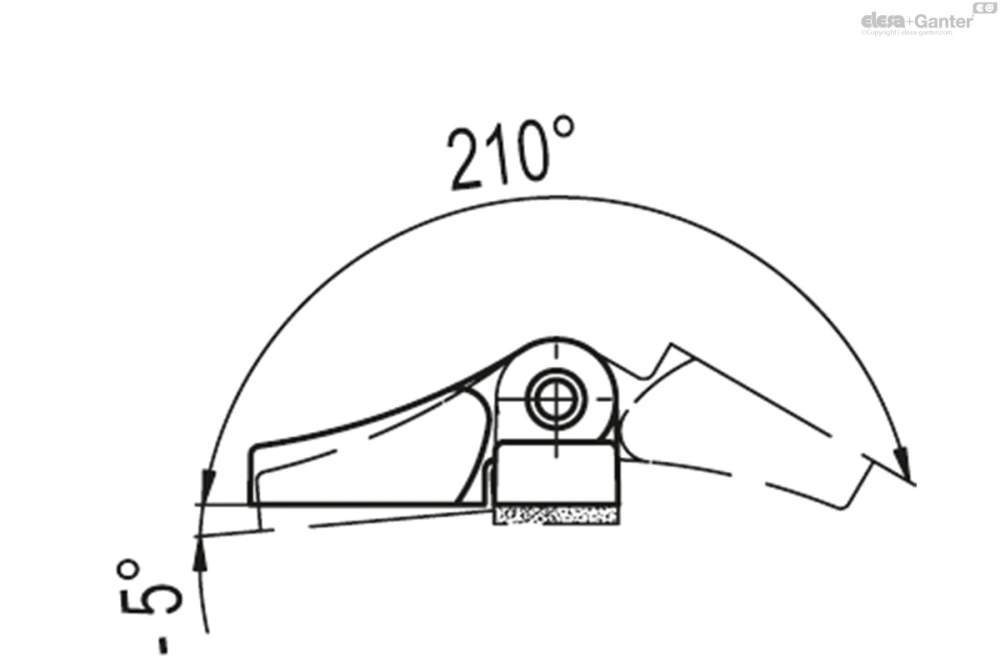

Макс. 215° (-5° и + 210°, где 0° - это условие, при котором две соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFDA.72 SH-4	200	2900	400	1400	400	1600
CFDA.100 SH-5	400	3200	400	1800	800	1800
