Серия CFAM-O-NC
422483
CFAM.67-CH-6-O-NC-300
Петли с амортизатором
для мягкого открытия и закрытия, технополимер
Цена и наличие — по запросу: корзина формирует заявку.
Изображения
Схемы
422483
Технические характеристики — Петли с амортизатором
- L
- 67
- A
- 55
- d1
- 6.5
- d2
- 10
- f
- 48
- f1
- 38
- H
- 24
- h1
- 12.5
- h2
- 12.5
- h3
- 6.3
- b1
- 15
- C#[Nm]
- 4
- Weight (in g)
- 60
- Вес (г)
- 60
Основные характеристики
Материал
Корпус из технополимера на основе полиамида (PA), армированного стекловолокном, чёрный цвет, матовая отделка.
Амортизатор
Основа из силиконового масла
Стандартные исполнения
Сквозные отверстия для винтов с цилиндрической головкой M6.
- CFAM-O-NC: для областей применения с горизонтальной осью, мягкий возврат при закрывании.
- CFAM-O-NO: для областей применения с горизонтальной осью, мягкий возврат при открывании.
- CFAM-V-NC: для областей применения с вертикальной осью, мягкий возврат при закрывании.
- CFAM-V-NO: для областей применения с вертикальной осью, мягкий возврат при открывании.
Индекс для указания значения момента амортизатора:
- 080: финальный демпфирующий момент 0,8 Н·м.
- 300: финальный демпфирующий момент 3,0 Н·м.
Общая информация
Угол поворота (приблизительное значение)
Макс. 110° (0° и +110°, где 0° – это условие, при котором соединяемые поверхности находятся на одной плоскости).
Петля может также обеспечивать дополнительные -5° для компенсации каких-либо смещений рам.
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Угол демпфирования

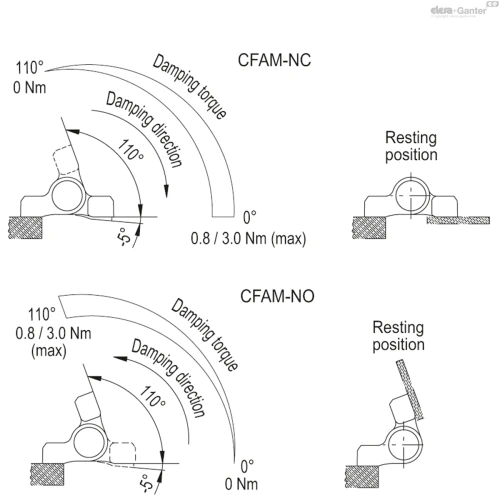

Демпфирование происходит только в одном направлении в зависимости от выбранного исполнения (NO или NC), как указано на чертежах.
Позволяет петле свободное закрывание и открывание без применения силы.
Свойства и характеристики
Петля CFAM используется для смягчения повторного закрывания или повторного открывания дверей с вертикальной осью (CFAM-V) или петель с горизонтальной осью (CFAM-O) посредством амортизатора.
Демпфирующий момент варьируется поступательно по мере вращения петли от минимального до максимального значения, как указано на чертеже.
В ходе специальных испытаний на усталостную нагрузку демпфер выдержал более 20 000 / 30 000 циклов при сохранении номинального значения демпфирующего момента.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИE | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | Напряжение под углом в 90° |
 |  |  | |
| Описание | Макс. допустимая статическая нагрузка Sa [N] | Макс. допустимая статическая нагрузка Sr [N] | Макс. допустимая статическая нагрузка S90 [N] |
| CFAM. | 2100 | 2400 | 2400 |
Максимальная статическая нагрузка - это значение, превышение которого приведет к поломке материала, таким образом, нанеся ущерб функциональности петли. Очевидно, что к этому значению должен быть применен подходящий коэффициент в зависимости от важности и уровня безопасности определенного вида применения.
Руководство по выбору
На основании момента, генерируемого массой двери или петли с возвратной пружиной, предлагается конфигурация петель, позволяющая двери мягкое закрывание через примерно 5 секунд.
Данные значения являются ориентировочными и предназначены для руководства по предварительному определению габаритов.
Рекомендуется проверить теоретические значения путём практических эксплуатационных испытаний на целевом месте и в целевой области применения.
Рекомендуется использовать петлю CFAM-V в сочетании с петлями для автоматического возврата CFMR.
Таким образом достигается идеальное соединение для автоматического и мягкого закрывания люка.
| Петли, подлежащие использованию для конфигурации с горизонтальной осью (CFAM-O) | ||
| Крутящий момент Cmax | A | B |
| 0.8 Nm | CFAM-O-080 | CFMR-NS |
| 2 Nm | CFAM-O-080 | CFAM-O-080 |
| 2.5 Nm | CFAM-O-300 | CFMR-NS |
| 4 Nm | CFAM-O-080 | CFAM-O-300 |
| 5.5 Nm | CFAM-O-300 | CFAM-O-300 |
| Петли, подлежащие пользованию для конфигурации с вертикальной осью (CFAM-V) | |||
| Крутящий момент Cmax | A | B | C |
| 0 ÷ 6 Nm | CFMR-100 | CFAM-V-080 | CFMR-100 |
Cmax максимальный крутящий момент создаваемый дверью (Cmax [Nm] = Pmax [N] x b [m]).
ПРИМЕЧАНИЕ: рычаг b зависит от центра тяжести и от соосности петель.
