Серия BT.

BT-p

Ручки с рифлением

Технополимер

Резьбовая шпилька из оцинкованной стали

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии BT.

BT-B

BT-B

Ручки с рифлением

Технополимер
BT-FP

BT-FP

Ручки с рифлением

Технополимер
BT-SST

BT-SST

Ручки с рифлением

Технополимер
BT-SST-FP

BT-SST-FP

Ручки с рифлением

Технополимер
BT-SST-p

BT-SST-p

Ручки с рифлением

Технополимер
BT-p

BT-p

Ручки с рифлением

Технополимер

Изображения

BT-p — Ручки с рифлением

Схемы

Схема BT-p

BT-p

Таблица моделей — Ручки с рифлением

Артикул Описание
В корзину
6301 BT.12 p-M2x6 12 M2 11.5 9.5 6 6 4 5
6303 BT.12 p-M2x14 12 M2 11.5 9.5 6 14 4 8
6305 BT.12 p-M2,5x6 12 M2.5 11.5 9.5 6 6 4 7
6307 BT.12 p-M2,5x14 12 M2.5 11.5 9.5 6 14 4 10
6337 BT.12 p-M3x6 12 M3 11.5 9.5 6 6 4 5
6338 BT.12 p-M3x10 12 M3 11.5 9.5 6 10 4 5
6339 BT.12 p-M3x16 12 M3 11.5 9.5 6 16 4 4
6340 BT.12 p-M4x6 12 M4 11.5 9.5 6 6 4 3
6341 BT.12 p-M4x10 12 M4 11.5 9.5 6 10 4 4
6342 BT.12 p-M4x16 12 M4 11.5 9.5 6 16 4 4
6343 BT.12 p-M5x10 12 M5 11.5 9.5 6 10 4 4
6344 BT.12 p-M5x16 12 M5 11.5 9.5 6 16 4 6
6347 BT.16 p-M3x6 16 M3 13 11 9 6 5 5
6348 BT.16 p-M3x10 16 M3 13 11 9 10 5 5
6349 BT.16 p-M3x16 16 M3 13 11 9 16 5 5
6350 BT.16 p-M4x6 16 M4 13 11 9 6 5 5
6351 BT.16 p-M4x10 16 M4 13 11 9 10 5 4
6356 BT.16 p-M4x16 16 M4 13 11 9 16 5 5
6361 BT.16 p-M4x20 16 M4 13 11 9 20 5 5
6366 BT.16 p-M4x30 16 M4 13 11 9 30 5 4
6371 BT.16 p-M5x10 16 M5 13 11 9 10 5 5
6376 BT.16 p-M5x16 16 M5 13 11 9 16 5 6
6378 BT.16 p-M5x25 16 M5 13 11 9 25 5 6
6541 BT.20 p-M5x10 20 M5 15 11.5 11 10 6 6
6546 BT.20 p-M5x16 20 M5 15 11.5 11 16 6 7
6548 BT.20 p-M5x20 20 M5 15 11.5 11 20 6 8
6551 BT.20 p-M5x25 20 M5 15 11.5 11 25 6 8
6554 BT.20 p-M5x40 20 M5 15 11.5 11 40 6 10
6571 BT.20 p-M6x10 20 M6 15 11.5 11 10 6 8
6576 BT.20 p-M6x16 20 M6 15 11.5 11 16 6 9
6578 BT.20 p-M6x20 20 M6 15 11.5 11 20 6 8
6581 BT.20 p-M6x25 20 M6 15 11.5 11 25 6 10
6586 BT.20 p-M6x30 20 M6 15 11.5 11 30 6 10
6591 BT.20 p-M6x40 20 M6 15 11.5 11 40 6 12
6638 BT.25 p-M6x10 26 M6 19 16 15 10 8 11
6641 BT.25 p-M6x16 26 M6 19 16 15 16 8 12
6643 BT.25 p-M6x20 26 M6 19 16 15 20 8 13
6646 BT.25 p-M6x25 26 M6 19 16 15 25 8 14
6647 BT.25 p-M6x30 26 M6 19 16 15 30 8 15
6649 BT.25 p-M6x50 26 M6 19 16 15 50 8 21
6661 BT.25 p-M8x16 26 M8 19 16 15 16 8 17
6666 BT.25 p-M8x25 26 M8 19 16 15 25 8 18
6743 BT.32 p-M6x16 32 M6 22 17 21 16 9 18
6744 BT.32 p-M6x20 32 M6 22 17 21 20 9 18
6746 BT.32 p-M6x30 32 M6 22 17 21 30 9 18
6753 BT.32 p-M8x16 32 M8 22 17 21 16 9 18
6754 BT.32 p-M8x20 32 M8 22 17 21 20 9 20
6755 BT.32 p-M8x25 32 M8 22 17 21 25 9 21
6756 BT.32 p-M8x30 32 M8 22 17 21 30 9 22
6758 BT.32 p-M8x40 32 M8 22 17 21 40 9 26
6763 BT.32 p-M10x20 32 M10 22 17 21 20 9 26
6764 BT.32 p-M10x25 32 M10 22 17 21 25 9 25
6765 BT.32 p-M10x30 32 M10 22 17 21 30 9 30
6768 BT.32 p-M10x40 32 M10 22 17 21 40 9 35
6833 BT.40 p-M10x30 40 M10 27 19 25 30 13 40
6883 BT.50 p-M10x30 50 M10 28.5 22 31 30 13.5 45
6881 BT.50 p-M10x40 50 M10 28.5 22 31 40 13.5 45
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), чёрный цвет, матовая отделка.

Стандартное исполнение

  • BT-B:: латунная втулка с глухим резьбовым отверстием.
  • BT-SST: втулка из нержавеющей стали AISI 303 с глухим резьбовым отверстием.
  • BT-FP: втулка из латуни со сквозным резьбовым отверстием.
  • BT-SST-FP: втулка из нержавеющей стали AISI 303 со сквозным резьбовым отверстием.
  • BT-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
  • BT-SST-p: шпилька из нержавеющей стали AISI 303, плоский торец с фаской по стандарту UNI 947: ISO 4753 (см. Технические данные).

Вопрос о продукции

Спросите о серии BT-p — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

B.193-B — Ручки с накаткой

B.193-B

Ручки с накаткой

Дюропласт

Латунная втулка, резьбовое глухое отверстие
B.193-FP — Ручки с накаткой

B.193-FP

Ручки с накаткой

Дюропласт

Латунная втулка, сквозное резьбовое отверстие
B.193-SST — Ручки с накаткой

B.193-SST

Ручки с накаткой

Дюропласт

Втулка из нержавеющей стали, глухое резьбовое отверстие
B.193-SST-p — Ручки с накаткой

B.193-SST-p

Ручки с накаткой

Дюропласт

Резьбовой стержень из нержавеющей стали
B.193-p — Ручки с накаткой

B.193-p

Ручки с накаткой

Дюропласт

Резьбовая шпилька из оцинкованной стали
B.220 — Поворотные ручки с насечкой

B.220

Поворотные ручки с насечкой

Дюропласт

Поворотные ручки с насечкой
B.259-B — Ручки с накаткой

B.259-B

Ручки с накаткой

Дюропласт

Латунная втулка, резьбовое отверстие
B.259-CLEAN — Ручки с накаткой

B.259-CLEAN

Ручки с накаткой

Дюропласт, легкоочищаемые

Ручки с накаткой

Артикул модели

BT-p — Ручки с рифлением

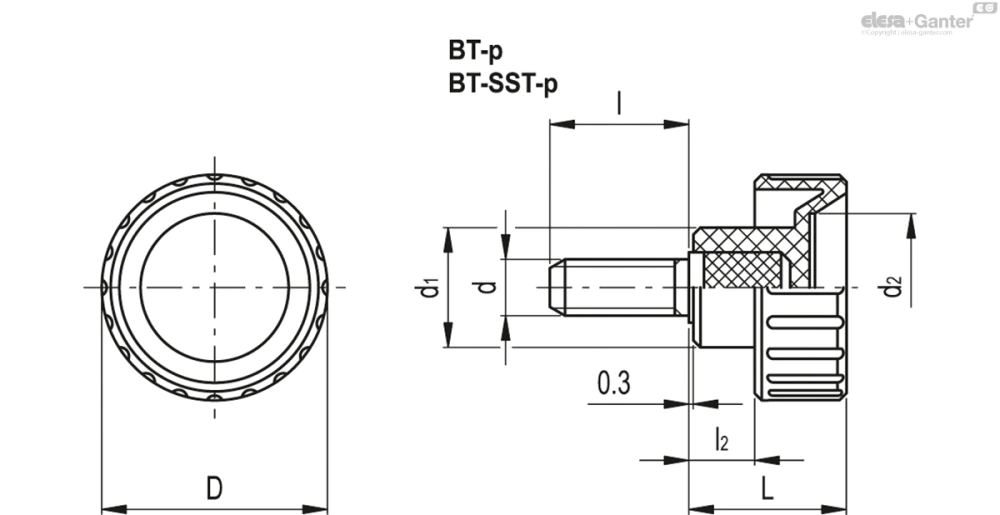

Чертёж BT-p
