Серия BT-ESD

BT-FP-ESD

Ручки с рифлением

ESD антистатический электропроводящий технополимер

Латунная втулка, сквозное резьбовое отверстие

Таблица (PDF)

Исполнения серии BT-ESD

BT-B-ESD

Ручки с рифлением

ESD антистатический электропроводящий технополимер

BT-FP-ESD

Ручки с рифлением

ESD антистатический электропроводящий технополимер

BT-p-ESD

Ручки с рифлением

ESD антистатический электропроводящий технополимер

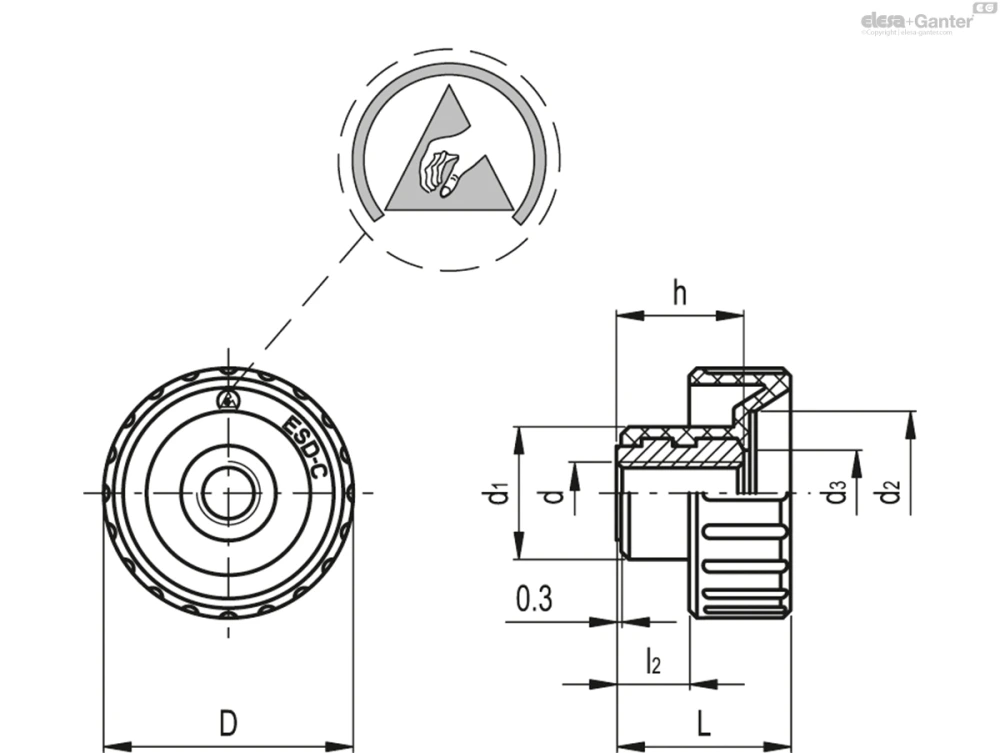

BT-FP-ESD

Таблица моделей — Ручки с рифлением

Артикул	Описание	D	d_6H	L	d₁	d₂	d₃	l₂	h	Вес (г)
154132	BT.16 FP-M5-ESD-C	16	M5	13	11	9	6	5	10	4
154232	BT.20 FP-M6-ESD-C	20	M6	15	11.5	11	7	6	12	5
154332	BT.25 FP-M8-ESD-C	26	M8	19	16	15	9	8	14	9
154432	BT.32 FP-M10-ESD-C	32	M10	22	17	21	11	9	16	14

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Специальный электропроводящий технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая поверхность. Удельное поверхностное сопротивление 10³ Ом (методика испытаний ASTM D257), удельное объемное сопротивление 10³ Ом·см (методика испытаний ASTM D257).

Стандартные исполнения

BT-B: втулка из латуни с глухим резьбовым отверстием.
BT-FP: втулка из латуни со сквозным резьбовым отверстием.
BT-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Специальный электропроводящий технополимер (ESD-C) предотвращает накопление электростатического заряда. Ручки BT-ESD предназначены для установки на чувствительное оборудование в зонах, защищенных от накопления электростатического заряда, где компоненты, чувствительные к электростатическим разрядам, должны обрабатываться с минимальным риском повреждения. Нестираемая печатная метка (ESD-C) на поверхности ручки обозначает характеристику электропроводности изделия в соответствии со стандартами EN 100015/1 и IEC 61340-5-1.
