Серия VVK

VVK-T-S

Круглые плоские вакуумные присоски

Диаметр 80 мм, с опорой или без опоры, каучук

Силиконовый каучук, с опорой

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии VVK

VVK-A

VVK-A

Круглые плоские вакуумные присоски

Диаметр 80 мм, с опорой или без опоры, каучук
VVK-N

VVK-N

Круглые плоские вакуумные присоски

Диаметр 80 мм, с опорой или без опоры, каучук
VVK-S

VVK-S

Круглые плоские вакуумные присоски

Диаметр 80 мм, с опорой или без опоры, каучук
VVK-T-A

VVK-T-A

Круглые плоские вакуумные присоски

Диаметр 80 мм, с опорой или без опоры, каучук
VVK-T-N

VVK-T-N

Круглые плоские вакуумные присоски

Диаметр 80 мм, с опорой или без опоры, каучук
VVK-T-S

VVK-T-S

Круглые плоские вакуумные присоски

Диаметр 80 мм, с опорой или без опоры, каучук

Изображения

VVK-T-S — Круглые плоские вакуумные присоски

Схемы

Схема VVK-T-S

VVK-T-S

Таблица моделей — Круглые плоские вакуумные присоски

Артикул Описание d
d3 h h1 h2 F* [Kg] Объем# [cm3]
В корзину
VV.55006 VVK-80-M12-T-S 80 M12 58 20 6 10 12.6 27 71
VV.55009 VVK-80-G1/4-T-S 80 G1/4 58 20 6 10 12.6 27 67
VV.55012 VVK-80-G3/8-T-S 80 G3/8 58 20 6 10 12.6 27 67
VV.55015 VVK-80-G1/2-T-S 80 G1/2 58 20 6 10 12.6 27 67
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Вакуумная присоска из маслостойкого каучука (NBR), природного каучука (NR) или силикона (VMQ).

Опора из анодированного алюминия.

Стандартные исполнения

  • VVK-A: маслостойкий каучук, без опоры.
  • VVK-N: природный каучук, без опоры.
  • VVK-S: силиконовый каучук, без опоры.
  • VVK-T-A: маслостойкий каучук, с опорой.
  • VVK-T-N: природный каучук, с опорой.
  • VVK-T-S: силиконовый каучук, с опорой.

Общая информация

Особенности

Они имеют чрезвычайно гибкую кромку, позволяющую им адаптироваться под плоские (гладкие или шероховатые), выпуклые или впалые поверхности, даже очень тонкие.

Канавки на поверхности вакуумной присоски обеспечивают лучшее сцепление с закрепляемым изделием.

Области применения

Они используются специально в секторе керамики, в частности, для манипуляций с плитками с гладкими или рифлёными поверхностями, однако они также могут использоваться с разными поверхностями, такими как стекло, мрамор и бетон.

См. технические данные вакуумных присосок.

Вопрос о продукции

Спросите о серии VVK-T-S — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

VVA-07-S — Вакуумные мини-присоски

VVA-07-S

Вакуумные мини-присоски

Диаметр 7 мм, без опоры или с опорой, каучук

Без опоры
VVA-07-T-S — Вакуумные мини-присоски

VVA-07-T-S

Вакуумные мини-присоски

Диаметр 7 мм, без опоры или с опорой, каучук

С опорой
VVA-17-A — Плоские вакуумные присоски со стержнем

VVA-17-A

Плоские вакуумные присоски со стержнем

Диаметр 17 мм, без опоры или с опорой, каучук

Маслостойкий каучук, без опоры
VVA-17-N — Плоские вакуумные присоски со стержнем

VVA-17-N

Плоские вакуумные присоски со стержнем

Диаметр 17 мм, без опоры или с опорой, каучук

Природный каучук, без опоры
VVA-17-S — Плоские вакуумные присоски со стержнем

VVA-17-S

Плоские вакуумные присоски со стержнем

Диаметр 17 мм, без опоры или с опорой, каучук

Силиконовый каучук, без опоры
VVA-17-T-A — Плоские вакуумные присоски со стержнем

VVA-17-T-A

Плоские вакуумные присоски со стержнем

Диаметр 17 мм, без опоры или с опорой, каучук

Маслостойкий каучук, с опорой
VVA-17-T-N — Плоские вакуумные присоски со стержнем

VVA-17-T-N

Плоские вакуумные присоски со стержнем

Диаметр 17 мм, без опоры или с опорой, каучук

Силиконовый каучук, с опорой
VVA-17-T-S — Плоские вакуумные присоски со стержнем

VVA-17-T-S

Плоские вакуумные присоски со стержнем

Диаметр 17 мм, без опоры или с опорой, каучук

Природный каучук, с опорой

Артикул модели

VVK-T-S — Круглые плоские вакуумные присоски

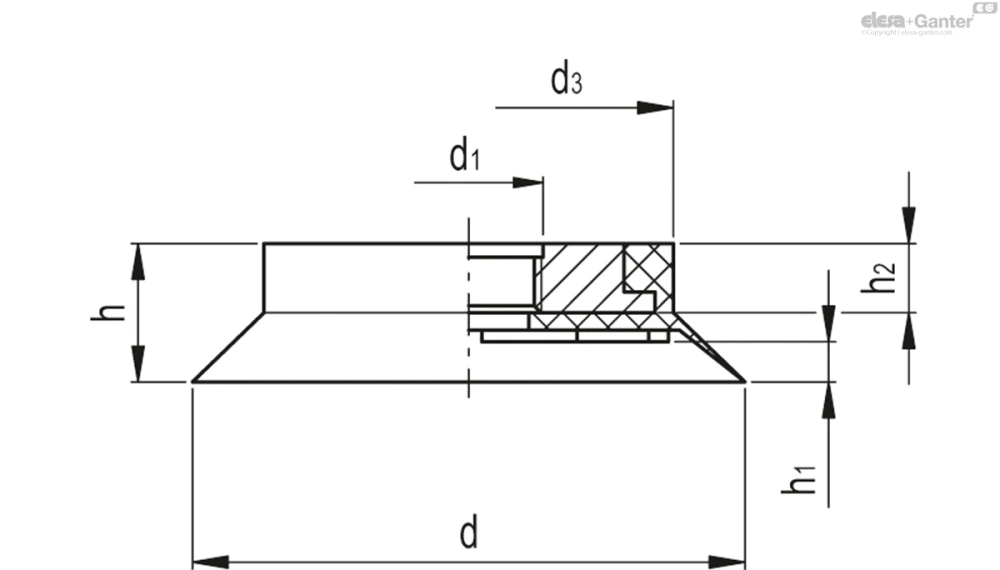

Чертёж VVK-T-S
