Серия VVI-60
VVI-60-T-S
Плоские чашевидные вакуумные присоски
Диаметр 60 мм, с опорой или без опоры, каучук
Силиконовый каучук, с опорой
Исполнения серии VVI-60
VVI-60-A
Плоские чашевидные вакуумные присоски
Диаметр 60 мм, с опорой или без опоры, каучук
VVI-60-N
Плоские чашевидные вакуумные присоски
Диаметр 60 мм, с опорой или без опоры, каучук
VVI-60-S
Плоские чашевидные вакуумные присоски
Диаметр 60 мм, с опорой или без опоры, каучук
VVI-60-T-A
Плоские чашевидные вакуумные присоски
Диаметр 60 мм, с опорой или без опоры, каучук
VVI-60-T-N
Плоские чашевидные вакуумные присоски
Диаметр 60 мм, с опорой или без опоры, каучук
VVI-60-T-S
Плоские чашевидные вакуумные присоски
Диаметр 60 мм, с опорой или без опоры, каучук
Изображения

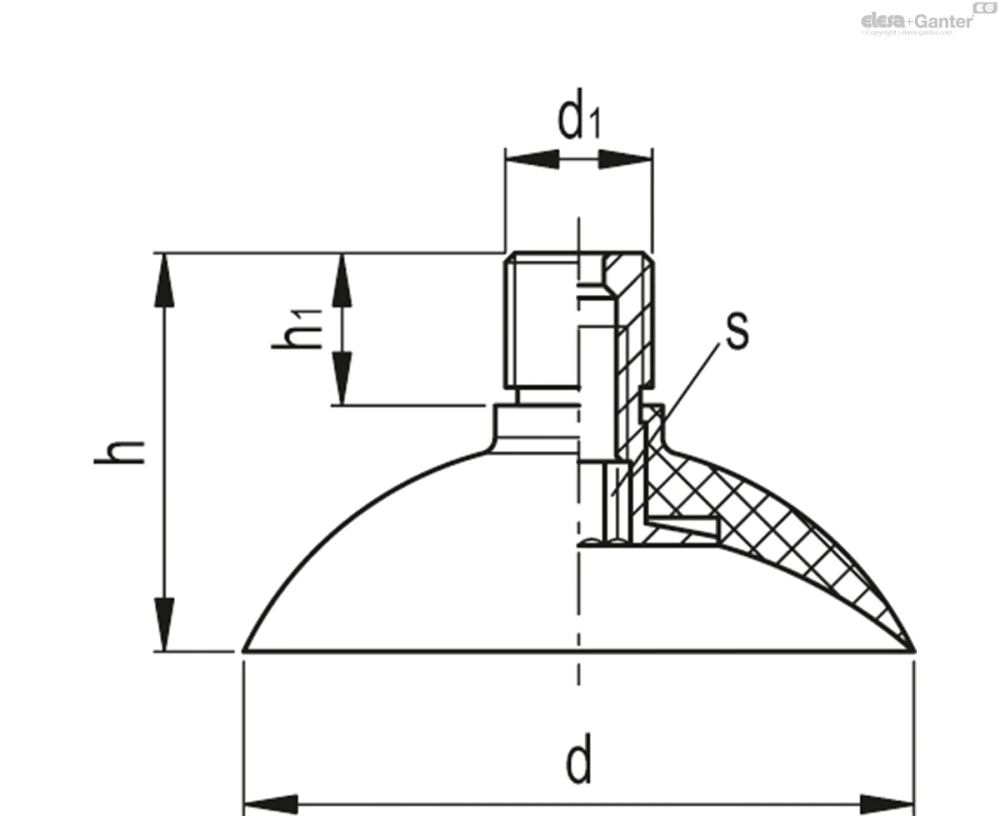

Схемы
VVI-60-T-S
Таблица моделей — Плоские чашевидные вакуумные присоски
| Артикул | Описание | d |
|
h | h1 | s | F* [Kg] | Объем# [cm3] |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| VV.53030 | VVI-60-G1/4-T-S | 60 | G1/4 | 36 | 14 | 8 | 7 | 18 | 21 | |
| VV.54024 | VVI-60-G1/8-T-S | 60 | G1/8 | 36 | 14 | 8 | 7 | 18 | 20 | |
| VV.54027 | VVI-60-M6-T-S | 60 | M6 | 36 | 14 | 8 | 7 | 18 | 19 | |
| VV.54030 | VVI-60-M8-T-S | 60 | M8 | 36 | 14 | 8 | 7 | 18 | 20 | |
| VV.54033 | VVI-60-M10-T-S | 60 | M10 | 36 | 14 | 8 | 7 | 18 | 21 |
Основные характеристики
Материал
Вакуумная присоска из маслостойкого каучука (NBR), природного каучука (NR) или силикона (VMQ).
Опора из никелированной латуни или анодированного алюминия.
Стандартные исполнения
- VVI-60-A: маслостойкий каучук, без опоры.
- VVI-60-N: природный каучук, без опоры.
- VVI-60-S: силиконовый каучук, без опоры.
- VVI-60-T-A: маслостойкий каучук, с опорой.
- VVI-60-T-N: природный каучук, с опорой.
- VVI-60-T-S: силиконовый каучук, с опорой.
Общая информация
Особенности и области применения
Вакуумные присоски с резьбовой опорой G 1/4" имеют внутри резьбовое отверстие M8 для обеспечения возможной установки стопорного винта с калиброванным отверстием.
Это позволяет уменьшить площадь присасывания вакуумной присоски, сокращая таким образом потери вакуума, которые могли бы возникнуть, если бы вакуумная присоска не обеспечивала сцепление с поверхностью изделия.
Они используются специально для манипуляций с керамическими или бетонными плитками с гладкими или рифлёными поверхностями и, как правило, для манипуляций с изделиями с совершенно иными техническими характеристиками в том, что касается размера, материалов, формы и захватных поверхностей (плоские, слегка выпуклые или впалые).
Вопрос о продукции
Спросите о серии VVI-60-T-S — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
