Серия VVI-45
VVI-45-T-A
Плоские чашевидные вакуумные присоски
Диаметр 45 мм, с опорой или без опоры, каучук
Маслостойкий каучук, с опорой
Исполнения серии VVI-45
VVI-45-A
Плоские чашевидные вакуумные присоски
Диаметр 45 мм, с опорой или без опоры, каучук
VVI-45-N
Плоские чашевидные вакуумные присоски
Диаметр 45 мм, с опорой или без опоры, каучук
VVI-45-S
Плоские чашевидные вакуумные присоски
Диаметр 45 мм, с опорой или без опоры, каучук
VVI-45-T-A
Плоские чашевидные вакуумные присоски
Диаметр 45 мм, с опорой или без опоры, каучук
VVI-45-T-N
Плоские чашевидные вакуумные присоски
Диаметр 45 мм, с опорой или без опоры, каучук
VVI-45-T-S
Плоские чашевидные вакуумные присоски
Диаметр 45 мм, с опорой или без опоры, каучук
Изображения

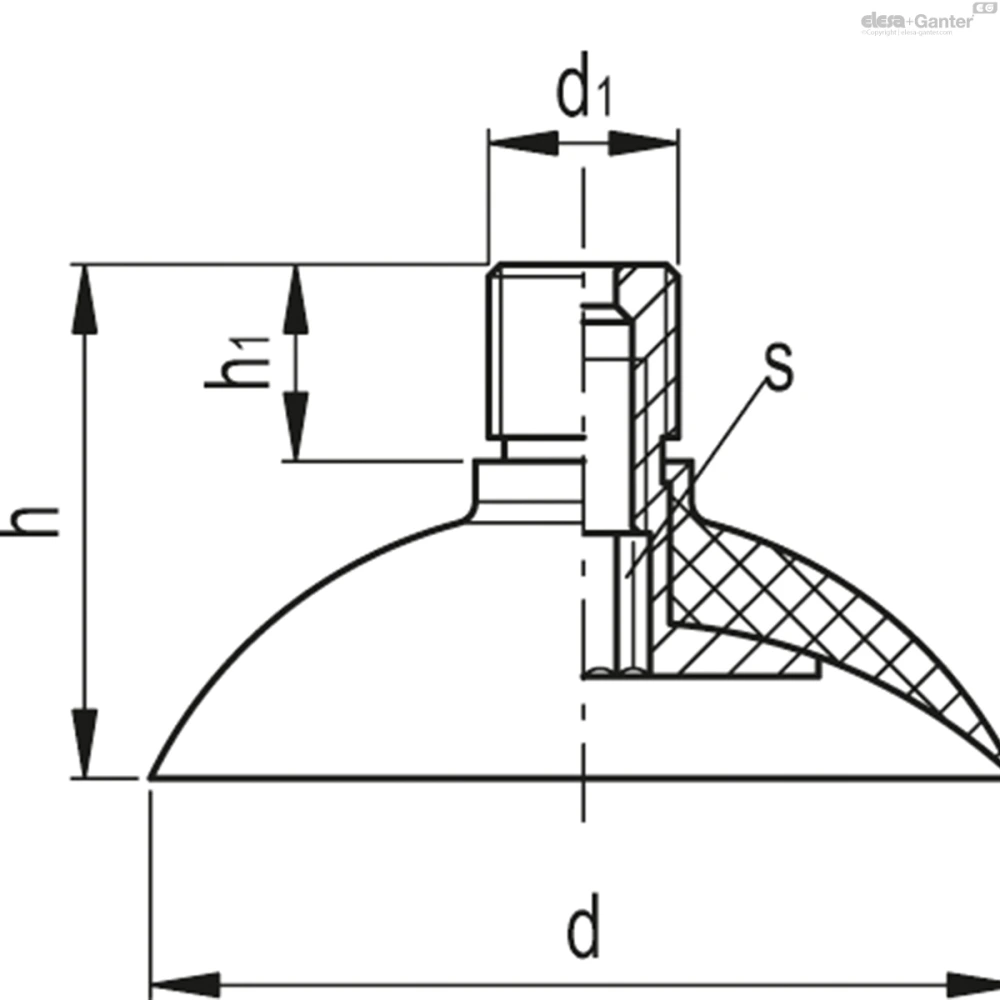

Схемы
VVI-45-T-A
Таблица моделей — Плоские чашевидные вакуумные присоски
| Артикул | Описание | d |
|
h | h1 | s | F* [Kg] | Объем# [cm3] |
|
3D | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VV.53022 | VVI-45-G1/4-T-A | 45 | G1/4 | 32 | 14 | 8 | 4 | 8 | 13 | ||
| VV.54010 | VVI-45-G1/8-T-A | 45 | G1/8 | 32 | 14 | 8 | 4 | 8 | 12 | ||
| VV.54013 | VVI-45-M6-T-A | 45 | M6 | 32 | 14 | 8 | 4 | 8 | 10 | ||
| VV.54016 | VVI-45-M8-T-A | 45 | M8 | 32 | 14 | 8 | 4 | 8 | 11 | ||
| VV.54019 | VVI-45-M10-T-A | 45 | M10 | 32 | 14 | 8 | 4 | 8 | 12 |
Основные характеристики
Материал
Вакуумная присоска из маслостойкого каучука (NBR), природного каучука (NR) или силикона (VMQ).
Опора из никелированной латуни или анодированного алюминия.
Стандартные исполнения
- VVI-45-A: маслостойкий каучук, без опоры.
- VVI-45-N: природный каучук, без опоры.
- VVI-45-S: силиконовый каучук, без опоры.
- VVI-45-T-A: маслостойкий каучук, с опорой.
- VVI-45-T-N: природный каучук, с опорой.
- VVI-45-T-S: силиконовый каучук, с опорой.
Общая информация
Особенности и области применения
Вакуумные присоски с резьбовой опорой G 1/4" имеют внутри резьбовое отверстие M8 для обеспечения возможной установки стопорного винта с калиброванным отверстием.
Это позволяет уменьшить площадь присасывания вакуумной присоски, сокращая таким образом потери вакуума, которые могли бы возникнуть, если бы вакуумная присоска не обеспечивала сцепление с поверхностью изделия.
Они используются специально для манипуляций с керамическими или бетонными плитками с гладкими или рифлёными поверхностями и, как правило, для манипуляций с изделиями с совершенно иными техническими характеристиками в том, что касается размера, материалов, формы и захватных поверхностей (плоские, слегка выпуклые или впалые).
