Серия VVI-30

VVI-30-T-S

Плоские чашевидные вакуумные присоски

Диаметр 30 мм, с опорой или без опоры, каучук

Силиконовый каучук, с опорой

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии VVI-30

VVI-30-A

VVI-30-A

Плоские чашевидные вакуумные присоски

Диаметр 30 мм, с опорой или без опоры, каучук
VVI-30-N

VVI-30-N

Плоские чашевидные вакуумные присоски

Диаметр 30 мм, с опорой или без опоры, каучук
VVI-30-S

VVI-30-S

Плоские чашевидные вакуумные присоски

Диаметр 30 мм, с опорой или без опоры, каучук
VVI-30-T-A

VVI-30-T-A

Плоские чашевидные вакуумные присоски

Диаметр 30 мм, с опорой или без опоры, каучук
VVI-30-T-N

VVI-30-T-N

Плоские чашевидные вакуумные присоски

Диаметр 30 мм, с опорой или без опоры, каучук
VVI-30-T-S

VVI-30-T-S

Плоские чашевидные вакуумные присоски

Диаметр 30 мм, с опорой или без опоры, каучук

Изображения

VVI-30-T-S — Плоские чашевидные вакуумные присоски

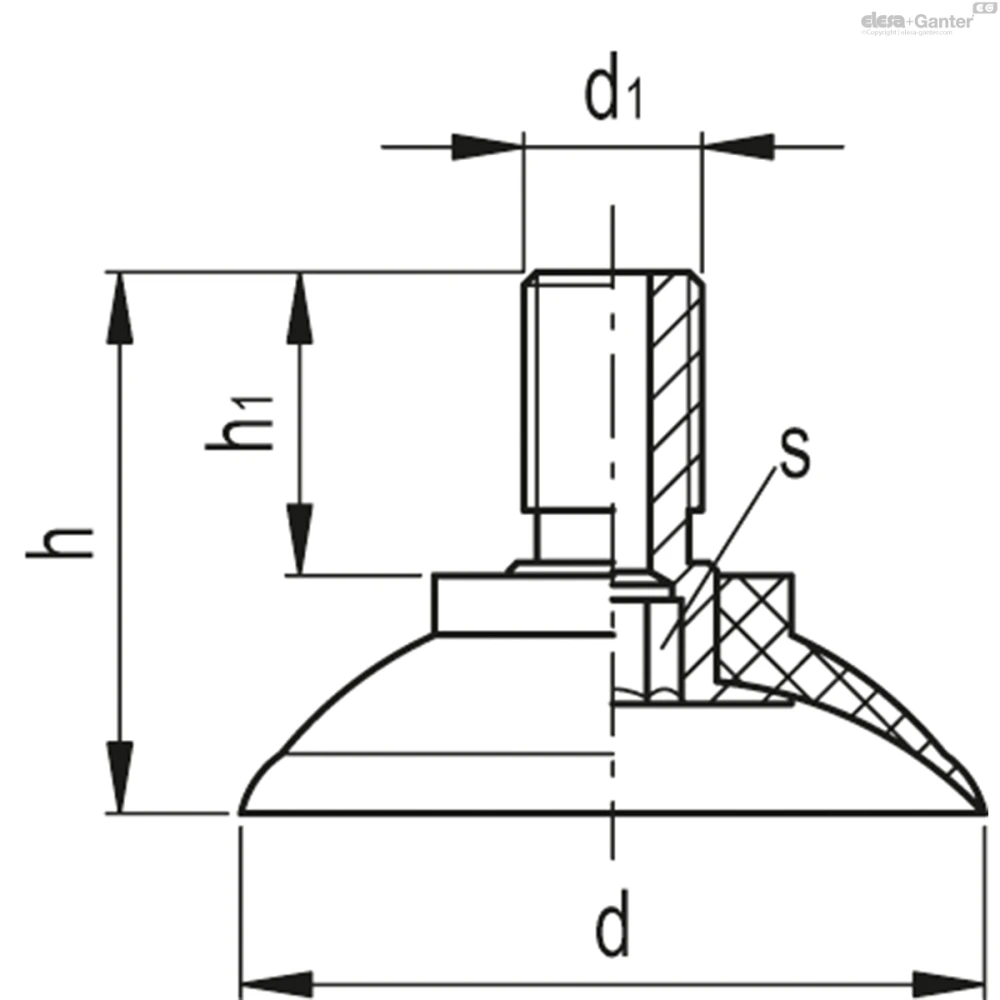

Схемы

Схема VVI-30-T-S

VVI-30-T-S

Таблица моделей — Плоские чашевидные вакуумные присоски

Артикул Описание d
h h1
F* [Kg] Объем# [cm3]
В корзину
VV.53012 VVI-30-M6-T-S 30 M6 18 10 3 1.7 1.8 5
VV.54006 VVI-30-G1/8-T-S 30 G1/8 18 10 4 1.7 1.8 8
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Вакуумная присоска из маслостойкого каучука (NBR), природного каучука (NR) или силикона (VMQ).

Опора из никелированной латуни.

Стандартные исполнения

  • VVI-30-A: маслостойкий каучук, без опоры.
  • VVI-30-N: природный каучук, без опоры.
  • VVI-30-S: силиконовый каучук, без опоры.
  • VVI-30-T-A: маслостойкий каучук, с опорой.
  • VVI-30-T-N: природный каучук, с опорой.
  • VVI-30-T-S: силиконовый каучук, с опорой.

Общая информация

Особенности и области применения

Они используются специально для манипуляций с керамическими или бетонными плитками с гладкими или рифлёными поверхностями и, как правило, для манипуляций с изделиями с совершенно иными техническими характеристиками в том, что касается размера, материалов, формы и захватных поверхностей (плоские, слегка выпуклые или впалые).

См. технические данные вакуумных присосок.
