Серия VVG

VVG-N

Овальные присоски с двойным сильфоном

С опорой, каучук

Природный каучук

Таблица (PDF)

Исполнения серии VVG

VVG-A

Овальные присоски с двойным сильфоном

С опорой, каучук

VVG-N

Овальные присоски с двойным сильфоном

С опорой, каучук

VVG-S

Овальные присоски с двойным сильфоном

С опорой, каучук

VVG-N

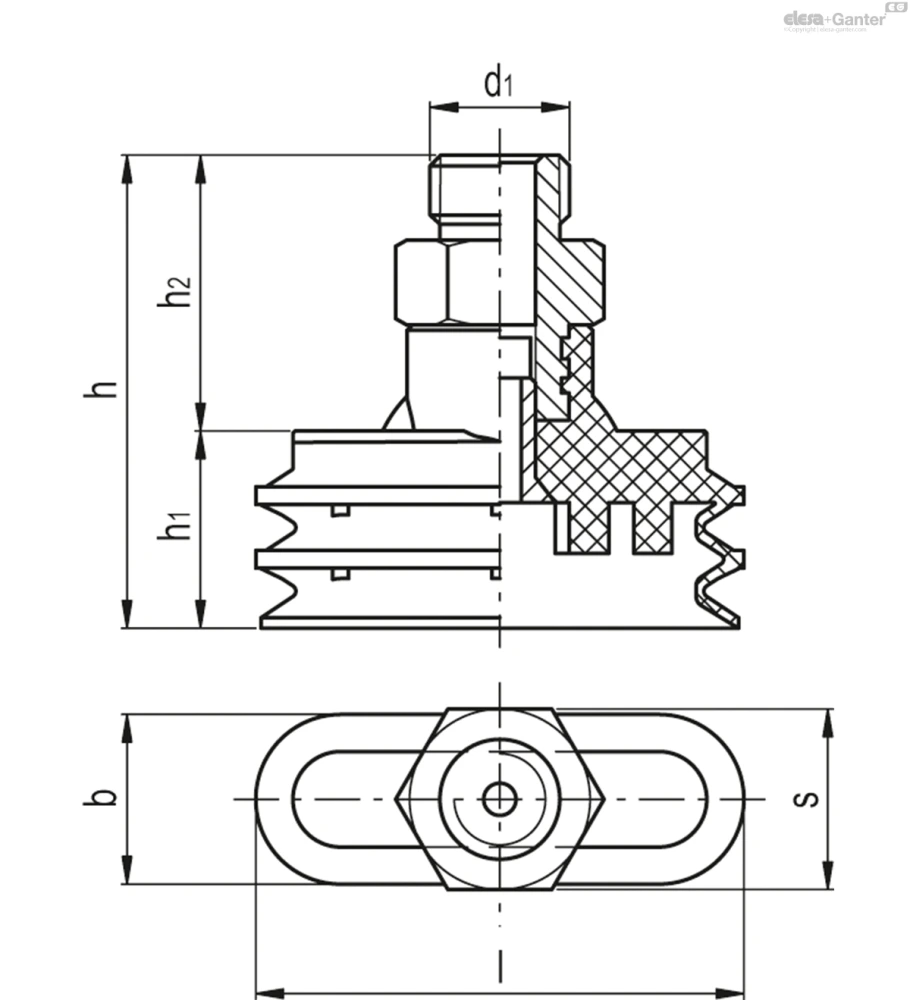

Таблица моделей — Овальные присоски с двойным сильфоном

Артикул	Описание	d₁	h	h₁	h₂	b	l	s	F* [Kg]	Объем# [cm3]	Вес (г)
VV.51002	VVG-08-25-G1/8-M-N	G1/8	32.4	12.4	20	8	25	14	0.5	0.8	20
VV.51005	VVG-15-45-G1/4-M-N	G1/4	44.6	18.6	26	15	45	17	1.5	5	32
VV.51008	VVG-25-75-G1/4-M-N	G1/4	50.2	25.2	25	25	75	17	4.3	23	48

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Вакуумная присоска из маслостойкого каучука (NBR), природного каучука (NR) или силикона (VMQ).

Алюминиевая опора.

Стандартные исполнения

VVG-A: маслостойкий каучук.

VVG-N: природный каучук.

VVG-S: силиконовый каучук.

Общая информация

Особенности и области применения

Благодаря овальной форме подходят для захвата, удерживания и закрепления материалов или изделий с удлиненной поверхностью.

Благодаря форме сильфона при контакте вакуумных присосок с поверхностью груза вакуумная присоска быстро прижимается к поверхности, приподнимая груз над опорной поверхностью.

Используются в различных отраслях, в том числе в отрасли переработки бумаги (для картонных ящиков или коробок), в керамическом производстве (плитка или кирпичи), с профилями или листами из железа или нержавеющей стали.

См. технические данные вакуумных присосок.
