Серия VCK.

68331

VCK.50-46+G-D

Эксцентриковые замки с ручкой

Эксцентрик: сталь, нержавеющая сталь

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Дюропласт на основе фенольного полимера Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

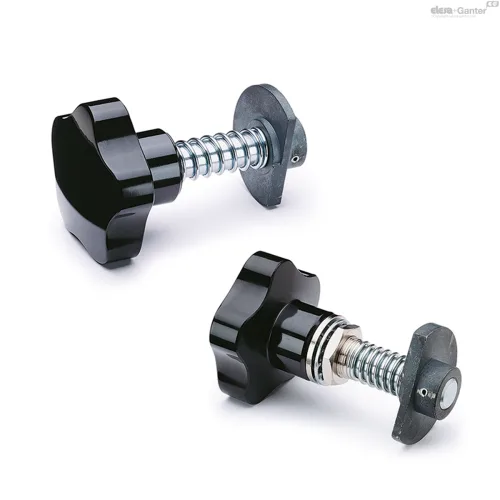

68331 — Эксцентриковые замки с ручкой

Схемы

Схема VCK. Схема VCK. Схема VCK. Схема VCK.

68331

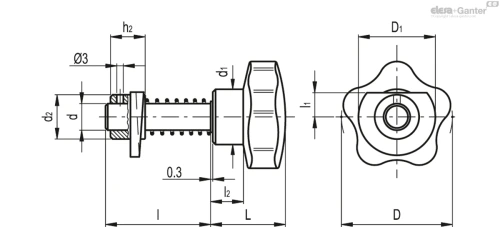

Технические характеристики — Эксцентриковые замки с ручкой

D
50
D1
45
L
33
l
46
l1
12
l2
14
d
12
d1
25
d2
20
h2
15
Weight (in g)
195
Вес (г)
195

Все модели серии VCK. (38) →

Основные характеристики

Поворотная ручка

Дюропласт на основе фенольной смолы (PF), чёрный цвет, глянцевая отделка.

Стандартные исполнения

  • VCK (для дверей толщиной S > 5 мм):
  • гладкий шток из оцинкованной стали;
  • спиральный кулачок замка из спечённой и выпаренной стали с отверстием для штифтового соединения;
  • пружинный установочный штифт Ø 3 × 20 мм из стали с чёрной оксидной плёнкой AISI 303;
  • замковая пружина для компенсации толщины двери из оцинкованной стали;

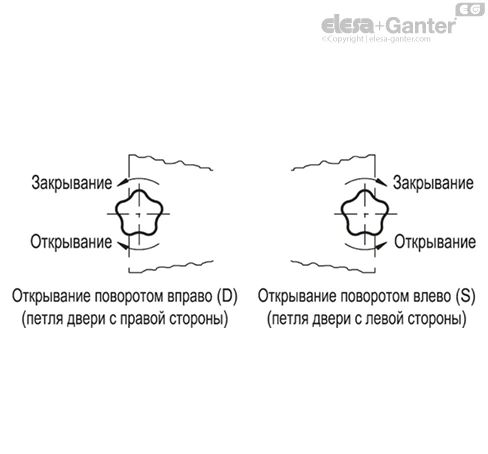

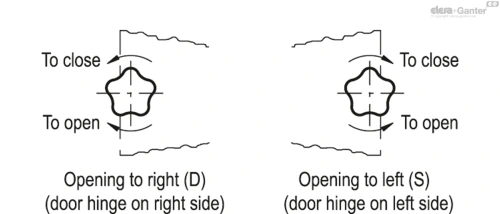

  • открывание в правую (D) или левую сторону (S).
  • VCK+G (для дверей толщиной S > 5 мм): сообразно VCK, но с промежуточным положением направляющей втулки и гайки (за исключением типа с L = 24 мм) из никелированной латуни и плоской пружинной шайбой из оцинкованной стали.
  • открывание в правую (D) или левую сторону (S).
  • VCK-SST (для дверей толщиной S > 5 мм):
  • гладкий шток из нержавеющей стали AISI 303;
  • спиральный кулачок замка из спечённой нержавеющей стали AISI 316 L с отверстием для штифтового соединения;
  • пружинный установочный штифт Ø 3 × 20 мм из нержавеющей стали AISI 303;
  • замковая пружина для компенсации толщины двери из нержавеющей стали AISI 302;
  • открывание в правую (D) или левую сторону (S).
  • VCK+G-SST (для дверей толщиной S ≤ 5 мм): подобно VCK-SST, но с промежуточным положением направляющей втулки, гайки и плоской пружинной шайбы DIN 6798 из нержавеющей стали AISI 303.
  • открывание в правую (D) или левую сторону (S).
VCK_ACC_1_RU

Аксессуары

Аксессуары по запросу (заказываются отдельно)

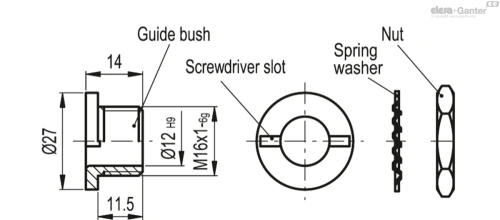

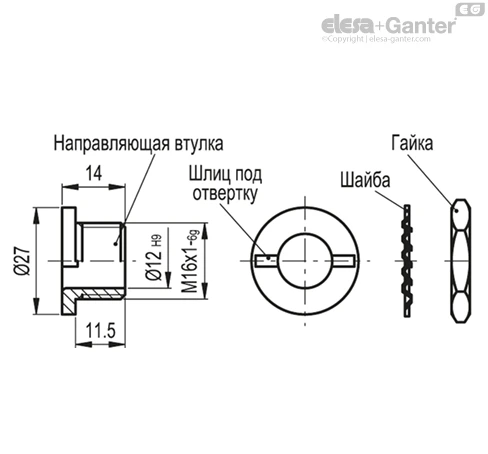

Комплект направляющей втулки и гайки (см. таблицу с кодами и описаниями).

VCK_ACC_2_RU
КодОписаниеНаправляющая гайка
15201GG-VCKVCK.
15211GG-VCK-SSTVCK-SST

Инструкции по использованию

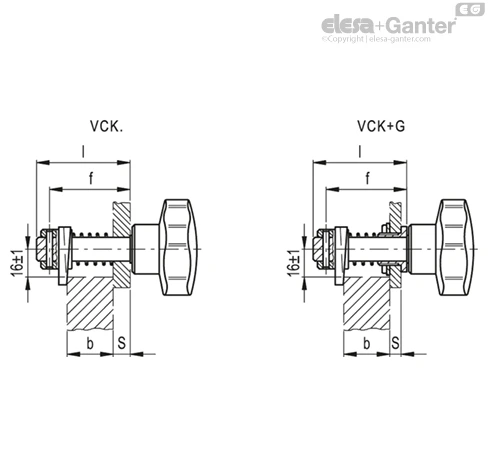

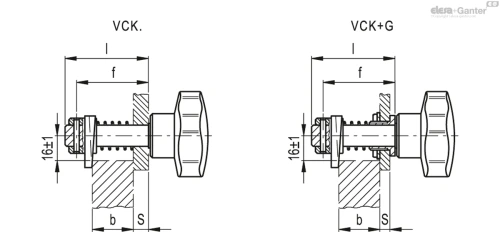

Инструкции по монтажу

  1. Выберите ручку с длиной штока (l) в соответствии с условиями, приведёнными в таблице ниже.
  2. Просверлите цилиндрическое монтажное отверстие в двери в соответствии с условиями, приведёнными в таблице.
  3. Просверлите отверстие в штоке для штифта на расстоянии "f" от ручки в соответствии с условиями, представленными в таблице.
  4. Установите шток в отверстие двери и соберите другие компоненты.

Ручки-задвижки VCK. поставляются в разобранном виде.

VCK_ACC_ASSEMBLY
Толщина двери / Выступисполнениядлина штока (l)Крепежное отверстиеPасстояние между отверстиями для штифтов
S ≤ 5S+b ≤ 9VCK.
VCK-SST		24Ø12 H9f=S+b+8.5
b > 5
S ≤ 5S+b ≤ 31VCK+G
VCK+G-SST		46Ø16 H9f=S+b+11
b > 22.5-S
S+b ≤ 3954
b > 27.5-S
S+b ≤ 4964
b > 29.5-S
S > 5S+b ≤ 31VCK.
VCK-SST		46Ø12 H9f=S+b+8.5
b > 11
S+b ≤ 3954
b > 16
S+b ≤ 4964
b > 18
