Серия VCK.

VCK.

Эксцентриковые замки с ручкой

Эксцентрик: сталь, нержавеющая сталь

Эксцентриковые замки с ручкой

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Дюропласт на основе фенольного полимера Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Изображения

VCK. — Эксцентриковые замки с ручкой

Схемы

Схема VCK. Схема VCK. Схема VCK. Схема VCK.

VCK.

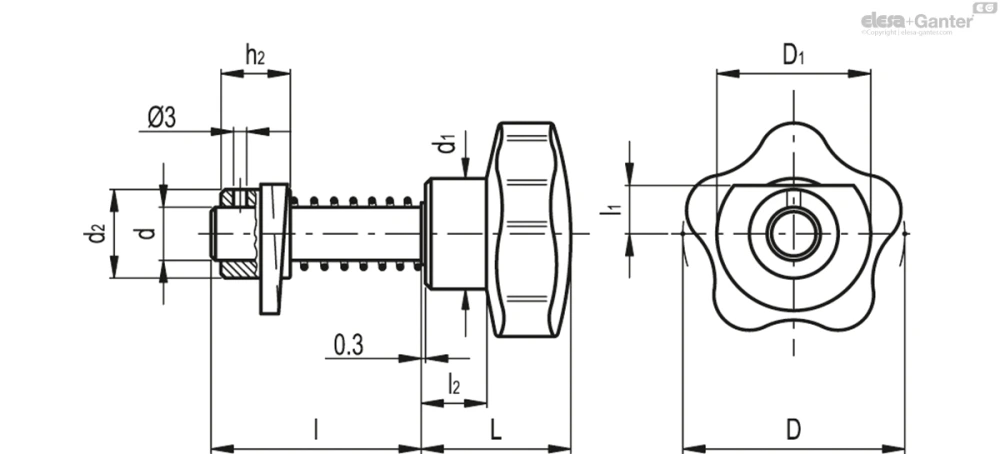

Таблица моделей — Эксцентриковые замки с ручкой

VCK. VCK+G

Артикул Описание
D1
l1
d
d2 h2
В корзину
68301 VCK.50-24-D 50 45 33 24 12 14 12 25 20 15 143
68302 VCK.50-24-S 50 45 33 24 12 14 12 25 20 15 140
68321 VCK.50-46-D 50 45 33 46 12 14 12 25 20 15 167
68322 VCK.50-46-S 50 45 33 46 12 14 12 25 20 15 164
68331 VCK.50-46+G-D 50 45 33 46 12 14 12 25 20 15 195
68332 VCK.50-46+G-S 50 45 33 46 12 14 12 25 20 15 192
68421 VCK.60-46-D 60 45 37 46 12 17 12 27 20 15 193
68422 VCK.60-46-S 60 45 37 46 12 17 12 27 20 15 190
68431 VCK.60-46+G-D 60 45 37 46 12 17 12 27 20 15 221
68432 VCK.60-46+G-S 60 45 37 46 12 17 12 27 20 15 218
68441 VCK.60-54-D 60 45 37 54 12 17 12 27 20 15 201
68442 VCK.60-54-S 60 45 37 54 12 17 12 27 20 15 198
68451 VCK.60-54+G-D 60 45 37 54 12 17 12 27 20 15 229
68452 VCK.60-54+G-S 60 45 37 54 12 17 12 27 20 15 226
68461 VCK.60-64-D 60 45 37 64 12 17 12 27 20 15 208
68462 VCK.60-64-S 60 45 37 64 12 17 12 27 20 15 205
68471 VCK.60-64+G-D 60 45 37 64 12 17 12 27 20 15 236
68472 VCK.60-64+G-S 60 45 37 64 12 17 12 27 20 15 233
68521 VCK.70-54-D 70 45 44 54 12 20 12 30 20 15 228
68522 VCK.70-54-S 70 45 44 54 12 20 12 30 20 15 225
68531 VCK.70-54+G-D 70 45 44 54 12 20 12 30 20 15 256
68532 VCK.70-54+G-S 70 45 44 54 12 20 12 30 20 15 253
68541 VCK.70-64-D 70 45 44 64 12 20 12 30 20 15 238
68542 VCK.70-64-S 70 45 44 64 12 20 12 30 20 15 235
68551 VCK.70-64+G-D 70 45 44 64 12 20 12 30 20 15 266
68552 VCK.70-64+G-S 70 45 44 64 12 20 12 30 20 15 263

VCK-SST VCK+G-SST

Артикул Описание
D1
l1
d
d2 h2
В корзину
68325 VCK.50-46-D-SST 50 45 33 46 12 14 12 25 20 15 161
68326 VCK.50-46-S-SST 50 45 33 46 12 14 12 25 20 15 161
68335 VCK.50-46+G-D-SST 50 45 33 46 12 14 12 25 20 15 186
68336 VCK.50-46+G-S-SST 50 45 33 46 12 14 12 25 20 15 186
68425 VCK.60-46-D-SST 60 45 37 46 12 17 12 27 20 15 181
68426 VCK.60-46-S-SST 60 45 37 46 12 17 12 27 20 15 181
68435 VCK.60-46+G-D-SST 60 45 37 46 12 17 12 27 20 15 206
68436 VCK.60-46+G-S-SST 60 45 37 46 12 17 12 27 20 15 206
68465 VCK.60-64-D-SST 60 45 37 64 12 17 12 27 20 15 208
68466 VCK.60-64-S-SST 60 45 37 64 12 17 12 27 20 15 208
68475 VCK.60-64+G-D-SST 60 45 37 64 12 17 12 27 20 15 233
68476 VCK.60-64+G-S-SST 60 45 37 64 12 17 12 27 20 15 233
3D-модель Технические данные (PDF)

Основные характеристики

Поворотная ручка

Дюропласт на основе фенольной смолы (PF), чёрный цвет, глянцевая отделка.

Стандартные исполнения

  • VCK (для дверей толщиной S > 5 мм):
  • гладкий шток из оцинкованной стали;
  • спиральный кулачок замка из спечённой и выпаренной стали с отверстием для штифтового соединения;
  • пружинный установочный штифт Ø 3 × 20 мм из стали с чёрной оксидной плёнкой AISI 303;
  • замковая пружина для компенсации толщины двери из оцинкованной стали;

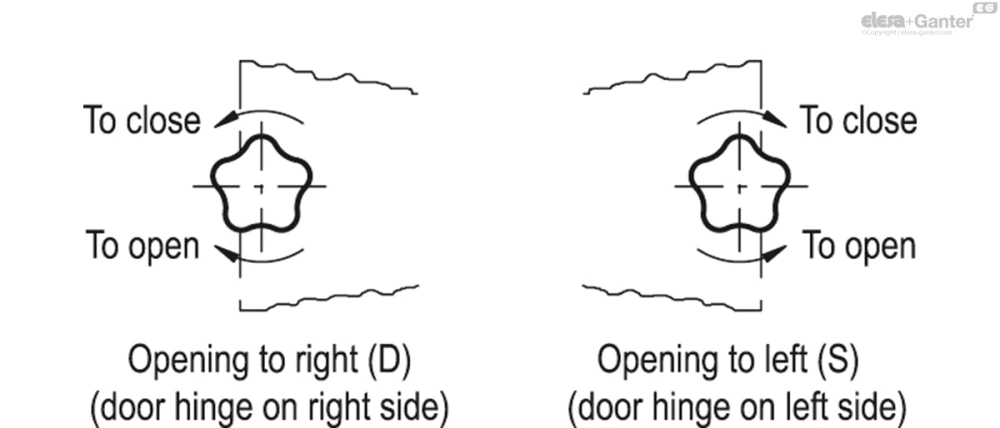

  • открывание в правую (D) или левую сторону (S).
  • VCK+G (для дверей толщиной S > 5 мм): сообразно VCK, но с промежуточным положением направляющей втулки и гайки (за исключением типа с L = 24 мм) из никелированной латуни и плоской пружинной шайбой из оцинкованной стали.
  • открывание в правую (D) или левую сторону (S).
  • VCK-SST (для дверей толщиной S > 5 мм):
  • гладкий шток из нержавеющей стали AISI 303;
  • спиральный кулачок замка из спечённой нержавеющей стали AISI 316 L с отверстием для штифтового соединения;
  • пружинный установочный штифт Ø 3 × 20 мм из нержавеющей стали AISI 303;
  • замковая пружина для компенсации толщины двери из нержавеющей стали AISI 302;
  • открывание в правую (D) или левую сторону (S).
  • VCK+G-SST (для дверей толщиной S ≤ 5 мм): подобно VCK-SST, но с промежуточным положением направляющей втулки, гайки и плоской пружинной шайбы DIN 6798 из нержавеющей стали AISI 303.
  • открывание в правую (D) или левую сторону (S).
VCK_ACC_1_RU

Аксессуары

Аксессуары по запросу (заказываются отдельно)

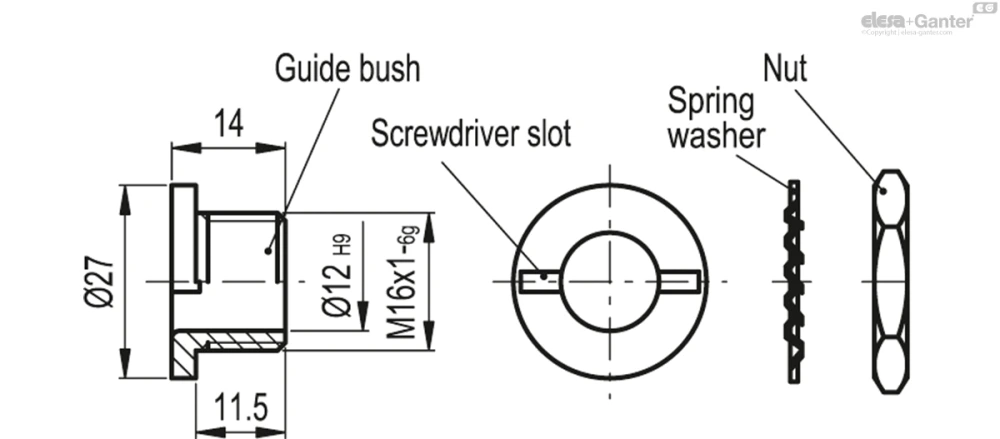

Комплект направляющей втулки и гайки (см. таблицу с кодами и описаниями).

VCK_ACC_2_RU
КодОписаниеНаправляющая гайка
15201GG-VCKVCK.
15211GG-VCK-SSTVCK-SST

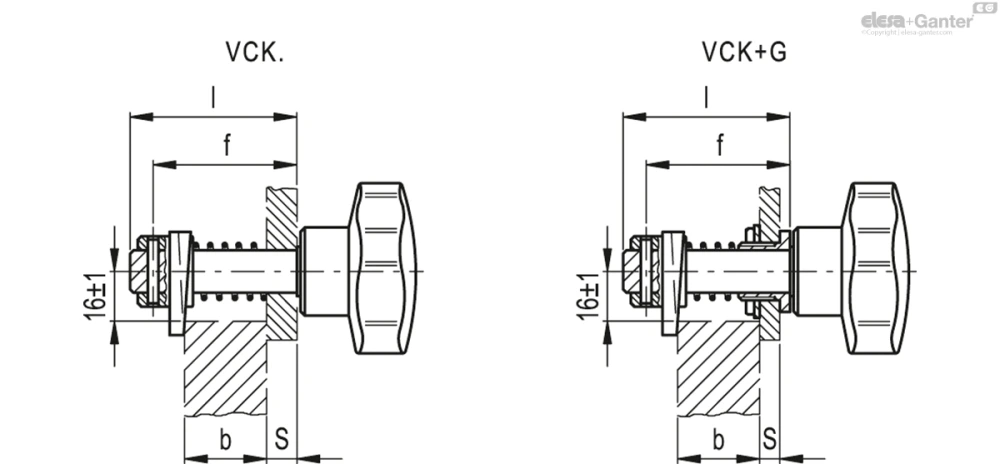

Инструкции по использованию

Инструкции по монтажу

  1. Выберите ручку с длиной штока (l) в соответствии с условиями, приведёнными в таблице ниже.
  2. Просверлите цилиндрическое монтажное отверстие в двери в соответствии с условиями, приведёнными в таблице.
  3. Просверлите отверстие в штоке для штифта на расстоянии "f" от ручки в соответствии с условиями, представленными в таблице.
  4. Установите шток в отверстие двери и соберите другие компоненты.

Ручки-задвижки VCK. поставляются в разобранном виде.

VCK_ACC_ASSEMBLY
Толщина двери / Выступисполнениядлина штока (l)Крепежное отверстиеPасстояние между отверстиями для штифтов
S ≤ 5S+b ≤ 9VCK.
VCK-SST		24Ø12 H9f=S+b+8.5
b > 5
S ≤ 5S+b ≤ 31VCK+G
VCK+G-SST		46Ø16 H9f=S+b+11
b > 22.5-S
S+b ≤ 3954
b > 27.5-S
S+b ≤ 4964
b > 29.5-S
S > 5S+b ≤ 31VCK.
VCK-SST		46Ø12 H9f=S+b+8.5
b > 11
S+b ≤ 3954
b > 16
S+b ≤ 4964
b > 18
