Серия UCFB-S
UCFB-S-T
Самоустанавливающиеся кронштейны
с боковым фланцем, технополимер
Кронштейн головки с закрытой крышкой
Исполнения серии UCFB-S
Изображения

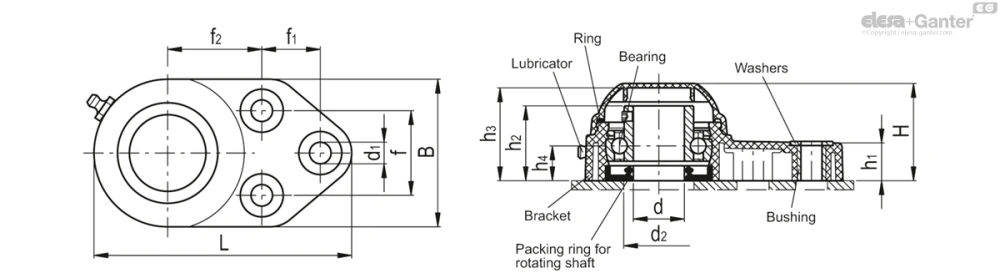

Схемы
UCFB-S-T
Таблица моделей — Самоустанавливающиеся кронштейны
| Артикул | Описание |
|
d1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 419457 | UCFB.205-S-D-25-T-C55 | 25 | 10.5 | 28.6 | 45 | 50 | 49.5 | 126 | 72 | 41.3 | 46 | 19 | 36.5 | 47 | 17 | 7800 | 14000 | 9000 | 352 | |
| 419467 | UCFB.206-S-D-30-T-C55 | 30 | 10.5 | 32 | 50 | 60 | 55.7 | 142 | 85 | 47.6 | 52.4 | 26.3 | 41.7 | 53.2 | 20.7 | 11300 | 19500 | 11000 | 528 |
Основные характеристики
Кронштейн
Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.
Втулки и шайбы
Нержавеющая сталь AISI 304.
Подшипник
Высокое качество с кодами отслеживаемости. Хромированная сталь.
Смазочное устройство
Прямого типа, из никелированной латуни с газовой резьбой 1/8.
Уплотнительные кольца
Бутадиен-нитрильный каучук NBR.
Заглушка
Технополимер на основе полипропилена (PP), армированный стекловолокном, синий цвет RAL 5015, матовая отделка.
Закрытая крышка для кронштейна головки или для сквозных валов.
Стандартные исполнения
- UCFB-S-T: кронштейн головки с закрытой крышкой.

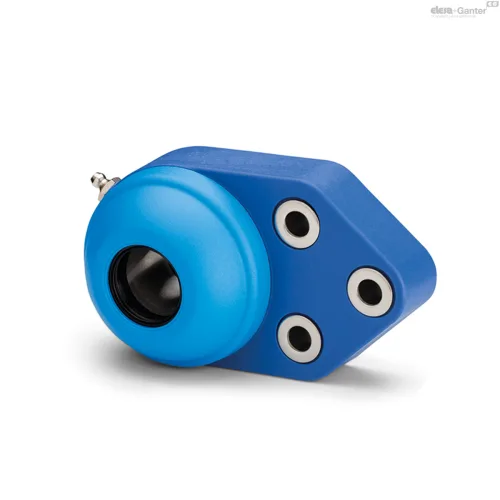

- UCFB-S-P: кронштейн для сквозного вала с крышкой и кольцевое уплотнение из бутадиен-нитрильного каучука для вращающихся валов.
Общая информация
Особенности и области применения
Габаритные размеры соответствуют стандарту ISO 3228.
Система полностью загерметизированных уплотнительных колец обеспечивает защиту подшипника от попадания грязи. Деталь отлита без внутренних облегчающих полостей, что обеспечивает её полную санитарную обработку.
Макс. смещение вала = 2,5°.
Инструкции по использованию

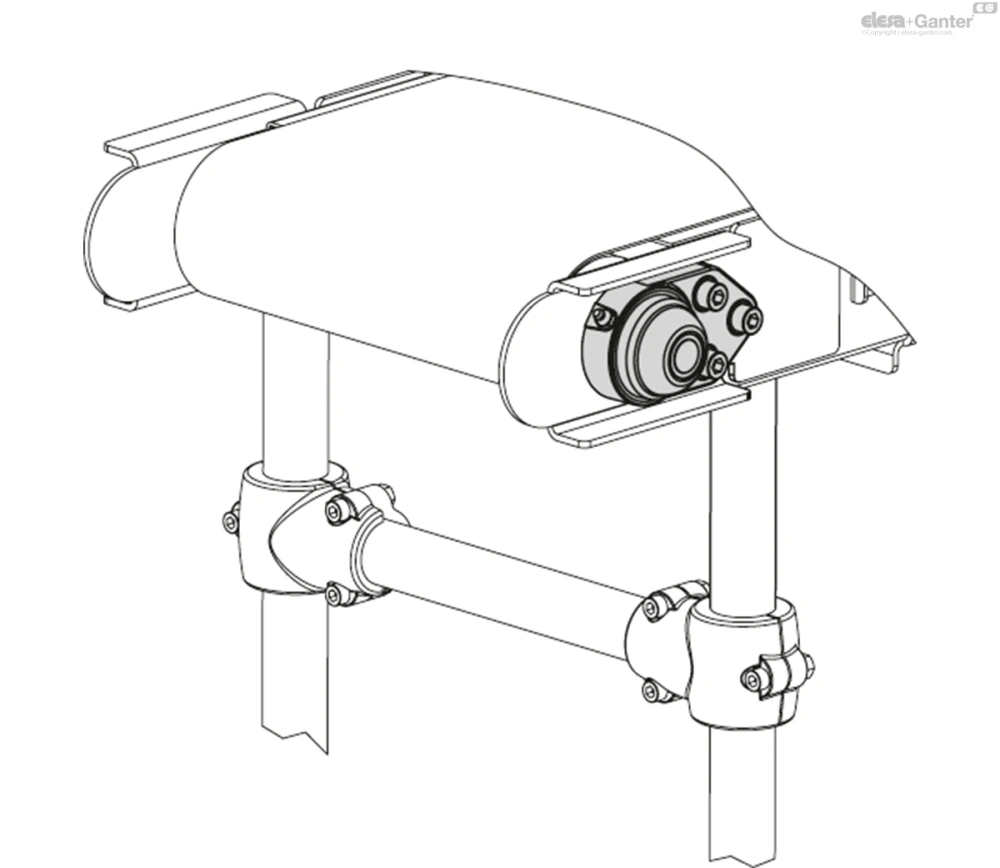

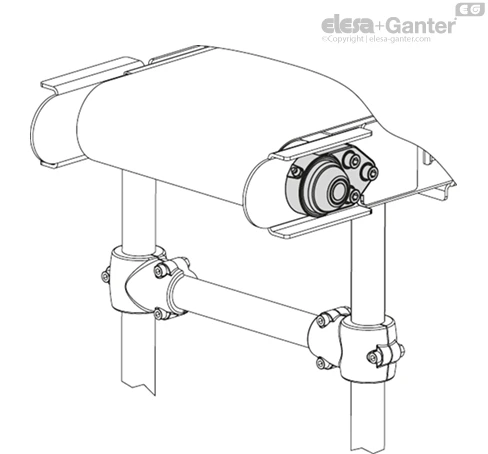

Сборка с валами без концевых ограничителей. Для оптимальной работы мы рекомендуем периодическую смазку обычной консистентной смазкой, устойчивой к высоким температурам и окислению.
Другие исполнения
Специальные исполнения доступны по запросу
- Подшипник из нержавеющей стали AISI 440C.
- Подшипник с размерами в дюймах.
- Кронштейны для валов с диаметрами в различных размерах.
- Кронштейны из технополимера на основе полиамида (PA), синий цвет RAL 5005, соответствие стандартам FDA.
- Кронштейны из технополимера на основе полипропилена (PP), уплотнительные кольца и масляное уплотнение из VITON®*.
* Зарегистрированный товарный знак компании DuPont Dow Elastomers.
