Серия UCF

UCF-T

Самоустанавливающиеся кронштейны

с квадратным фланцем, технополимер

Кронштейн головки с закрытой крышкой

Таблица (PDF)

Исполнения серии UCF

UCF-P

Самоустанавливающиеся кронштейны

с квадратным фланцем, технополимер

UCF-T

Самоустанавливающиеся кронштейны

с квадратным фланцем, технополимер

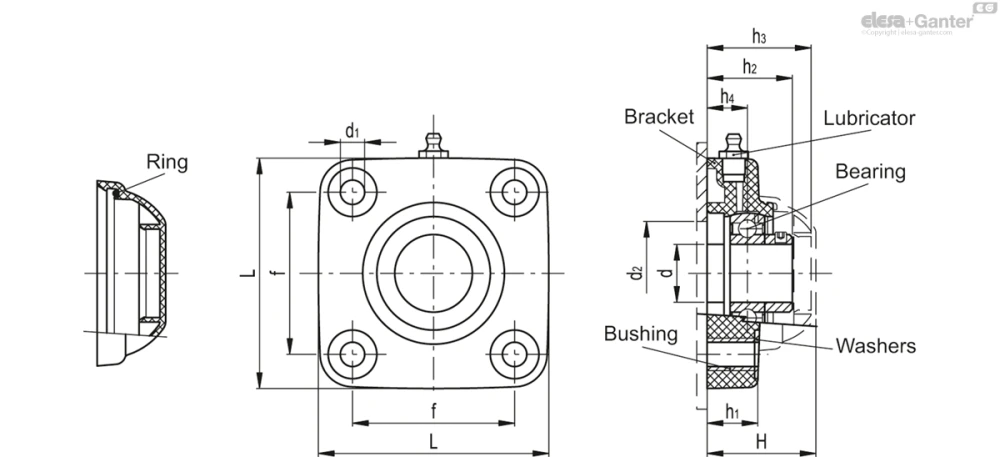

UCF-T

Таблица моделей — Самоустанавливающиеся кронштейны

Артикул	Описание	d	d₁	d₂ min	d₂ max	H	L	f	h₁	h₂	h₃	h₄	Статические нагрузки на подшипник [Н]	Динамические нагрузки на подшипник [Н]	Нагрузка на кронштейн [Н]	Вес (г)	В корзину
419551	UCF.205-A-25-T	25	10.5	45	50	49	99	70	22	36	47	17	7000	14000	17000	396
419561	UCF.206-A-30-T	30	10.5	50	60	56	113	83	26	41	54	20	11000	19000	17000	550

3D-модель Технические данные (PDF)

Основные характеристики

Кронштейн

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Втулки и шайбы

Нержавеющая сталь AISI 304.

Подшипник

Высокое качество с кодами отслеживаемости. Хромированная сталь.

Смазочное устройство

Прямого типа, из никелированной латуни с газовой резьбой 1/8.

Уплотнительные кольца

Бутадиен-нитрильный каучук NBR.

Заглушка

Технополимер на основе полипропилена (PP), армированный стекловолокном, серый цвет RAL 7015, матовая отделка.

Закрытая крышка для кронштейна головки или для сквозных валов.

Стандартные исполнения

UCF-T: кронштейн головки с закрытой крышкой.
UCF-P: кронштейн для сквозного вала с крышкой и уплотнительное кольцо из бутадиен-нитрильного каучука NBR для вращающихся валов.

Общая информация

Особенности и области применения

Габаритные размеры соответствуют стандарту ISO 3228.

Система полностью загерметизированных уплотнительных колец обеспечивает защиту подшипника от попадания грязи.

Макс. смещение вала = 2,5°.

Инструкции по использованию

Сборка с валами без конечных упоров. Для оптимального режима работы, мы рекомендуем выполнять периодическую смазку с использованием стандартной смазки, стойкой к высоким температурам и окислению.

Специальные исполнения доступны по запросу

Подшипник из нержавеющей стали AISI 440C.
Подшипник с размерами в дюймах.
Кронштейны для валов с диаметрами в различных размерах.
Кронштейны из технополимера на основе полипропилена (PP), уплотнительные кольца и масляное уплотнение из VITON^®*.

_{* Зарегистрированный товарный знак компании DuPont Dow Elastomers.}
