Серия UCF-S
UCF-S-T
Самоустанавливающиеся кронштейны
квадратный фланец, со шпильками, технополимер
Кронштейн головки с закрытой крышкой
Исполнения серии UCF-S
Изображения

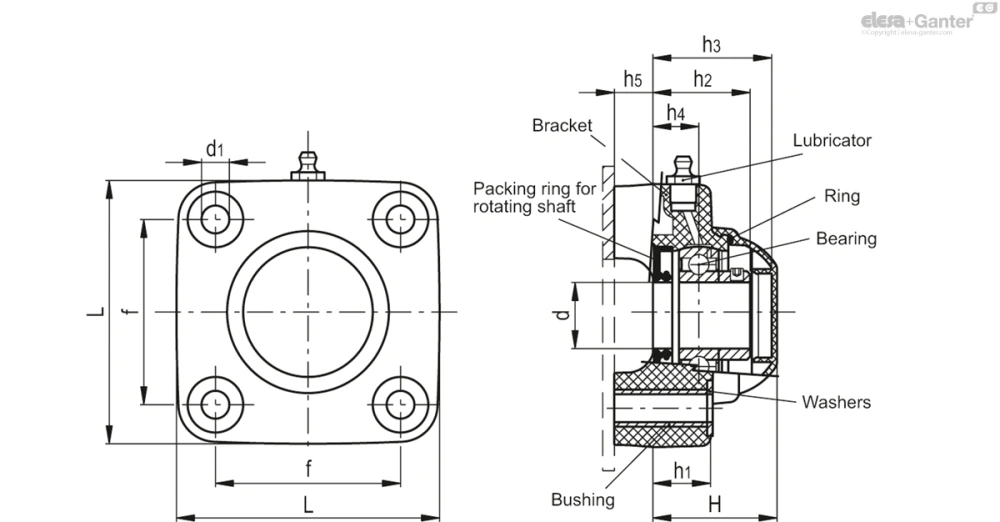

Схемы
UCF-S-T
Таблица моделей — Самоустанавливающиеся кронштейны
| Артикул | Описание |
|
d1 |
|
|
|
|
|
|
|
h5 |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 419451 | UCF.205-S-A-25-T-C55 | 25 | 10.5 | 49.5 | 99.5 | 70 | 22 | 36.9 | 47 | 17.4 | 15 | 7800 | 14000 | 17000 | 517 | |
| 419461 | UCF.206-S-A-30-T-C55 | 30 | 10.5 | 55.7 | 113 | 83 | 26 | 41 | 53.2 | 20 | 15 | 11300 | 19500 | 17500 | 720 |
Основные характеристики
Кронштейн
Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.
Втулки и шайбы
Нержавеющая сталь AISI 304.
Подшипник
Высокое качество с кодами отслеживаемости. Хромированная сталь.
Смазочное устройство
Прямого типа, из нержавеющей стали с газовой резьбой 1/8.
Уплотнительные кольца
Бутадиен-нитрильный каучук NBR.
Заглушка
Технополимер на основе полипропилена (PP), армированный стекловолокном, синий цвет RAL 5015, матовая отделка.
Закрытая крышка для кронштейна головки или для сквозных валов.
Стандартные исполнения
- UCF-S-T: кронштейн головки с закрытой крышкой.
- UCF-S-P: кронштейн для сквозного вала с крышкой и кольцевое уплотнение из бутадиен-нитрильного каучука для вращающихся валов.
Общая информация
Особенности и области применения
Габаритные размеры соответствуют стандарту ISO 3228.
Система полностью загерметизированных уплотнительных колец обеспечивает защиту подшипника от попадания грязи. Уменьшенная площадь контакта опорного основания обеспечивает максимальную дезинфекцию.
Макс. смещение вала = 2,5°.
Инструкции по использованию
Сборка с валами без конечных упоров. Для оптимального режима работы, мы рекомендуем выполнять периодическую смазку с использованием стандартной смазки, стойкой к высоким температурам и окислению.
Другие исполнения
Специальные исполнения доступны по запросу
- Подшипник из нержавеющей стали AISI 440C.
- Подшипник с размерами в дюймах.
- Кронштейны для валов с диаметрами в различных размерах.
- Кронштейны из технополимера на основе полиамида (PA), синий цвет RAL 5005, соответствие стандартам FDA.
- Кронштейны из технополимера на основе полипропилена (PP), уплотнительные кольца и масляное уплотнение из VITON®*.
* Зарегистрированный товарный знак компании DuPont Dow Elastomers.
