Серия SQT.

SQT.

Углы для профильных конструкций

Технополимер

Таблица (PDF)

SQT.

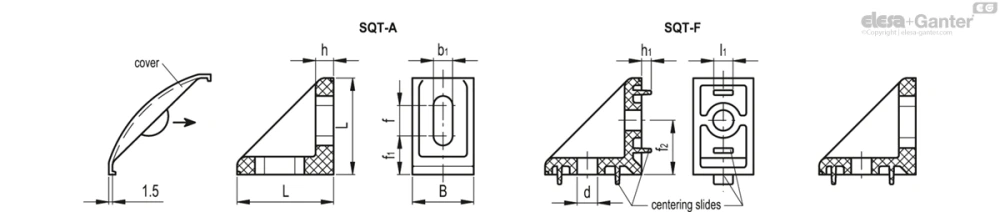

Таблица моделей — Углы для профильных конструкций

Артикул	Описание	L	A	h	h₁	l₁	b₁	f	f₁	f₂	d	C#[Nm]	Вес (г)
156111	SQT.40-18-A-8	40	18.5	7	-	-	8.5	13	14.5	-	-	5	15
156113	SQT.40-18-F-8	40	18.5	7	4	8	-	-	-	22.5	8.5	5	15
156115	SQT.40-18-AF-8	40	18.5	7	4	8	8.5	13	14.5	22.5	8.5	5	14
156121	SQT.40-25-A-8	40	25	7	-	-	8.5	13	14.5	-	-	5	19
156123	SQT.40-25-F-8	40	25	7	4	8	-	-	-	22.5	8.5	5	25
156125	SQT.40-25-AF-8	40	25	7	4	8	8.5	13	14.5	22.5	8.5	5	19
156131	SQT.43-43-A-8	43	43	8	-	-	8.5	13	17	-	-	5	39

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, серый цвет, аналогичный RAL 7046, матовая отделка.

Стандартные исполнения

SQT-A: с двумя пазами для винтов M8.
SQT-F: с двумя отверстиями для винтов M8 и центрирующими направляющими.
SQT-AF: с пазом и отверстием для винтов М8 и центрирующими направляющими. В случае сборки с помощью винтов в пазах мы предлагаем использовать винты типа UNI 9327.

В случае сборки с помощью винтов в пазах мы предлагаем использовать винты типа UNI 9327.

Общая информация

Особенности и области применения

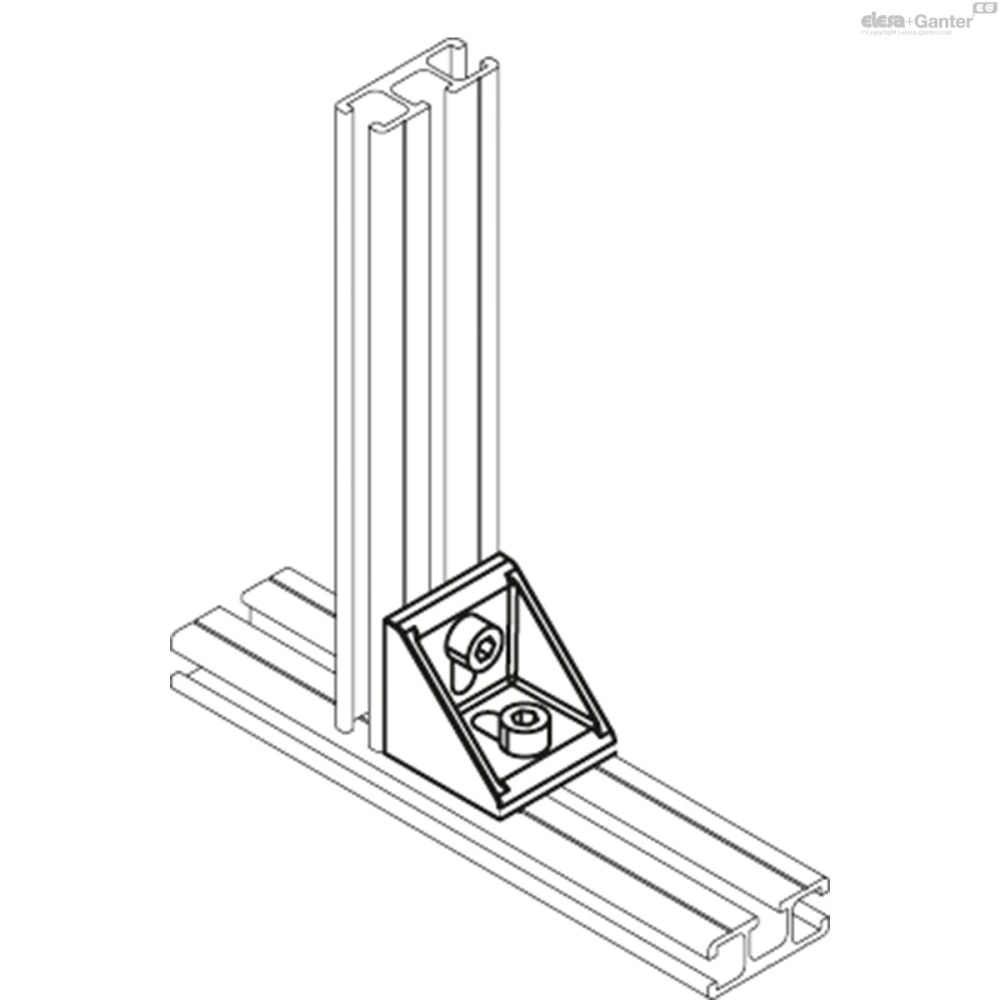

Соединительные углы SQT. особенно подходят для сборки довольно простым способом конструкций, изготовленных из алюминиевых профилей, для обеспечения безопасности машин и оборудования.

Используемая форма, секции и материал обеспечивают высокие механические характеристики: жёсткость, формоустойчивость и стойкость к температуре.

Технические данные

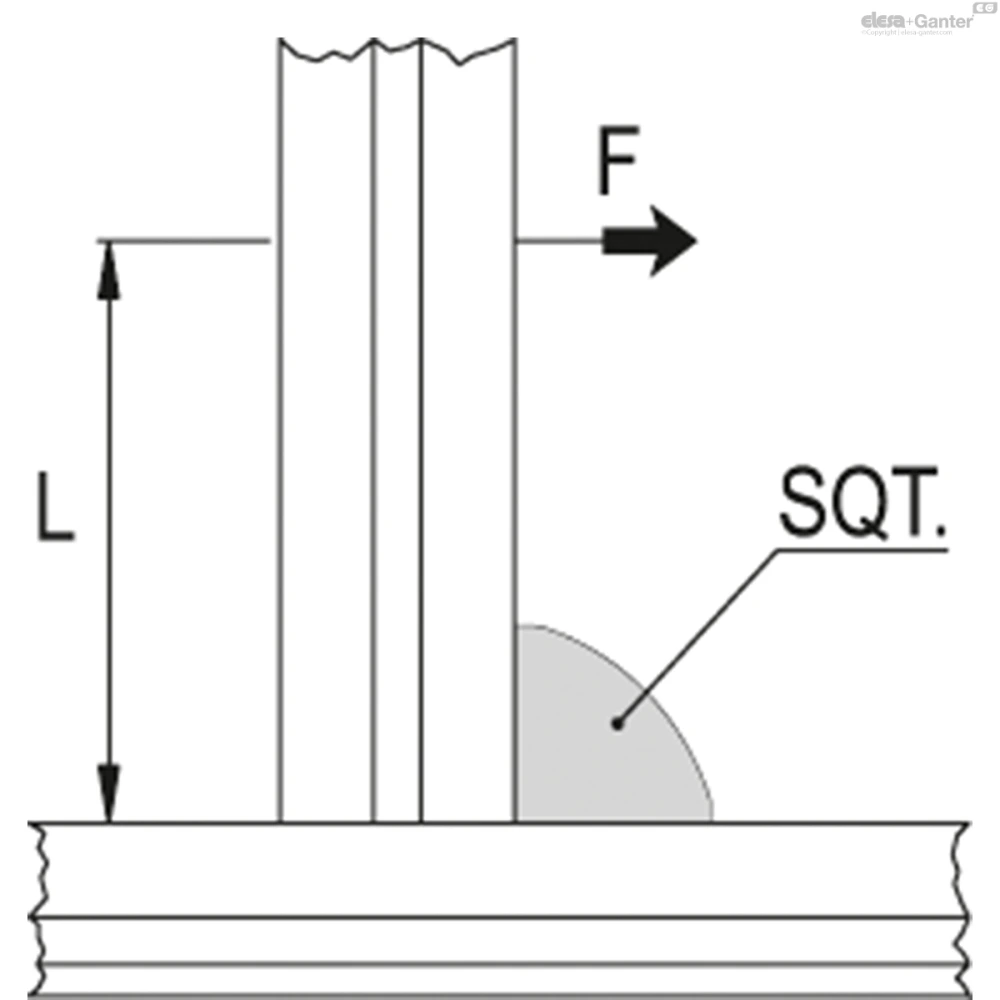

Для правильного использования давление, оказываемое на углы, должно соответствовать указанным здесь условиям.

Описание	F [N]	F·L [Nm]
SQT.40-18	< 600	< 25
SQT.40-25	< 700	< 30
SQT.43-43	< 750	< 35

Аксессуары

Аксессуары по запросу

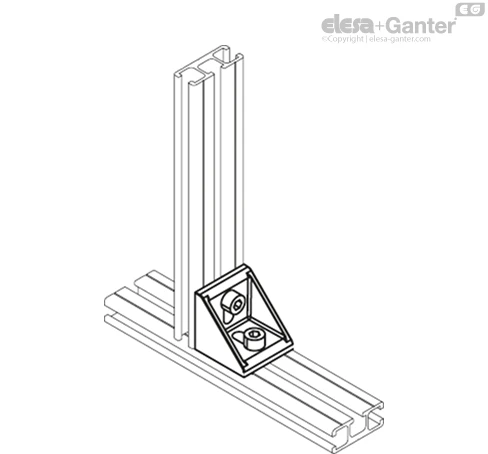

Технополимер на основе полиэстера (PBT) охватывает серию CO.SQT, серый цвет, аналогичный RAL 7046, полуглянцевое покрытие для предотвращения осаждения грязи и пыли в углах.
