Серия SPR.

419761

SPR.14-A

Кронштейны для направляющих

для линейного и углового позиционирования, технополимер

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

419761 — Кронштейны для направляющих

Схемы

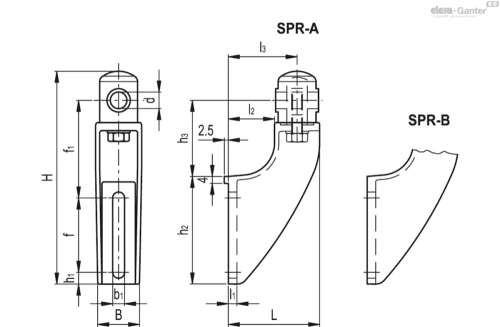

Схема SPR.

419761

Технические характеристики — Кронштейны для направляющих

d Ось
14
H
158
L
70
A
37
f
42
f1
79
b1
11
h1
15
h2
76
h3
60
l1
8
l2
30
l3
50
Weight (in g)
175
Вес (г)
175

Все модели серии SPR. (6) →

Основные характеристики

Кронштейн

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Цилиндр направляющей

Технополимер, армированный стекловолокном. Чёрный цвет, матовая отделка.

Стандартное исполнение

Винт с петлёй, гайка из нержавеющей стали AISI 304 и шайба.

  • SPR-A: с нижней кромкой.
  • SPR-B: без нижней кромки.

Общая информация

Особенности и области применения

Особенно подходит для тех случаев, где требуются линейное и угловое позиционирование направляющей.

Максимальный момент затяжки для винтового узла 39 Nm.

Аксессуары

Аксессуары по запросу

DSG: прокладка для кронштейна направляющей из технополимера, армированного стекловолокном, чёрный цвет, матовая отделка.

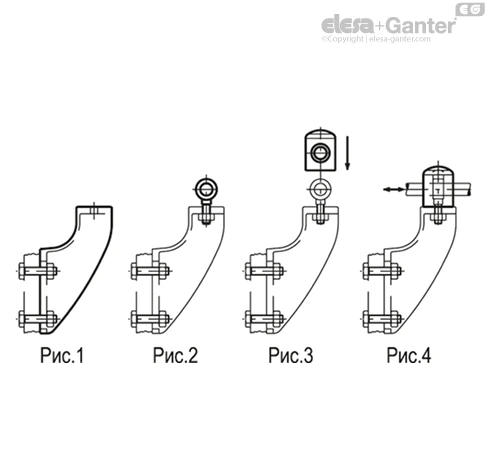

Инструкции по монтажу

Инструкции по монтажу

  • Установите кронштейн направляющей (рис. 1).
  • Вставьте винт с ушком в опорное отверстие направляющей и завинтите соответствующую гайку и шайбу (рис. 2).
  • Соберите цилиндр направляющей на проушине (рис. 3).
  • Вставьте направляющий штифт в отверстие цилиндра направляющей. Установите его линейное и угловое положение, а затем затяните гайку (рис. 4).
SPR_ACC_FIG_RU
