Серия SPR.

SPR.

Кронштейны для направляющих

для линейного и углового позиционирования, технополимер

Таблица (PDF)

SPR.

Таблица моделей — Кронштейны для направляющих

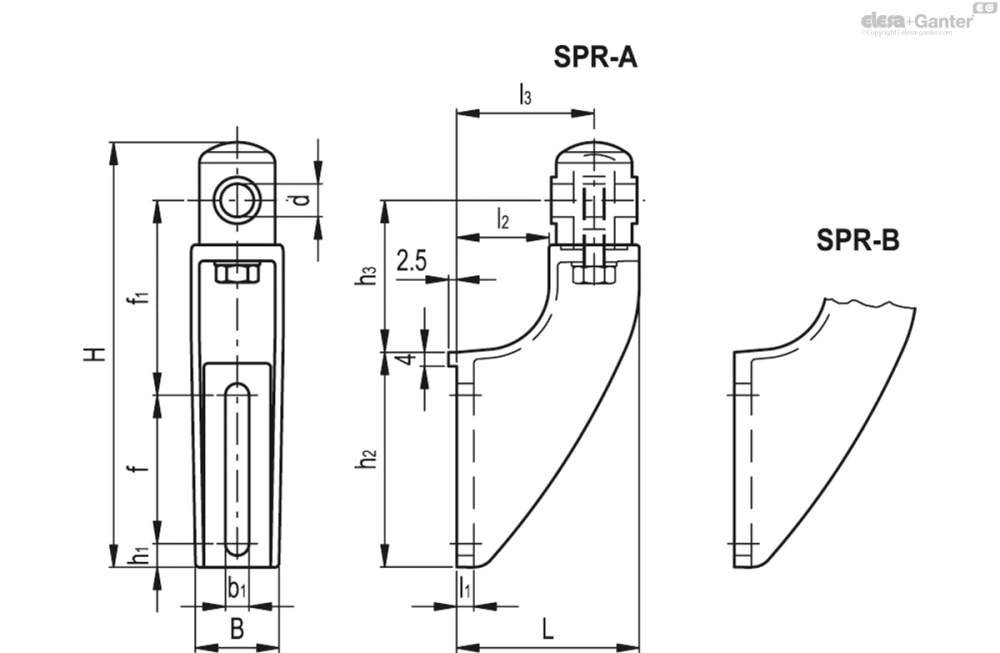

Артикул	Описание	d Ось	H	L	A	f	f₁	b₁	h₁	h₂	h₃	l₁	l₂	l₃	Вес (г)
419760	SPR.12-A	12	158	70	37	42	79	11	15	76	60	8	30	50	176
419761	SPR.14-A	14	158	70	37	42	79	11	15	76	60	8	30	50	175
419762	SPR.16-A	16	158	70	37	42	79	11	15	76	60	8	30	50	156

Артикул	Описание	d Ось	H	L	A	f	f₁	b₁	h₁	h₂	h₃	l₁	l₂	l₃	Вес (г)
419664	SPR.12-B	12	193	85	41	69	90	11	11	100	70	8	43	64	202
419665	SPR.14-B	14	193	85	41	69	90	11	11	100	70	8	43	64	223
419666	SPR.16-B	16	193	85	41	69	90	11	11	100	70	8	43	64	194

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Технополимер, армированный стекловолокном. Чёрный цвет, матовая отделка.

Винт с петлёй, гайка из нержавеющей стали AISI 304 и шайба.

Особенно подходит для тех случаев, где требуются линейное и угловое позиционирование направляющей.

Максимальный момент затяжки для винтового узла 39 Nm.

DSG: прокладка для кронштейна направляющей из технополимера, армированного стекловолокном, чёрный цвет, матовая отделка.

Установите кронштейн направляющей (рис. 1).
Вставьте винт с ушком в опорное отверстие направляющей и завинтите соответствующую гайку и шайбу (рис. 2).
Соберите цилиндр направляющей на проушине (рис. 3).
Вставьте направляющий штифт в отверстие цилиндра направляющей. Установите его линейное и угловое положение, а затем затяните гайку (рис. 4).
