Серия RE.F5-ESD
RE.F5-RXL-ESD
Колёсики из полиуретана ESD
Алюминиевый диск
Подшипники из нержавеющей стали
Исполнения серии RE.F5-ESD
Изображения

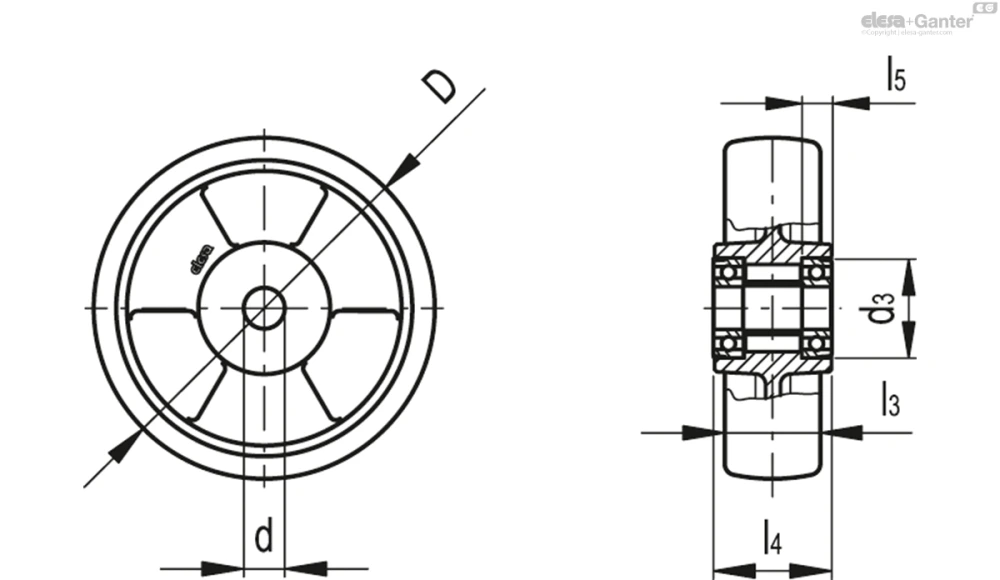

Схемы
RE.F5-RXL-ESD
Таблица моделей — Колёсики из полиуретана ESD
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 451531-ESD | RE.F5-080-RXL-ESD | 80 | 12 | 28 | 25 | 30 | 8 | 2200 | 1500 | 1700 | 200 | |
| 451533-ESD | RE.F5-100-RXL-ESD | 100 | 12 | 32 | 30 | 40 | 10 | 2800 | 2250 | 2000 | 340 | |
| 451535-ESD | RE.F5-125-RXL-ESD | 125 | 12 | 32 | 35 | 40 | 10 | 4000 | 2800 | 3200 | 500 | |
| 451537-ESD | RE.F5-150-RXL-ESD | 150 | 20 | 47 | 40 | 50 | 14 | 6800 | 3300 | 4800 | 910 | |
| 451539-ESD | RE.F5-200-A20-RXL-ESD | 200 | 20 | 52 | 50 | 55 | 15 | 8000 | 3600 | 6800 | 1231 |
Основные характеристики
Покрытие
Формованный полиуретан, твёрдость по Шору 90 по шкале А, тёмно-серый цвет, не оставляет следов.
Электрическое сопротивление < 109 Ом.
Центральная часть колеса
Алюминиевое литьё под давлением.
Стандартные исполнения
- RSL: оцинкованные подшипники.
- RXL: подшипники из нержавеющей стали.
Качение
Ступица с шариковыми подшипниками с защитной шайбой. Идеальное решение для больших нагрузок и непрерывного перемещения.
Общая информация
Области применения
Превосходные сопротивление качению и эластичность, высокая стойкость к износу и разрыву.
Для выбора параметров см. Технические данные.
Колёсики RE.F5-ESD также поставляются с кронштейном:
- RE.F5-N-ESD: колёса с кронштейном из листовой стали для небольших нагрузок.
- RE.F5-H-ESD: колёса с кронштейном из листовой стали для средних нагрузок.
Внешние условия
Пригодны для использования в средах с наличием атмосферных воздействий, спиртов и гликолей; использование в средах с наличием органических и минеральных кислот, щелочных растворов и насыщенных паров не рекомендуется.
Сопротивление качению – прилагаемое усилие / нагрузка
Для каждой нагрузки и диаметра в таблице показана сила (в Н), необходимая для придания точка одному колесу с постоянной скоростью 4 км/ч на гладкой поверхности.
Для перемещения вручную 4-колёсной тележки рекомендуется выбирать диаметры со значениями ниже 50 Н; для частого перемещения выбирайте значения ниже 30 Н.
| Сила тяги или упор для движения колёс [Н] | |||||||
|---|---|---|---|---|---|---|---|
| Нагрузка [Н] | |||||||
| 1500 | 2500 | 3500 | 4500 | 5500 | 6500 | ||
| D [mm] | 80 | 50 | - | - | - | - | - |
| 100 | 23 | 52 | - | - | - | - | |
| 125 | 17 | 45 | 65 | - | - | - | |
| 150 | 12 | 38 | 60 | 70 | 80 | - | |
| 200 | <10 | 30 | 49 | 60 | 78 | 90 | |
Перемещение с помощью буксировочных механизмов
При механической буксировке, пожалуйста, ознакомьтесь с техническими характеристиками, чтобы выяснить диапазон нагрузок.
Температура
Если рабочая температура отклоняется от стандартного диапазона значений, пожалуйста, ознакомьтесь с техническими характеристиками для определения изменения нагрузки.
Особенности и области применения
Специальный полиуретан с электрическим сопротивлением <109 Ом предотвращает накопление электростатических зарядов. Таким образом, колёса RE.F5-ESD подходят для применения в ЗАЩИЩЁННЫХ ОТ ЭЛЕКТРОСТАТИЧЕСКИХ РАЗРЯДОВ ОБЛАСТЯХ, в которых используются компоненты, чувствительные к электростатическим разрядам и требующие особенно бережного обращения.
Электрические характеристики отвечают требованиям стандарта ISO 22878:2004. Указанные значения электрического сопротивления измерены в диапазоне температур 18–25 °C (в соответствии с нормами). По поводу сред с рабочей температурой ниже 10 °C обращайтесь в службу сбыта компании ELESA.
Вопрос о продукции
Спросите о серии RE.F5-RXL-ESD — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
