Серия RE.F5-N-ESD
RE.F5-FSF-N-ESD
Колесики со стальным кронштейном
Литое полиуретановое покрытие ESD
Поворотной пластины и центровое сквозное отверстие, с тормозом
Исполнения серии RE.F5-N-ESD
RE.F5-FSF-N-ESD
Колесики со стальным кронштейном
Литое полиуретановое покрытие ESD
RE.F5-FSL-N-ESD
Колесики со стальным кронштейном
Литое полиуретановое покрытие ESD
RE.F5-PSL-N-ESD
Колесики со стальным кронштейном
Литое полиуретановое покрытие ESD
RE.F5-SSF-N-ESD
Колесики со стальным кронштейном
Литое полиуретановое покрытие ESD
RE.F5-SSL-N-ESD
Колесики со стальным кронштейном
Литое полиуретановое покрытие ESD
Изображения

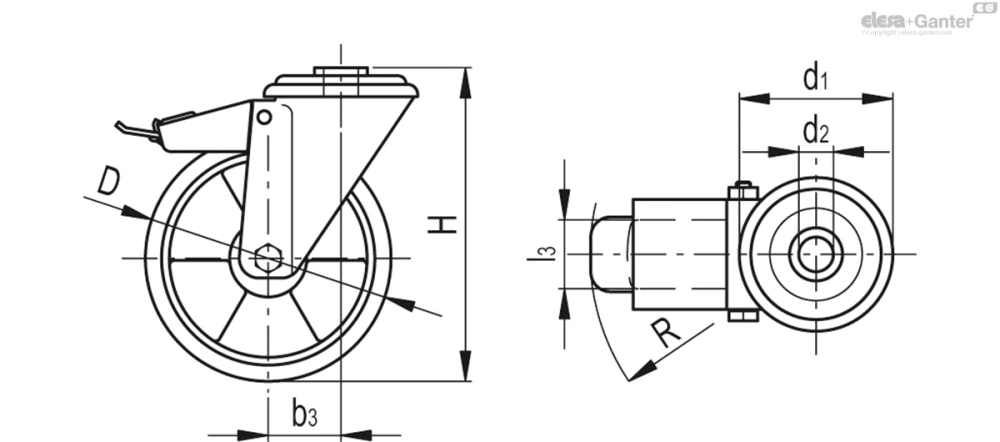

Схемы
RE.F5-FSF-N-ESD
Таблица моделей — Колесики со стальным кронштейном
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 451901-ESD | RE.F5-080-FSF-N-ESD | 80 | 73 | 12 | 25 | 107 | 40 | 120 | 1500 | 1700 | 780 | |
| 451906-ESD | RE.F5-100-FSF-N-ESD | 100 | 73 | 12 | 30 | 128 | 35 | 120 | 2250 | 2000 | 1020 | |
| 451911-ESD | RE.F5-125-FSF-N-ESD | 125 | 73 | 12 | 35 | 156 | 37 | 120 | 2800 | 2200 | 1230 | |
| 451916-ESD | RE.F5-150-FSF-N-ESD | 150 | 102 | 20 | 40 | 188 | 56 | 156 | 3300 | 3000 | 2490 | |
| 451921-ESD | RE.F5-200-FSF-N-ESD | 200 | 102 | 20 | 50 | 236 | 56 | 156 | 3600 | 3000 | 3240 |
Основные характеристики
Покрытие
Формованный полиуретан, твёрдость по Шору 90 A, тёмно-серый цвет, не оставляет следов.
Электрическое сопротивление < 109 Ом.
Центральная часть колеса
Алюминиевое литьё под давлением.
Качение
Ступица с шариковыми подшипниками с защитной шайбой.
Идеальное решение для больших нагрузок и непрерывного перемещения.
Кронштейн неподвижной пластины
Оцинкованный стальной лист, кронштейн предназначен для выдерживания нагрузок до 3000Н.
Кронштейн поворотной пластины
Оцинкованный стальной лист, кронштейн предназначен для выдерживания нагрузок до 3000Н.
Наличие двойного шарикоподшипника и прямой контакт между пластиной и кольцом шарикоподшипника со встроенным штифтом обеспечивают превосходную манёвренность.
Не требует обслуживания.
Он состоит из (см. Рис.1):
- крепежная пластина: электролитически оцинкованная стальная пластина;
- вилка: электролитически оцинкованная стальная пластина;
- кольцо шарикового подшипника: электролитически оцинкованная стальная пластина;
- центральная цапфа: встроенная в пластину, холодная штамповка;
- система ротации: кольцо шарика с консистентной смазкой с обеих сторон;
- пылезащитное уплотнение: технополимер серого цвета RAL 7015, доступно только для исполнений SBL и SSF.
Тормоз
Общий тормоз, блокирующий колесо и кронштейн.
Оптимизированные размеры и убирающаяся педаль обеспечивают минимальное занимаемое пространство и максимальное удобство приведения в действие.
Пружина из закаленной углеродистой стали.
Тележка должна быть обточена для использования устройства.
Тормоз прост и эффективен в использовании: он приводится в действие и расцепляется простым воздействием сверху вниз на кончик двух отдельных педалей, тем самым обеспечивая максимальное удобство маневрирования.
Стандартные исполнения
- PSL-N-ESD: кронштейн неподвижной пластины, без тормоза.
- SSL-N-ESD: кронштейн поворотной пластины, без тормоза.
- SSF-N-ESD: кронштейн поворотной пластины, с тормозом.
- FSL-N-ESD: кронштейн поворотной пластины и центровое сквозное отверстие, без тормоза.
- FSF-N-ESD: кронштейн поворотной пластины и центровое сквозное отверстие, с тормозом.
Общая информация
Области применения
Превосходные сопротивление качению и эластичность, высокая стойкость к износу и разрыву.
Дополнительная информация указана в листе технических данных на колёса RE.F5-ESD.
Особенности и области применения
Специальный полиуретан с электрическим сопротивлением <109 Ом предотвращает накопление электростатических зарядов. Таким образом, колёса RE.F5-N-ESD подходят для применения в ЗАЩИЩЁННЫХ ОТ ЭЛЕКТРОСТАТИЧЕСКИХ РАЗРЯДОВ ОБЛАСТЯХ, в которых используются компоненты, чувствительные к электростатическим разрядам и требующие особенно бережного обращения.
Электрические характеристики отвечают требованиям стандарта ISO 22878:2004. Указанные значения электрического сопротивления измерены в диапазоне температур 18–25 °C (в соответствии с нормами). По поводу сред с рабочей температурой ниже 10 °C обращайтесь в службу сбыта компании ELESA.
