Серия MPG
MPG-T
Зажимы для направляющих
Технополимер
Для трапециевидных направляющих
Исполнения серии MPG
Изображения
Схемы
MPG-T
Таблица моделей — Зажимы для направляющих

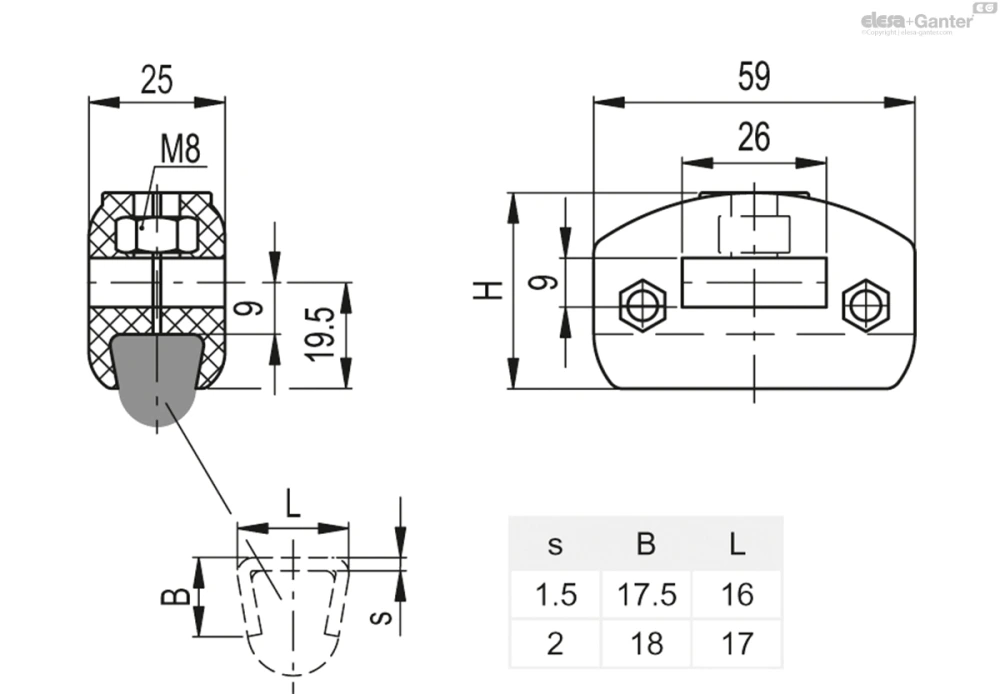

| Артикул | Описание | d | H | l | Вес (г) | В корзину |
|---|---|---|---|---|---|---|
| 419688 | MPG-T | - | 36 | - | 50 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Стандартные исполнения
Винты с цилиндрической головкой из нержавеющей стали AISI 304 и шестигранным углублением, никелированные медные гайки.
- MPG-T: для обеих стандартных трапециевидных направляющих.
- MPG-C: для круглой направляющей.
- MPG-R: для прямоугольной направляющей.
Общая информация
Особенности и области применения
Зажимы MPG-T могут быть использованы с боковыми направляющими, оснащёнными кронштейном из нержавеющей стали марки AISI 304 толщиной 1,5 или 2 мм.

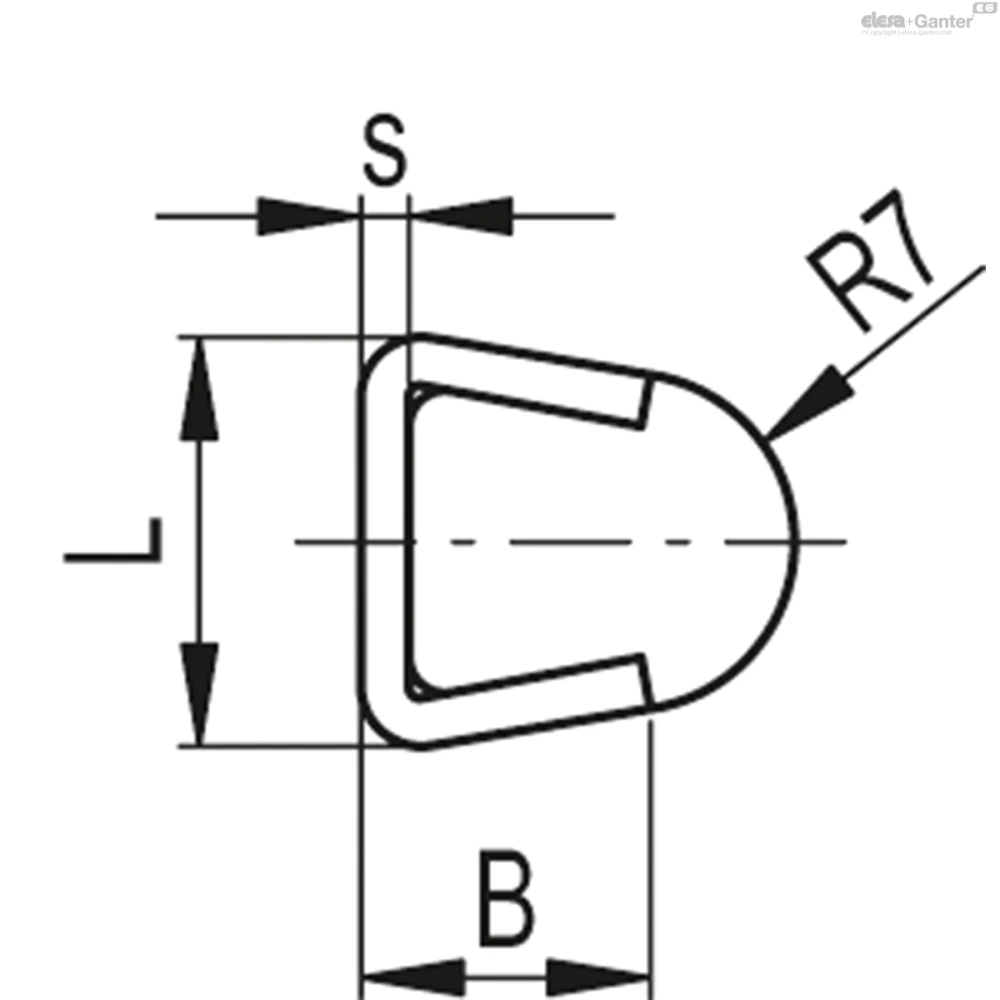

| s | B | L |
| 1.5 | 17.5 | 16 |
| 2 | 18 | 17 |
Инструкции по монтажу
Инструкции по монтажу

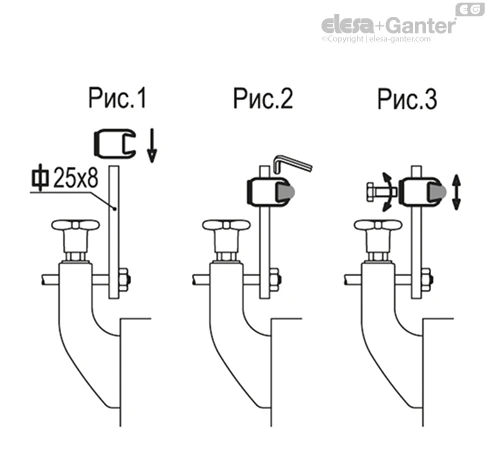

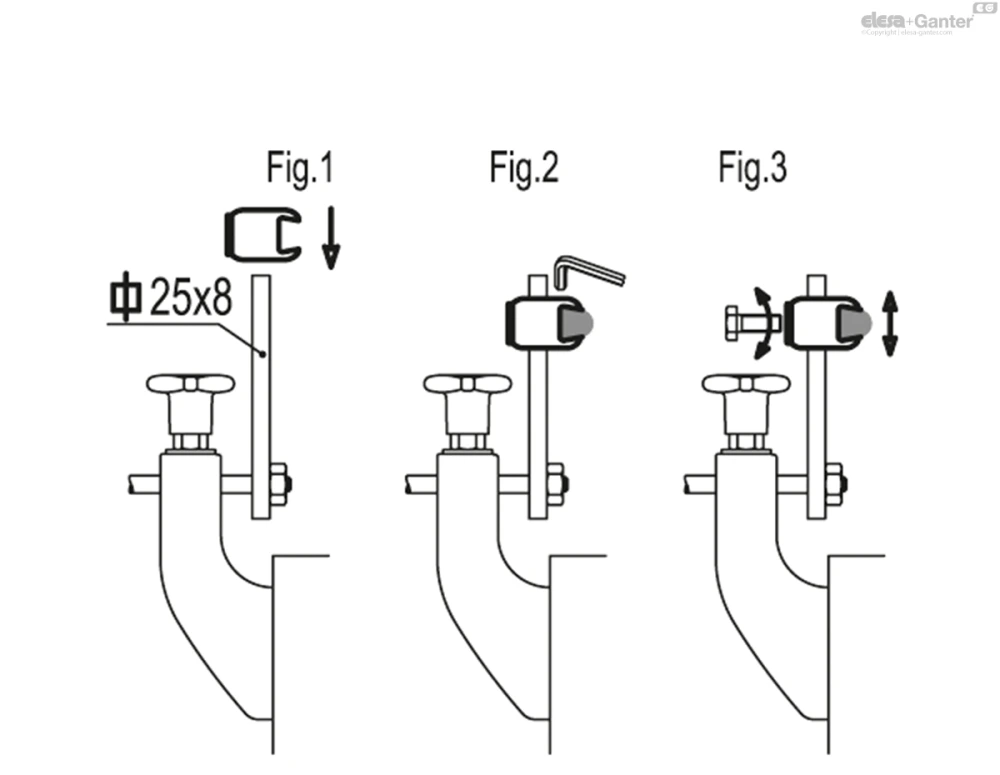

- Установите зажим направляющей на опорной планке (размер 25 × 8 мм), сборка состоит во вставке планки в конкретный зажимной паз (рис. 1).
- Вставьте направляющую в корпус зажима, а затем затяните винты (рис. 2).
- Установите высоту зажима с помощью винта M8 (не входит в комплект поставки) (рис. 3).
