Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали

Нержавеющая сталь AISI 304, основание с шлицем под отвертку

Таблица (PDF)

Исполнения серии LX-SST

LX-AS-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали

LX-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали

LX-SST-S

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали

LX-SST-S

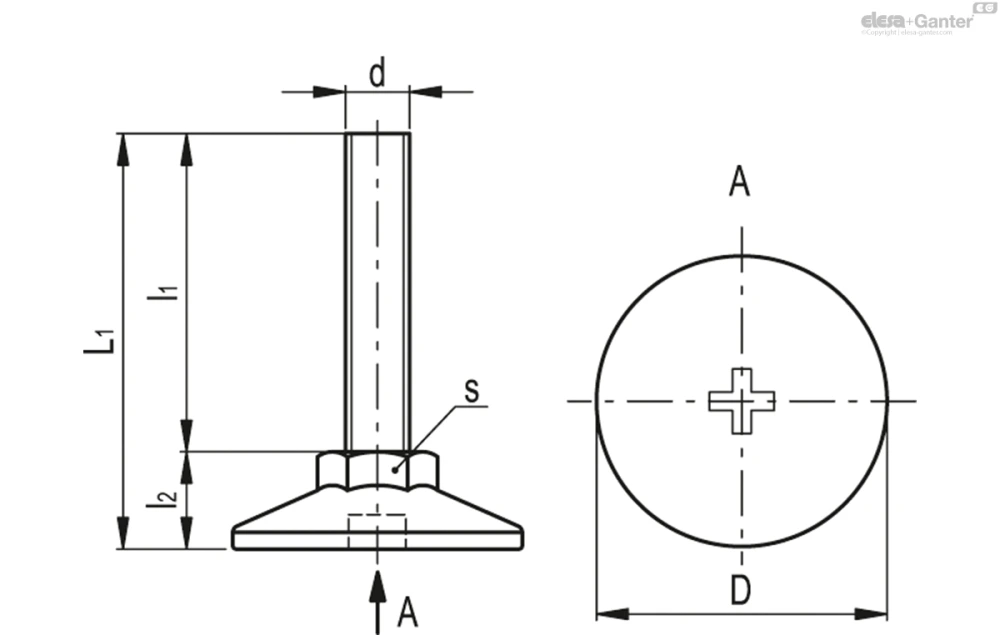

Таблица моделей — Регулируемые опоры

Артикул	Описание	D	d	L₁	l₁	l₂	s	Макс. статическая нагрузка* Н	Вес (г)
431101-S	LX.25-SW13-SST-M6x26-S	25	M6	37	26	11	13	1500	10
431103-S	LX.25-SW13-SST-M6x36-S	25	M6	47	36	11	13	1500	11
431105-S	LX.25-SW13-SST-M6x56-S	25	M6	67	56	11	13	1500	14
431113-S	LX.25-SW13-SST-M8x24-S	25	M8	37	26	11	13	1500	13
431115-S	LX.25-SW13-SST-M8x34-S	25	M8	45	34	11	13	2500	17
431117-S	LX.25-SW13-SST-M8x54-S	25	M8	65	54	11	13	2500	22
431151-S	LX.30-SW17-SST-M6x26-S	30	M6	38	26	12	17	1500	11
431153-S	LX.30-SW17-SST-M6x36-S	30	M6	48	36	12	17	1500	13
431155-S	LX.30-SW17-SST-M6x56-S	30	M6	68	56	12	17	1500	17
431159-S	LX.30-SW17-SST-M8x23-S	30	M8	36	24	12	17	2500	15
431161-S	LX.30-SW17-SST-M8x33-S	30	M8	46	34	12	17	2500	19
431163-S	LX.30-SW17-SST-M8x53-S	30	M8	66	54	12	17	2500	25
431171-S	LX.30-SW17-SST-M10x33-S	30	M10	46	34	12	17	3000	26
431175-S	LX.30-SW17-SST-M10x53-S	30	M10	66	54	12	17	3000	35
431179-S	LX.30-SW17-SST-M10x73-S	30	M10	86	74	12	17	3000	45
431133-S	LX.40-SW17-SST-M8x22-S	40	M8	34.5	21	13.5	17	2500	20
431135-S	LX.40-SW17-SST-M8x32-S	40	M8	44.5	31	13.5	17	2500	23
431137-S	LX.40-SW17-SST-M8x52-S	40	M8	64.5	51	13.5	17	2500	29
431142-S	LX.40-SW17-SST-M10x32-S	40	M10	44.5	31	13.5	17	3000	30
431144-S	LX.40-SW17-SST-M10x52-S	40	M10	64.5	51	13.5	17	3000	39
431146-S	LX.40-SW17-SST-M10x72-S	40	M10	84.5	71	13.5	17	3000	49
431148-S	LX.40-SW17-SST-M12x52-S	40	M12	64.5	51	13.5	17	5000	51
431149-S	LX.40-SW17-SST-M12x72-S	40	M12	84.5	71	13.5	17	5000	67
431150-S	LX.40-SW17-SST-M12x102-S	40	M12	114.5	101	13.5	17	5000	87
431181-S	LX.50-SW19-SST-M10x51-S	50	M10	68	51	17	19	3000	47
431182-S	LX.50-SW19-SST-M10x71-S	50	M10	88	71	17	19	3000	68
431183-S	LX.50-SW19-SST-M10x101-S	50	M10	118	101	17	19	3000	75
431184-S	LX.50-SW19-SST-M12x51-S	50	M12	68	51	17	19	5000	67
431185-S	LX.50-SW19-SST-M12x71-S	50	M12	88	71	17	19	5000	72
431186-S	LX.50-SW19-SST-M12x101-S	50	M12	118	101	17	19	5000	79
431191-S	LX.60-SW24-SST-M12x48-S	60	M12	67	48	19	24	5000	67
431192-S	LX.60-SW24-SST-M12x68-S	60	M12	87	68	19	24	5000	85
431193-S	LX.60-SW24-SST-M12x98-S	60	M12	117	98	19	24	5000	82
431194-S	LX.60-SW24-SST-M16x69-S	60	M16	88	69	19	24	7500	131
431195-S	LX.60-SW24-SST-M16x109-S	60	M16	128	109	19	24	7500	132
431196-S	LX.60-SW24-SST-M16x149-S	60	M16	168	149	19	24	7500	156

3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA) с регулируемым шестигранником, чёрный цвет, матовая отделка.

Стандартные исполнения

LX-SST: резьбовой винт из нержавеющей стали AISI 304.
LX-SST-S: резьбовой винт из нержавеющей стали AISI 304, основание с шлицем под отвёртку.
LX-AS-SST: резьбовой винт из нержавеющей стали AISI 304, основание с диском противоскольжения из стирол-бутадиенового каучука SBR, поставляемым в сборе с основанием.
